Кабел со оптички влакна со светлина оклопен со уни-цевка

Структурата на уни-цевки светло-оклопен оптички кабел е да се стави 250μm оптички влакна во лабава цевка направена од материјал со висок модул, а лабавата цевка е исполнета со водоотпорно соединение. Лабавата цевка е надолжно обвиткана со слој од двостран челичен појас обложен со пластика (PSP), а материјалот за блокирање вода се додава помеѓу челичниот појас и лабавата цевка за да се обезбеди компактност и перформанси за блокирање на водата на оптичкиот кабел. Од двете страни се поставуваат две паралелни челични жици, а потоа полиетиленска обвивка се истиснува за да се формира кабел.

Испрати барање

Опис на производот

Оптичкиот кабел со светлина оклопен Uni-tube се одликува со прецизно дизајнирана структура оптимизирана за практична примена. Оптичките влакна од 250 μm се сместени во лабава цевка произведена од материјал со висок модул, при што цевката е целосно исполнета со специјализирано водоотпорно соединение.

Слој од двостран челичен појас обложен со пластика (PSP) е надолжно обвиткан околу лабавата цевка, со материјал за блокирање на водата инсталиран помеѓу челичниот појас и лабавата цевка за да се подобри компактноста и водоотпорните перформанси. Две паралелни челични жици се поставени на двете страни за цврстина на истегнување, а обвивката од екструдиран полиетилен (PE) ја формира конечната структура на кабелот.

Клучни карактеристики на производот

Овој дел ги прикажува функционалните предности на Uni-tube Light-armored Fiber Optic Cable кои директно имаат корист од набавките и инженерските проекти:

Стабилни механички и температурни перформанси, прилагодувајќи се на надворешните климатски промени
Лабава цевка со висока цврстина отпорна на хидролиза за продолжен работен век
Специјализираното соединение за полнење цевки обезбедува насочена заштита на влакна
Одлична отпорност на кршење и оперативна флексибилност за инсталација на лице место
Слојот PSP ги подобрува перформансите на отпорност на влага и физичка заштита
Двојните паралелни челични жици обезбедуваат сигурна цврстина на истегнување за време на поставувањето и употребата
Малиот дијаметар и лесниот дизајн ја поедноставуваат инсталацијата и ги намалуваат трошоците за работна сила
Поддршка за подолги должини на сегменти за да се намалат точките за поврзување и загубата на сигналот

Стандарди за усогласеност

Оптичкиот кабел со светлина оклопен Uni-tube (тип GYXS/GYXTW) целосно се усогласува со стандардот YD/T 769.9, исполнувајќи ги домашните и меѓународните спецификации за инженерска апликација и олеснувајќи го прифаќањето на проектот и сертификацијата за квалитет.

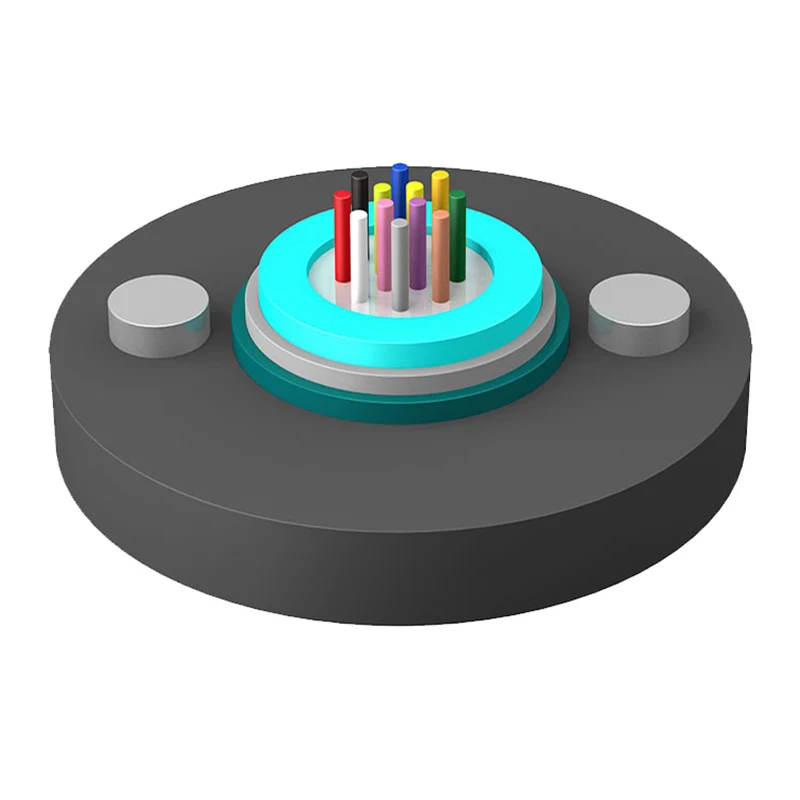

Дијаграм за структурен состав

Влакна
Пакет со цевки
Соединение за полнење на цевки
Лабава цевка
Челична жица
Материјал за блокирање на водата
PSP (двостран челичен појас со пластична облога)
PE обвивка (полиетиленска обвивка)

Вредност и предности на набавката

За масовни купувачи и инженерски клиенти

Изборот на лесниот оклопен оптички кабел Orientalfiber Uni-tube носи опиплива вредност на одлуките за набавки и имплементацијата на проектот:

Стабилен капацитет за снабдување: Четири самоуправувани фабрики гарантираат навремена испорака за нарачки со голем обем
Ефективни перформанси: Урамнотежената заштита и лесната структура ги намалуваат трошоците за материјали и инсталација
Сертифициран квалитет: Системите за производство со сертификат ISO ги минимизираат ризиците од дефект и трошоците по одржувањето
Широка компатибилност: Во согласност со индустриските стандарди, погоден за повеќе инфраструктурни индустрии

ЧПП – Најчесто поставувани прашања

П1: Кои се примарните сценарија за примена за Uni-tube Light-armored Fiber Optic Cable?

О: Производот е дизајниран за апликации за комуникација на отворено, вклучувајќи телекомуникациски мрежи, радио и телевизиски системи, енергетска комуникација, железнички транзит, пренос на сигнал од автопат и проекти за пренос на податоци преку LAN.

П2: Дали производот поддржува производство приспособена должина?

О: Да, оптичкиот кабел со лесни оклопи Uni-tube може да се произведува во подолги сегменти за да се исполнат специфичните барања за инженерско поставување.

П3: Какви сертификати за квалитет поседуваат производот и производителот?

О: Jiangsu Xuben Photoelectric Technology Co., Ltd. поседува ISO9001 и ISO45001 сертификати, а кабелот е во согласност со индустриските стандарди YD/T 769.9.

П4: Кои се придобивките од инсталацијата на овој кабел?

О: Малиот дијаметар, малата тежина и флексибилната структура ја прават инсталацијата на лице место поефикасна, намалувајќи го времето за изградба и трошоците за работна сила за инженерски проекти.

Uni-tube Light-armored Fiber Optic Cable

Технички параметри

Тип на кабел (Зголемено за 2 влакна)	Број на влакна	Тежина на кабелот (реф) (кг/км)	Јачина на истегнување Долгорочен/краткорочен (N)	Отпорност на кршење Долгорочен/краткорочен (N/100mm)	Радиус на свиткување Статични/Динамични (мм)
GYXS/GYXTW-2~12Xn	2~12	82	600/1500	300/1000	10D/20D
GYXS/GYXTW-14~24Xn	14-24	127	600/1500
GYXS/GYXTW-2~12Xn	2~12	124	1000/3000
GYXS/GYXTW-14~24Xn	14-24	147	1000/3000

Температура на складирање/Работна температура: -40℃-+70℃

Оптички карактеристики

Тип на влакна	Слабеење (+20℃)				Пропусен опсег		Нумеричка решетка	Бранова должина на прекин на кабелот λcc
Тип на влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Нумеричка решетка	Бранова должина на прекин на кабелот λcc
Г.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
Г.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500 MHz·km	0,275±0,015 NA	---

Забелешка:

а. Наставката Xn го означува типот на влакна

б. Распоредот на бојата на влакната и цевката се наведени во табелата за идентификација на бојата

в. Кабелот со светло оклопен оптички влакна со една цевка не треба да се чува во надворешна средина повеќе од 6 месеци за да се одржува добра состојба на макарата на кабелот
