Кабел со оптички влакна со лабава цевка

Структурата на кабел за оптички влакна со влакна на лабава цевка е да се стави 250μm оптички влакна во лабава цевка изработена од висок модул материјал, а лабавата цевка е исполнета со водоотпорно соединение. Центарот на јадрото на кабелот е јадро на метално засилување. За оптичките кабли со одредени јадра, слој на полиетилен (ЈП) треба да се екструдира надвор од јадрото на металното засилување. Лабавата цевка (и јажето за полнење) се извртува околу централното јадро за засилување за да формираат компактно и тркалезно јадро на кабелот, а празнините во јадрото на кабелот се исполнети со полнила за блокирање на вода. Алуминиумскиот појас обложен со пластика или челичен појас е надолжно завиткан и екструдиран во полиетиленска обвивка за да формира кабел.

Испрати барање

Опис на производот

Карактеристики

Добри механички и температурни перформанси

Лабава цевка со голема јачина што е отпорна на хидролиза

Специјалното соединение за полнење цевки Обезбедете критична заштита на влакна

Специјално дизајнираната компактна структура е добра во спречувањето на намалување на лабавите цевки

ПЕ обвивката го штити кабелот од ултравиолетовите зрачења

Преземени се следниве мерки за да се обезбеди кабел водоотпорен:

-Ицата од четки што се користи како член на централната јачина

-Селе соединение за полнење на цевки

-100% Пополнување на јадрото на кабелот

-APL или PSP бариера за влага

Стандарди

Gyta/S кабелот е во согласност со стандардниот YD/T 901, како и IEC 60794-1.

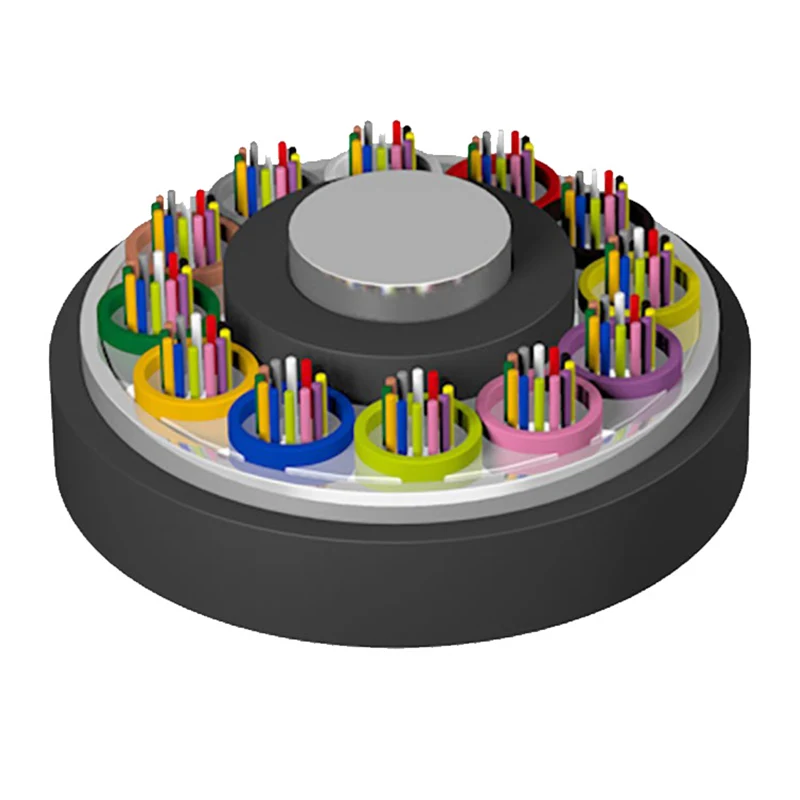

Цртеж на структура

1. влакна

2. Соединение за полнење цевки

3. лабава цевка

4 Член на Централна сила

5. Соединение за полнење со кабел

6. APL PSP

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Технички параметри

Тип на кабел (Зголемена за 2 влакна)	Броење на влакна	Цевки	Полнила	Кабелска тежина (РЕФ) (кг/км)	Сила на затегнување Долг/краткорочен (Н)	Отпорност на здроби Долг/краткорочен (N/100мм)	Радиус на свиткување Статички/динамичен (мм)
Gyta/S-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10д/20д
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
Gyta/s -122 ~ 132XN	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
Gyta/s -288xn	288	24	0	239

Складирање/работна температура: -40 ℃ -+70

Оптички карактеристики

Тип на влакна	Слабеење （+20				Ширина на опсег		Нумеричка решетка	Кабелска пресечна бранова должина λCC
Тип на влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Нумеричка решетка	Кабелска пресечна бранова должина λCC
G.652	---	---	≤0.36db/km	.20.22db/km	---	---	---	≤1260nm
G.655	---	---	.0,40db/km	.20.23dB/km	---	---	---	501450nm
50/125 μm	.33.3db/km	.21.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 веќе	---
62,5/125 μm	.53,5dB/km	.21.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 веќе	---

Забелешка:

а. Суфиксот Xn означува тип на влакна

б. Аранжманите за боја на влакна и цевка се наведени во табелата за идентификација на бојата

в. Кабелот со оптоварени влакна со лабава цевка не треба да се чува во надворешно опкружување повеќе од 6 месеци со цел да се задржи ролна на кабелот добра состојба

Апликација: канал/воздушен

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
