Лабавата цевка (и јажето за полнење) се извртува околу централното јадро за засилување за да формираат компактно и кружно кабелско јадро, а празнините во јадрото на кабелот се исполнети со полнила за блокирање на вода. Откако пластичната обложена алуминиумска лента (APL) е надолжно завиткана, се екструдира полиетиленска внатрешна обвивка, а откако двостраната пластична обложена челична лента (PSP) е надолжно завиткана, полиетилен надворешна обвивка е екструирана за да формира кабел.
Добри механички и температурни перформанси
Лабава цевка со голема јачина што е отпорна на хидролиза
Специјалното соединение за полнење цевки Обезбедете критична заштита на влакна
Здроби отпор и флексибилност
Преземени се следниве мерки за да се обезбеди кабел водоотпорен:
-Сингли влакна засилена пластика како член на централната јачина
-Селе соединение за полнење на цевки
-100% Пополнување на јадрото на кабелот
-Апл бариера за влага
-ПСП Подобрување на влагата докажана
-Мајла за блокирање на вода
Кабелот GYFTA53 е во согласност со стандардниот YD/T 901, како и IEC 60794-1.

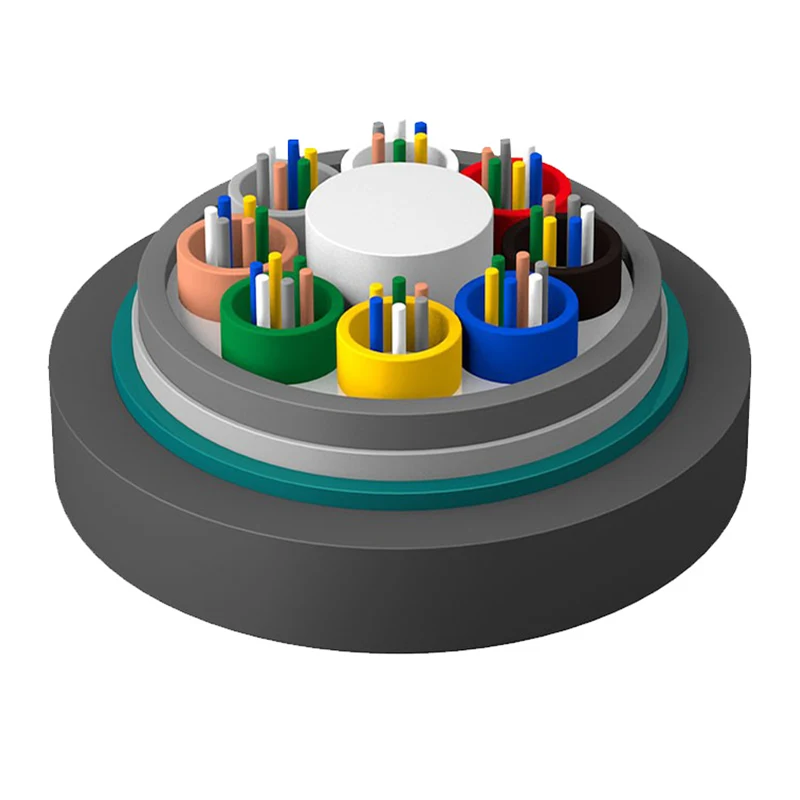

1.fibre
2.Тјуб соединение за полнење
3.Посакана цевка
4. Поставување на соединение за полнење
5.Апл
6.pe Внатрешна обвивка
7. материјал за блокирање на вода
8.psp
9.FRP Член на јачина
10.Пе надворешна обвивка
|
Тип на кабел (Зголемена за 2 влакна) |
Броење на влакна |
Цевки |
Полнила |
Кабелска тежина (РЕФ) (кг/км) |
Сила на затегнување Долг/краткорочен (Н) |
Отпорност на здроби Долг/краткорочен (N/100мм) |
Радиус на свиткување Статички/динамичен (мм) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48XN |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
GYFTA53-98 ~ 108XN |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Складирање/работна температура: -40 ℃ -+70
|
Тип на влакна |
Слабеење （+20 |
Ширина на опсег |
Нумеричка решетка |
Кабелска пресечна бранова должина λCC |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
.20.22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
.0,40db/km |
.20.23dB/km |
--- |
--- |
--- |
501450nm |
|
50/125 μm |
.33.3db/km |
.21.2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 веќе |
--- |
|
62,5/125 μm |
.53,5dB/km |
.21.2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 веќе |
--- |
Забелешка:
а. Суфиксот Xn означува тип на влакна
б. Аранжманите за боја на влакна и цевка се наведени во табелата за идентификација на бојата
в. Кабелот не треба да се чува во надворешна околина повеќе од 6 месеци со цел да се задржи ролна на кабелот добра состојба
