Заглавена лабава цевка Неметална јачина членка, неоклопен кабел со оптички влакна

Структурата на заглавената лабава цевка неметална јачина на неоклопен оптички кабел со оптички влакна е да се стави 250μm оптички влакна во лабава цевка направена од материјал со висок модул, а лабавата цевка се полни со водоотпорно соединение. Центарот на јадрото на кабелот е FRP, а лабавата цевка (и јажето за полнење) се извиткани околу FRP за да формираат компактно и тркалезно јадро на кабелот. Празнините во јадрото на кабелот се полни со полнила што блокираат вода. Слој од полиетиленска обвивка е исцеден надвор од јадрото на кабелот за да се формира кабел.

Испрати барање

Опис на производот

НаЗаглавена лабава цевка Неметална јачина членка, неоклопен кабел со оптички влакнасе состои од 250μm оптички влакна вметнати во лабави цевки направени од материјал со висок модул, исполнети со водоотпорно соединение. Јадрото на кабелот е центрирано на неметален цврст елемент на FRP, околу кој лабавите цевки и полнила се спирално врзани за да формираат компактно, тркалезно јадро. Полнилата што блокираат вода ги зафаќаат сите празнини, а надворешната обвивка од полиетилен ја штити структурата на кабелот.

Клучни карактеристики

Силни механички и температурни перформанси
Лабав материјал од цевки со висока отпорност на хидролиза и цврстина на истегнување
Специјална смеса за полнење на цевки за критична заштита на влакна
Отпорност на дробење во комбинација со флексибилен дизајн за инсталација
Сеопфатни водонепропустливи мерки: FRP централен член, соединенија за полнење цевки, 100% полнење на јадрото
Усогласеност со стандардите: YD/T 901 и IEC 60794-1

Технички спецификации

Број на оптички влакна: Достапни се повеќе конфигурации (на пр., 6-144 влакна)
Тип на влакна: Едно-режим или повеќемодни 250μm
Материјал за лабава цевка: полимер со висок модул
Соединение за полнење: гел што блокира вода
Јачина член: Неметални FRP прачка
Надворешна обвивка: полиетилен (PE)
Работна температура: -40°C до +70°C
Минимален радиус на свиткување: 20× дијаметар на кабел (под оптоварување)

Апликации

Овие кабли се широко користени во:

Телекомуникациски оператори за основни и пристапни мрежи
Системи за пренос на радио и телевизиски сигнал
Пренос на податоци од локална мрежа (LAN).
Индустриски предни врски во проекти за електрична енергија, железница и автопати
Други големи инженерски и инфраструктурни проекти

Предности

Издржливиот неметален дизајн го намалува ризикот од корозија и го прави кабелот полесен
Компактната структура со нишки ја подобрува цврстината на истегнување и флексибилноста
Материјалите што блокираат вода обезбедуваат висока доверливост во влажни или влажни средини
Компатибилност со различни методи на инсталација, вклучувајќи канали и воздушно распоредување
Докажани перформанси во домашни и меѓународни проекти, поддржани од производственото искуство на Orientalfiber

Најчесто поставувани прашања

П: Дали овој кабел може да се користи во инсталации на отворено?: О: Да, PE обвивката и соединенијата што блокираат вода го прават погоден за директно закопување и распоредување на канали на отворено.
П: Колку влакна може да се конфигурираат?: О: Кабелот може да се прилагоди од 6 до 144 влакна во зависност од барањата на проектот.
П: Дали кабелот вклучува метални компоненти?: О: Не, цврстиот член е неметален FRP, минимизирајќи ги проблемите со тежината и корозијата.
П: Дали е компатибилен со стандардна оптичка опрема?: О: Да, влакната од 250μm и стандардниот дизајн на лабава цевка обезбедуваат компатибилност со конвенционалните методи на спојување и завршување.

Стандарди

GYFTY кабелот е во согласност со стандардот YD/T 901 како и со IEC 60794-1

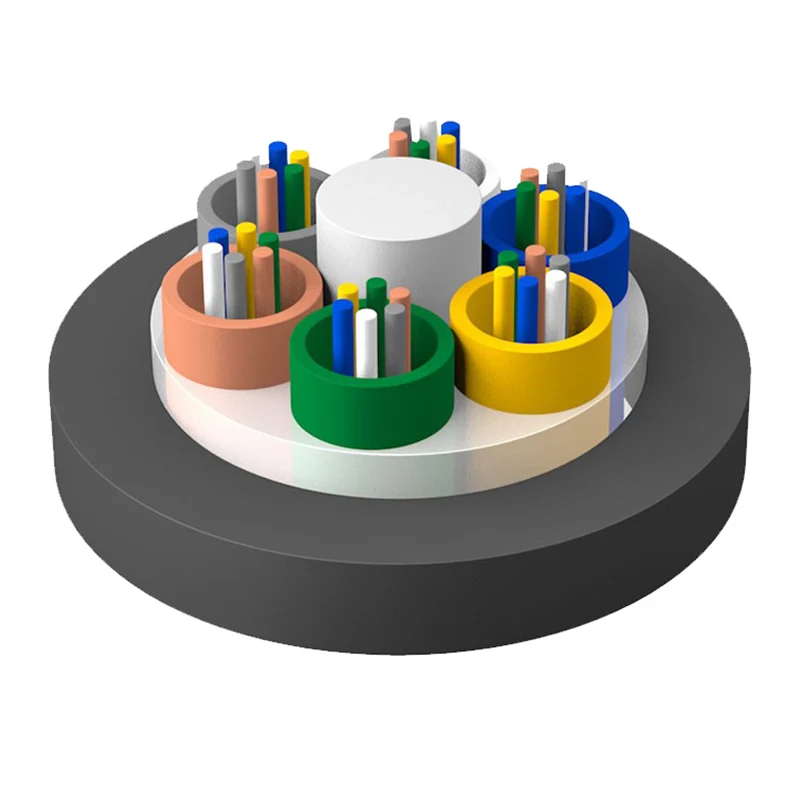

Цртеж на структурата

1.Влакна

2.Соединение за полнење на цевки

3. Лабава цевка

4.Соединение за полнење на кабли

5.Сила член на FRP

6.ПЕ обвивка

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Технички параметри

Тип на кабел (Зголемено за 2 влакна)	Број на влакна	Цевки	Полнила	Тежина на кабелот (реф) (кг/км)	Јачина на истегнување Долгорочен/краткорочен (N)	Отпорност на кршење Долгорочен/краткорочен (N/100mm)	Радиус на свиткување Статични/Динамични (мм)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8 ~ 12	2	4	86
GYFTY-14~18Xn	14-18	3	3	86
GYFTY-20~24Xn	20-24	4	2	86
GYFTY-26~30Xn	26-30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50-60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8 ~ 12	2	5	98
GYFTY-14~18Xn	14-18	3	4	98
GYFTY-20~24Xn	20-24	4	3	98
GYFTY-26~30Xn	26-30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50-60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8 ~ 12	2	6	119
GYFTY-14~18Xn	14-18	3	5	119
GYFTY-20~24Xn	20-24	4	4	119
GYFTY-26~30Xn	26-30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50-60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110-120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Температура на складирање/Работна температура: -40℃-+70℃

Оптички карактеристики

Тип на влакна	Слабеење (+20℃)				Пропусен опсег		Нумеричка решетка	Бранова должина на прекин на кабелот λcc
Тип на влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Нумеричка решетка	Бранова должина на прекин на кабелот λcc
Г.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
Г.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500 MHz·km	0,275±0,015 NA	---
