Затегната лабава цевка оклопна оптички кабел за влакна

Структурата на кабел со оклопни влакна од лабава цевка е да се стави 250 μm оптички влакна во лабава цевка изработена од висок модул материјал, а лабавата цевка е исполнета со водоотпорно соединение. Центарот на јадрото на кабелот е јадро на метално засилување. За оптички кабли со одредени јадра, слој на полиетилен (ЈП) треба да се екструдира надвор од јадрото на металното засилување. Лабавата цевка (и јажето за полнење) се извртува околу централното јадро за засилување за да формираат компактно и тркалезно јадро на кабелот, а празнините во јадрото на кабелот се исполнети со полнила за блокирање на вода. Еден слој на полиетилен внатрешна обвивка се екструдира надвор од јадрото на кабелот, а двострана челична лента обложена со пластика (PSP) е надолжно завиткана и потоа екструдирана во полиетиленска обвивка за да формира кабел.

Испрати барање

Опис на производот

Карактеристики

Добри механички и температурни перформанси

Самиот материјал за лабава цевка има добра отпорност на хидролиза и голема јачина

Специјалното соединение за полнење цевки Обезбедете акритичка заштита на влакна

Здроби отпор и флексибилност

Преземени се следниве мерки за да се обезбеди кабел водоотпорен:

-Ицата од четки што се користи како член на централната јачина

-Селе соединение за полнење на цевки

-100% Пополнување на јадрото на кабелот

-Апл бариера за влага

-ПСП Подобрување на влагата докажана

-Мајла за блокирање на вода

Стандарди

Кабелот GYTA53 е во согласност со стандардниот YD/T 901, како и IEC 60794-1.

Цртеж на структура

1.fibre

2.Тјуб соединение за полнење

3.Посакана цевка

4.Кабел соединение за полнење

5.Апл

6.pe Внатрешна обвивка

7. материјал за блокирање на вода

8.psp

9. Член на Централна сила

10.Пе надворешна обвивка

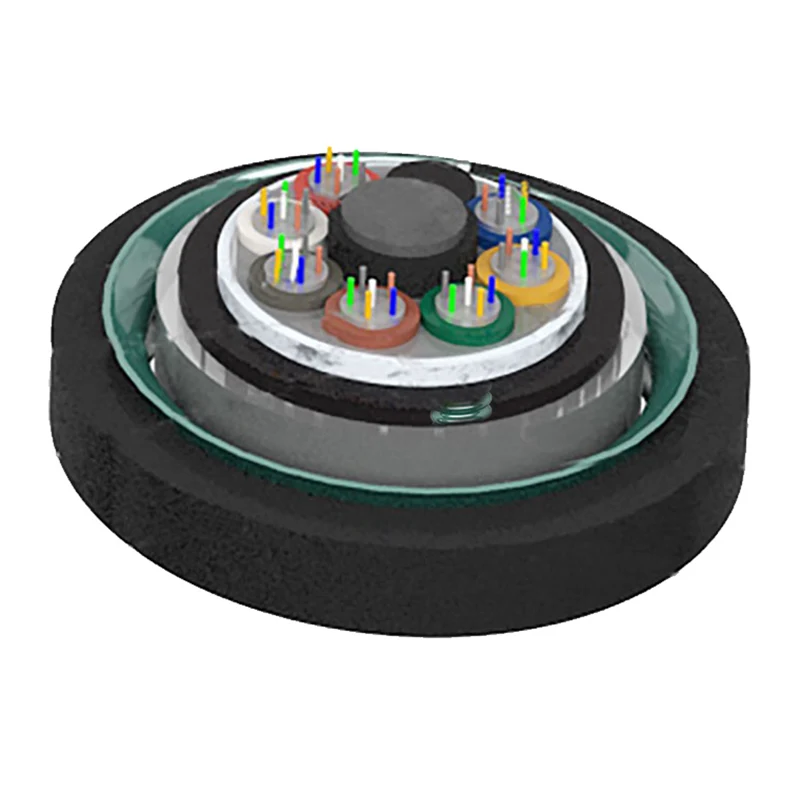

Stranded Loose Tube Armored Fiber Optic Cable

Технички параметри

Тип на кабел (Зголемена за 2 влакна)	Броење на влакна	Цевки	Полнила	Кабелска тежина (РЕФ) (кг/км)	Сила на затегнување Долг/краткорочен (Н)	Отпорност на здроби Долг/краткорочен (N/100мм)	Радиус на свиткување Статички/динамичен (мм)
Gyta53-2 ~ 6xn	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
Gyta53-8 ~ 12xn	8 ~ 12	2	4	177
Gyta53-14 ~ 18xn	14 ~ 18	3	3	177
Gyta53-20 ~ 24xn	20 ~ 24	4	2	177
Gyta53-26 ~ 30xn	26 ~ 30	5	1	177
GYTA53-32 ~ 36XN	32 ~ 36	6	0	177
GYTA53-38 ~ 48XN	38 ~ 48	4	1	194
Gyta53-50 ~ 60xn	50 ~ 60	5	0	194
GYTA53-62 ~ 72XN	62 ~ 72	6	0	204
Gyta53-74 ~ 84xn	74 ~ 84	7	1	239
GYTA53-86 ~ 96XN	86 ~ 96	8	0	239
GYTA53-98 ~ 108XN	98 ~ 108	9	1	275
GYTA53-110 ~ 120XN	110 ~ 120	10	0	275
GYTA53-122 ~ 132XN	122 ~ 132	11	1	312
Gyta53-134 ~ 144xn	134 ~ 144	12	0	312
GYTA53-146 ~ 216XN	146 ~ 216	13 ~ 18	5 ~ 0	312

Складирање/работна температура: -40 ℃ -+70

Оптички карактеристики

Тип на влакна	Слабеење （+20				Ширина на опсег		Нумеричка решетка	Кабелска пресечна бранова должина λCC
Тип на влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Нумеричка решетка	Кабелска пресечна бранова должина λCC
G.652	---	---	≤0.36db/km	.20.22db/km	---	---	---	≤1260nm
G.655	---	---	.0,40db/km	.20.23dB/km	---	---	---	501450nm
50/125 μm	.03.0db/km	.01.0db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 веќе	---
62,5/125 μm	.33.3db/km	.01.0db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 веќе	---

Забелешка:

а. Суфиксот Xn означува тип на влакна

б. Аранжманите за боја на влакна и цевка се наведени во табелата за идентификација на бојата

в. Затегнатиот оклопни кабел со оптички влакна од лабава цевка не треба да се чува во надворешно опкружување повеќе од 6 месеци со цел да се задржи ролна на кабелот добра состојба

Апликација: канал/воздушен/директен закопан
