φ5мм водоотпорен тркалезен кабел Mini SC конектор за крпеница

Апликација:● FTTX/FTTH системиApplications Ethernet апликации● врски CATV● Дистрибуција на оптички сигнал● Пасивни оптички мрежи (ПОН)● Апликации за 'рбет, хоризонтални и крем● Предвремени терминални кутии за капки● области на отворено; Сурова околинаКарактеристики:● Ниска загуба на вметнување, ......

Испрати барање

Опис на производот

Апликација:

● FTTX/FTTH системи

Applications Ethernet апликации

● врски CATV

● Дистрибуција на оптички сигнал

● Пасивни оптички мрежи (ПОН)

● Апликации за 'рбет, хоризонтални и крем

● Предвремени терминални кутии за капки

● области на отворено; Сурова околина

Карактеристики:

● Ниска загуба на вметнување, голема загуба на поврат.

● Добро во повторливост и размена.

● 100% вметнување, загуба на враќање, крајно лице и.

● Инспекција за мешање.

● Одлична механичка издржливост.

● Во согласност со Telcordia GR-326-core.

● Обезбедува високи перформанси и сигурност во управувањето со оптичкото каблирање.

● Брза и лесна инсталација и реконфигурација.

● Едноставно ракување, нема потреба од специјална алатка.

● IP68 водоотпорен.

1. Техничка спецификација на печ -кабелот

Конструкции	Единица	Описи
Броење на влакна		Симплекс
Бранова должина	nm	1310/1550
Вметнување загуба	ДБ	≤0.30
Загуба на поврат	ДБ	≥60
Тип на врска		SC/APC
Ферул		Керамика
Циклуси на врска		500
Боја на кабелска јакна		Црна
Кабел надворешен дијаметар	мм	5,0 ± 0,2
Режим на влакна		Единствен режим: G657A2
Кабелска јакна материјал		Pe
Тежина на кабел	Кг/км	35 （приближно
Содржина за печатење		Прилагодливо
Должина	m	60、100、150、200 или прилагодливо (Толеранција: ± 0,5 милиони)
Тип на конектор		Внесување ： Договор H Optic SC/APC
Тип на конектор		Излез ： Договор H Optic SC/APC
Влечење (аксијална помеѓу кабел и конектор)	N	200
Водоотпорна оценка		IP68
Работна температура	℃	-40 ° C ~ +70
Температура на складирање	℃	-40 ° C ~ +70

2. Кабелски пресек

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Големина на структурата на кабелот

Ставка	Содржина	Спецификации
Тесно тампон влакна	Број	1
	Тип	G.657A2
	Боја	Бело
	Материјал	Lszh
	Дијаметар (мм)	0,90 ± 0,05
Внатрешна обвивка	Дијаметар (мм)	2,0 ± 0,2
	Дебелина (мм)	0,25 ± 0,1
	Боја	Сина
	Материјал	ПБТ
Член на јачина 1	Материјал	FRP
	Количина	0,5*2
Член на јачина 2	Материјал	Арамид предиво + стаклено предиво за блокирање на вода
Обвивка	Материјал	Pe
	Дијаметар (мм)	5,0 ± 0,2
	Дебелина (мм)	1,3 ± 0,1
	Боја	Црна
Кабел	Кг/км	35 ± 3
Затегнување	N	500 (долгорочно)
		800 (краток рок)
Здроби	N/10cm	500 (долгорочно)
		800 (краток рок)
Мин. Свиткајте радиус	мм	10xD (статички)
		20xD (динамичен)
Оперативен опсег на температура:		-40 ℃ до +70
Опсег на температура на складирање / транспорт:		-40 ℃ до +70
Опсег на температура на инсталацијата:		-10 ℃ до +50

4. Кабелски материјал

4.1 Оптички влакна

Сите карактеристики на кабелското влакно (влакна на готовиот кабел) се, барем, во согласност со препораката ITU-T G.657A2 и ќе бидат како што следува.

Ставка	Спецификација
Тип на влакна	Единечен режим
Материјал со влакна	Допирана силика
Коефициент на слабеење @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm По формирање на кабел @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Кабелска намалување на брановата должина	≤ 1260 nm
Нулта дисперзија на бранова должина	1300 ~ 1324 nm
Наклон со нулта дисперзија	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	.10.1 ps/km1/2
Хроматска дисперзија @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) .018,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Дијаметар на полето на режимот @ 1310 nm	8.5-9.3um
Грешка во концентричноста на јадрото / облеката	≤ 0,5 еден
Дијаметар на обложување	125,0 ± 0,7 еден
Обложување на не-кружесност	≤5%
Примарен дијаметар на облогата	242 ± 7 еден
Примарна облога / обвивка за концентричност	≤10 μm
Обложување на не-кружесност	≤0,7%
Слабеење со загуба на свиткување на кабел 1 Свртете 1 Мандрел 7,5 мм 10 се врти 1 мандрел 15мм	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

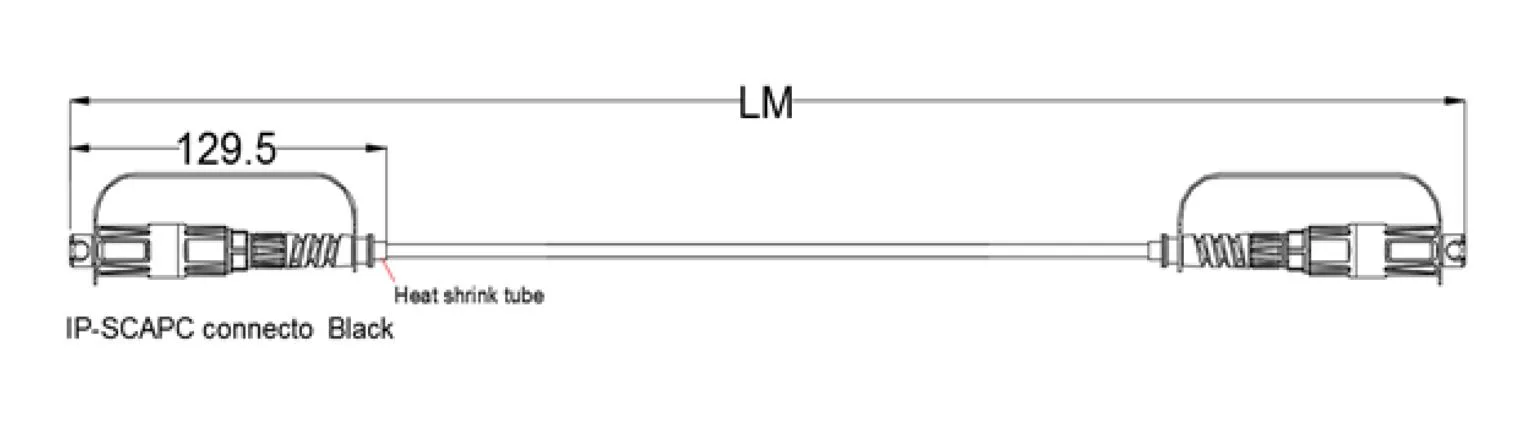

5. Димензионален цртеж на печ

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. пакет

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Барања за пакувања

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
