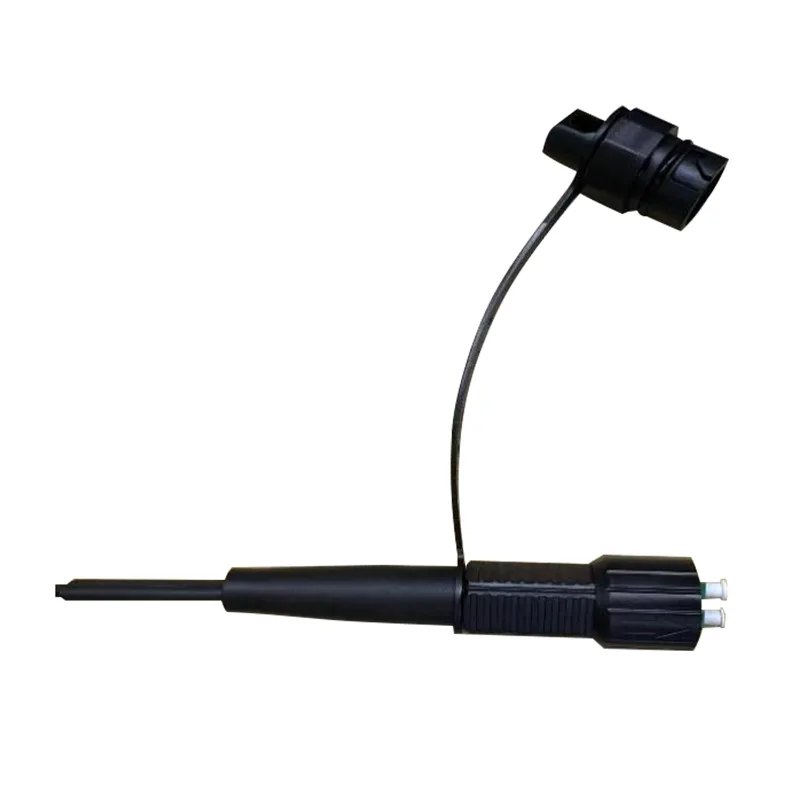

Дуплекс LC/UPC Водоотпорен тркалезен кабел Оптички жици со влакна (Accord Mini DLC конектор)

Апликација:● FTTX/FTTH системиApplications Ethernet апликации● врски CATV● Дистрибуција на оптички сигнал● Пасивни оптички мрежи (ПОН)● Апликации за 'рбет, хоризонтални и крем● Предвремени терминални кутии за капки● области на отворено; Сурова околинаКарактеристики:● Ниска загуба на вметнување, ......

Испрати барање

Опис на производот

Апликација:

● FTTX/FTTH системи

Applications Ethernet апликации

● врски CATV

● Дистрибуција на оптички сигнал

● Пасивни оптички мрежи (ПОН)

● Апликации за 'рбет, хоризонтални и крем

● Предвремени терминални кутии за капки

● области на отворено; Сурова околина

Карактеристики:

● Ниска загуба на вметнување, голема загуба на поврат.

● Добро во повторливост и размена.

● 100% вметнување, загуба на враќање, крајно лице и.

● Инспекција за мешање.

● Одлична механичка издржливост.

● Во согласност со Telcordia GR-326-core.

● Обезбедува високи перформанси и сигурност во управувањето со оптичкото каблирање.

● Брза и лесна инсталација и реконфигурација.

● Едноставно ракување, нема потреба од специјална алатка.

● IP68 водоотпорен.

Техничка спецификација:

Конструкции	Единица	Описи
Броење на влакна		Дуплекс
Бранова должина	nm	1310/1550
Вметнување загуба	ДБ	≤0.30
Загуба на поврат	ДБ	≥50 (UPC)
Боја на кабелска јакна		Црна
Кабел надворешен дијаметар	мм	7,0 ± 0,2
Режим на влакна		Единечен режим: G657 A2
Кабелска јакна материјал		Lszh
Тежина на кабел	Кг/км	38 （приближно
Содржина за печатење		Прилагодливо
Должина	m	50 、 75 、 100 、 150 、 200、250 、 300 или прилагодлива (толеранција: ± 0,5м)
Тип на конектор		Внесување:	Accord Mini DLC/UPC конектор
		Излез:	Договор Duplex LC/UPC конектор
Водоотпорна оценка		IP68
Работна температура	℃	-40 ° C ~ +70
Температура на складирање	℃	-40 ° C ~ +70

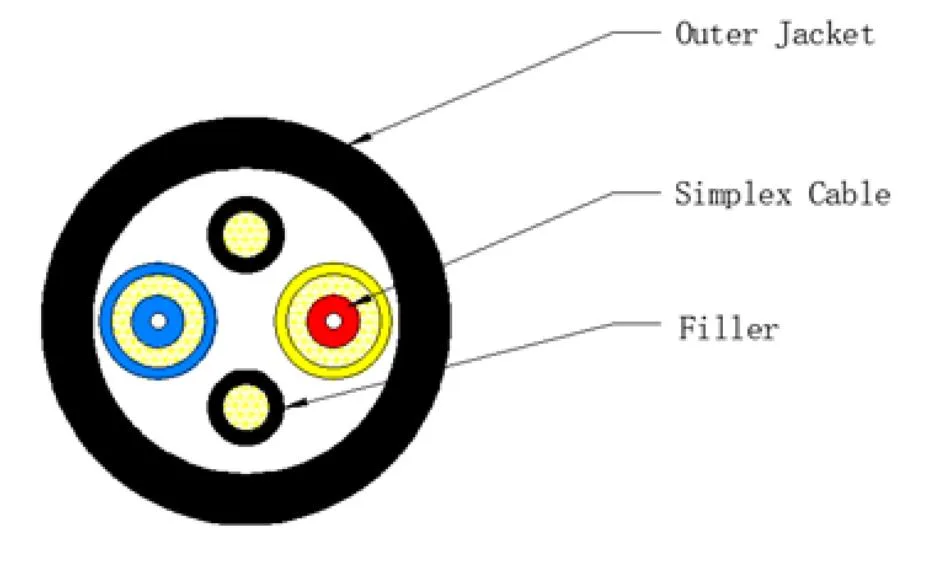

Структура на кабел:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Спецификација на кабел:

Ставка	Содржина	Вредност
Тесно тампон влакна	Број	2
	Тип	G.657A2
	Дијаметар (мм)	0,90 ± 0,05
	Материјал	Lszh
	Боја	Бело
Симплекс кабел	Материјал	Lszh
	Дијаметар (мм)	2,0 ± 0,1
	Боја	Сина и жолта боја
Прачка	Материјал	Lszh
	Дијаметар (мм)	1,3 ± 0,1
	Боја	Црна
Надворешна јакна	Материјал	Lszh
	Дијаметар (мм)	7,0 ± 0,2
	Боја	Црна
	Дебелина (мм)	1,0 ± 0,1
Тежина на кабел (кг/км) приближно.		38 ± 3
Тест за истегнување (Н)		Долгорочно: 400 n Краток рок: 800 N
Тест за срамнување на срамнување (N/10cm)		Долгорочно: 1000 N/10см Краток рок: 2200 N/10см
Мин. Радиус на свиткување		10xod (статички); 20xod (динамичен)
Температура на инсталација		-40 ° C до +70 ° C.
Температура на складирање		-40 ° C до +70 ° C.

Перформанси на кабел оптички влакна

Изведбата на кабел оптички влакна (ITU-T Rec. G.657A2)

Ставка	Спецификација
Тип на влакна	Единечен режим
Материјал со влакна	Допирана силика
Коефициент на слабеење @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Кабелска намалување на брановата должина	≤ 1260 nm
Нулта дисперзија на бранова должина	1300 ~ 1324 nm
Наклон со нулта дисперзија	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	.10.1 ps/km1/2
Хроматска дисперзија @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) .018,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Дијаметар на полето на режимот @ 1310 nm	8.5-9.3um
Грешка во концентричноста на јадрото / облеката	≤ 0,5 еден
Дијаметар на обложување	125,0 ± 0,7 еден
Обложување на не-кружесност	≤5%
Примарен дијаметар на облогата	242 ± 7 еден
Примарна облога / обвивка за концентричност	≤10 μm
Обложување на не-кружесност	≤0,7%
Слабеење со загуба на свиткување на кабел 10 Свртете 1 Мандрел 15мм 1 Свртете 1 Мандрел 10мм 1 Свртете 1 Мандрел 7,5 мм	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

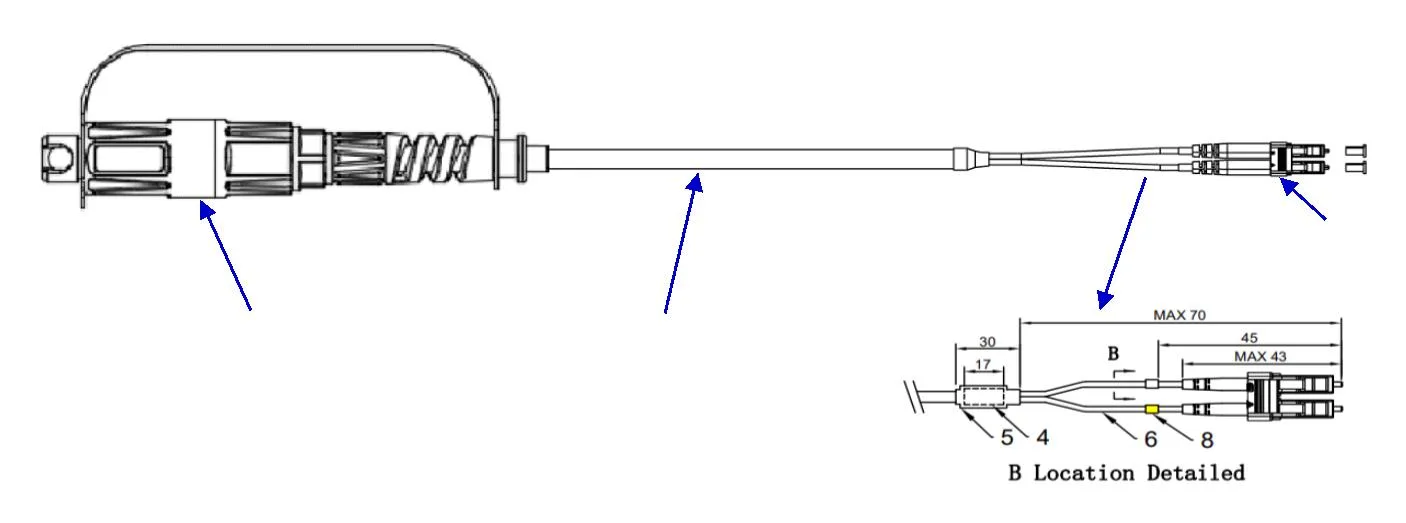

Димензионален цртеж:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Не	Опис	Qty
1	SM G.657A2 2 јадро со 2,0мм влакна. OD7.0mm, црн lszh	1
2	Mini DLC конектор црно	1
3	LC3.0 Дуплекс за влакна со единечен режим, беж, цевка за конектор за ИЦ, бело	2
4	Гума цевка што може да се намали, црна, OD 8,5 mm l = 17mm	1
5	Гума цевка што може да се намали, црна, OD 8,5m L-30mm	2
6	Флексибилен заштитен со челична цевка, OD 2,8 mm l = 52mm	2
8	Цевка што се намалува со топлина, бела /жолта OD3.0mm l = 5mm	2
