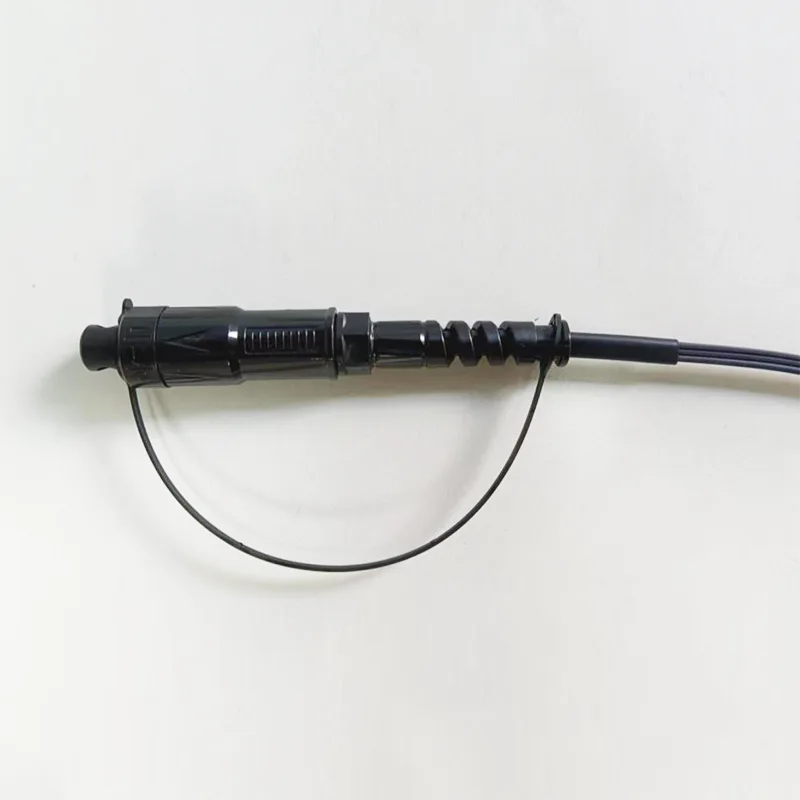

Водоотпорен кабел за водоотпорен кабел H Optic SC/APC конектор Оптички влакна пигтаил

Апликација:● FTTX/FTTH системиApplications Ethernet апликации● врски CATV● Дистрибуција на оптички сигнал● Пасивни оптички мрежи (ПОН)● Апликации за 'рбет, хоризонтални и крем● Предвремени терминални кутии за капки● области на отворено; Сурова околинаКарактеристики:● Ниска загуба на вметнување, ......

Испрати барање

Опис на производот

Апликација:

● FTTX/FTTH системи

Applications Ethernet апликации

● врски CATV

● Дистрибуција на оптички сигнал

● Пасивни оптички мрежи (ПОН)

● Апликации за 'рбет, хоризонтални и крем

● Предвремени терминални кутии за капки

● области на отворено; Сурова околина

Карактеристики:

● Ниска загуба на вметнување, голема загуба на поврат.

● Добро во повторливост и размена.

● 100% вметнување, загуба на враќање, крајно лице и.

● Инспекција за мешање.

● Одлична механичка издржливост.

● Во согласност со Telcordia GR-326-core.

● Обезбедува високи перформанси и сигурност во управувањето со оптичкото каблирање.

● Брза и лесна инсталација и реконфигурација.

● Едноставно ракување, нема потреба од специјална алатка.

● IP68 водоотпорен.

Техничка спецификација:

Конструкции	Единица	Описи
Броење на влакна		Симплекс
Бранова должина	nm	1310/1550
Вметнување загуба	ДБ	≤0.30
Загуба на поврат	ДБ	60 ≥
Тип на врска		SC/APC
Ферул		Керамика
Циклуси на врска		500
Боја на кабелска јакна		Црна
Кабел надворешен дијаметар	мм	（5.2x2.0）± 0,2мм （3.0x2.0）± 0,2мм (без гласник)
Режим на влакна		Единствен режим: G657A2
Кабелска јакна материјал		Lszh
Тежина на кабел	Кг/км	20 ± 3
Содржина за печатење		Прилагодливо
Должина	m	100 или прилагодливо (Толеранција: ± 0,5 милиони)
Тип на конектор		Внесување: Договор H Optic SC/APC
Тип на конектор		Излез: без конектор
Влечење (аксијална помеѓу кабел и конектор)	N	100
Водоотпорна оценка		IP68
Работна температура	℃	-20 ° C ~ +65
Температура на складирање	℃	-20 ° C ~ +65

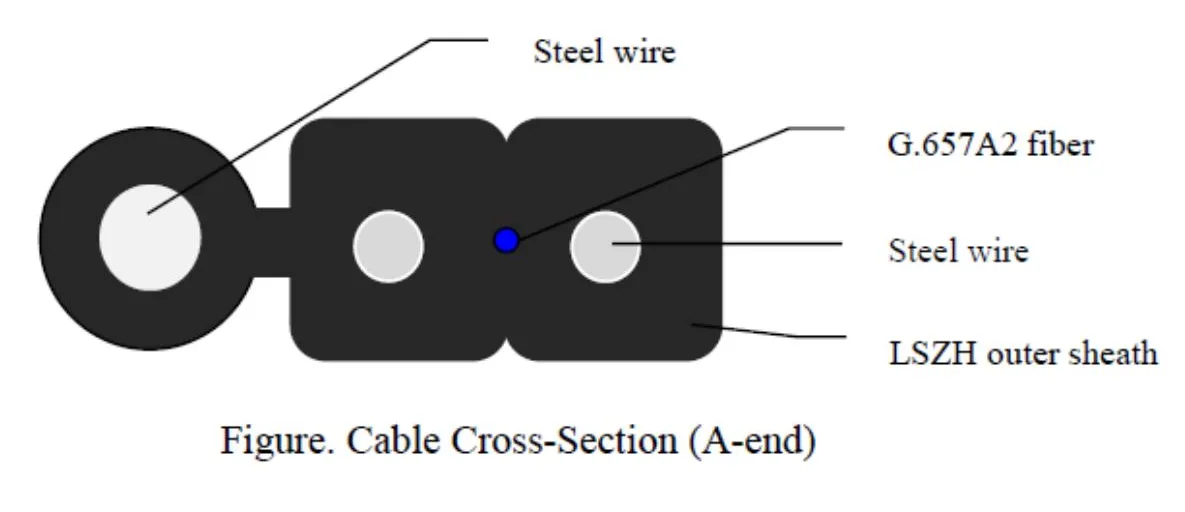

Структура на кабел:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Оптички влакна	Тип	Г-657 А2.
	Бр. Влакна	1
	Боја	Сина
Надворешна обвивка	Димензија	（5.2x2.0）± 0,2мм （3.0x2.0）± 0,2мм (без гласник)
	Материјал	Lszh
	Боја	Црна
Член на јачина на челик	Материја	Челична жица
Член на јачина на челик	Дијаметар	0,45мм
Член на челична самостојна сила	Материја	Челична жица
Член на челична самостојна сила	Дијаметар	1,2 мм
Тежина		20 ± 3 кг/км
Плочка (Н)		Долгорочно: 300n Краток рок: 600 N
Здроби		1000N/10см
Мин. Радиус на свиткување		15xD (статички); 30xD (динамичен)
Температурен опсег		-20 ° C до +65 ° C.

Карактеристика на влакна:

Сите карактеристики на кабелското влакно (влакна на готовиот кабел) се, барем, во согласност со препораката ITU-T G.657A2 и ќе бидат како што следува.

Параметар		Спецификација
Коефициент на слабеење	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Слабеење (по кабел)	@1310nm	.0,40db/km
	@1550nm	≤0.30db/km
Униформност на слабеењето на 1310nm		≤0.05db
Униформност на слабеењето на 1550nm		≤0.05db
Кабелска отсечена бранова должина (λCC)		≤ 1260 nm
Нулта дисперзија на бранова должина		1300 ~ 1324 nm
Наклон со нулта дисперзија		≤ 0,092 ps/(nm^2.km)
Апсолутна вредност на дисперзија на 1288nm ~ 1339nm		.53,5ps/(nm · km)
Апсолутна вредност на дисперзија на 1271nm ~ 1360nm		.35.3ps/(nm · km)
Дисперзија на 1550nm		≤18ps/(nm · km)
Дисперзија на 1625nm		≤23ps/(nm · km)
Дијаметар на полето на режимот (MFD) на 1310nm		8,60 ± 0,4мм
Дијаметар на полето на режимот (MFD) на 1550nm		9.4-10.4мм
Дисперзија на режимот на поларизација (PMD) влакна		≤0.125ps/km^1/2
Кабел за дисперзија на режимот на поларизација (PMD)		.20.200ps/km^1/2
PMD коефициент	M	20 кабли
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Геометриски карактеристики
Дијаметар на обложување		125 ± 0,8мм
Обложување на не-кружесност		.01,0%
Грешка во концентричноста на јадрото/обложување		.80,8мм
Дијаметар на влакна со облога (неконтролирано)		245 ± 10μm
Дијаметар на влакна со облога (обоена)		250 ± 10μm
Грешка во концентричноста на обложување/обложување		.012.0мм
Тест за напнатост		100kpsi или 0,69gpa
Отстранување на облогата (n)		1.0 ～ 9,0
Механички карактеристики
Загуба на макробенд на 1550nm	R = 15mm, 10 вртења	≤0.03db
	R = 10mm, 1Turn	≤0.10db
	R = 7,5мм, 1 утр	≤0,5db
Загуба на макробенд на 1625nm	R = 15mm, 10 вртења	≤0.10db
	R = 10mm, 1Turn	≤0.20db
	R = 7,5мм, 1 утр	.01.0db

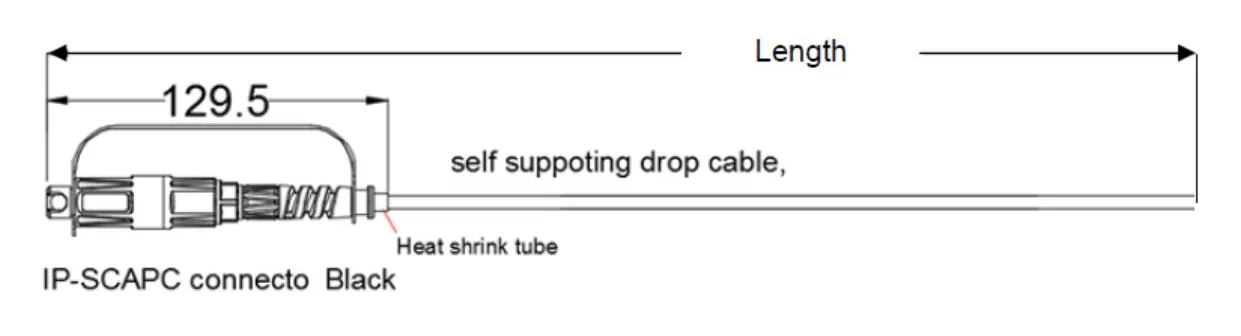

Димензионален цртеж:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Пакет:

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

Барања за пакувања:

Големина на картон ： 600*320*265mm ， Транспарентна лента за запечатување "I" кутија за запечатување на фонтови.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail

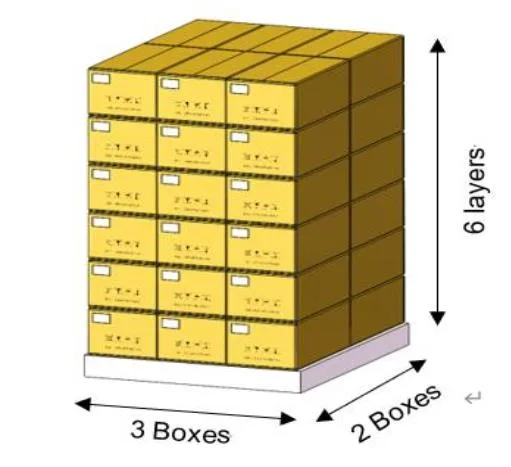

Шематски дијаграм на дрвена плоча:

Големина на дрвена плоча ： 1200 *1000мм.

Барања за редење: еден слој од шест кутии, редејќи шест слоја.

Топ 4 Заштита на десниот агол, а потоа цврсто користете го ременот за пакување на фонтот.

5x2mm Waterproof Drop Cable H Optic SC/APC Connector Optical Fiber Pigtail
