Кабел за кабел за кабел од 5x2mm мини SC/APC конектор Оптички лепенки

Апликација:● FTTX/FTTH системиApplications Ethernet апликации● врски CATV● Дистрибуција на оптички сигнал● Пасивни оптички мрежи (ПОН)● Апликации за 'рбет, хоризонтални и крем● Предвремени терминални кутии за капки● области на отворено; Сурова околинаКарактеристики:● Ниска загуба на вметнување, ......

Испрати барање

Опис на производот

Апликација:

● FTTX/FTTH системи

Applications Ethernet апликации

● врски CATV

● Дистрибуција на оптички сигнал

● Пасивни оптички мрежи (ПОН)

● Апликации за 'рбет, хоризонтални и крем

● Предвремени терминални кутии за капки

● области на отворено; Сурова околина

Карактеристики:

● Ниска загуба на вметнување, голема загуба на поврат.

● Добро во повторливост и размена.

● 100% вметнување, загуба на враќање, крајно лице и.

● Инспекција за мешање.

● Одлична механичка издржливост.

● Во согласност со Telcordia GR-326-core.

● Обезбедува високи перформанси и сигурност во управувањето со оптичкото каблирање.

● Брза и лесна инсталација и реконфигурација.

● Едноставно ракување, нема потреба од специјална алатка.

● IP68 водоотпорен.

Техничка спецификација:

Конструкции	Единица	Описи
Броење на влакна		Симплекс
Бранова должина	nm	1310/1550
Вметнување загуба	ДБ	≤0.30
Загуба на поврат	ДБ	60 ≥
Тип на врска		SC/APC
Ферул		Керамика
Циклуси на врска		500
Боја на кабелска јакна		Сива
Кабел надворешен дијаметар	мм	5,0 (± 0,2) x2.0 (± 0,1)
Режим на влакна		Единствен режим: G657A2
Кабелска јакна материјал		Lszh
Тежина на кабел	Кг/км	20 （Приближно
Содржина за печатење		Прилагодливо
Должина	m	30、50、100、150、200、250、300、400、500 или прилагодлив (Толеранција: ± 0,5 милиони)
Тип на конектор		Внесување: Договор H Optic SC/APC
Тип на конектор		Излез: без конектор
Влечење (аксијална помеѓу кабелот и конекторот)	N	100
Водоотпорна оценка		IP68
Работна температура	℃	-20 ° C ~ +65
Температура на складирање	℃	-20 ° C ~ +65

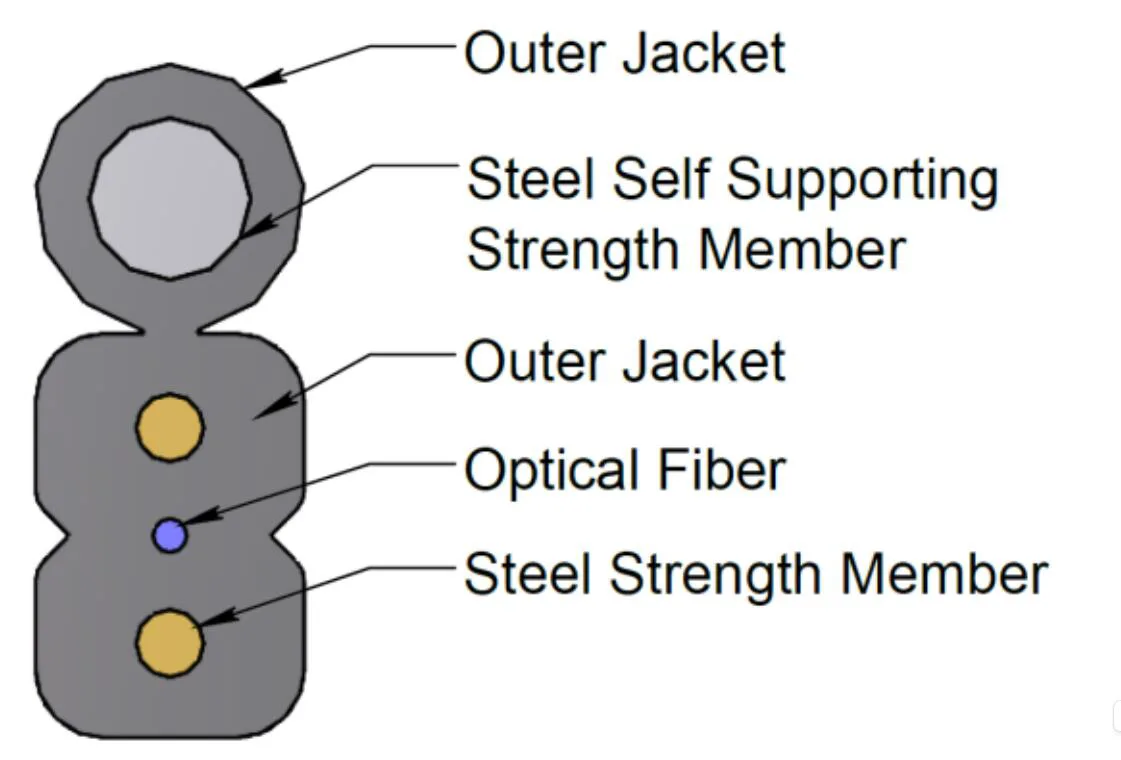

Структура на кабел:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Оптички влакна	Тип	G657 A2
	Бр. Влакна	1
	Боја	Сина
Член на јачина на челик	Материја	Челична жица
Член на јачина на челик	Дијаметар	0,4мм
Член на челична самостојна сила	Материја	Челична жица
Член на челична самостојна сила	Дијаметар	1,0 мм
Надворешна обвивка	Димензија	2,0 (± 0,1) x5.0 (± 0,2)
	Материјал	Lszh
	Боја	Сива
Тежина на кабел	Кг/км	20
Затегнување	N	300 (долгорочно)
Затегнување	N	600 (краток рок)
Здроби	N/10cm	200 (долгорочно)
Здроби	N/10cm	1000 (краток рок)
Мин. Свиткајте радиус	мм	10xh (статички)
Мин. Свиткајте радиус	мм	20xh (динамичен)
Оперативен опсег на температура:		-20 ℃ до +60
Опсег на температура на складирање / транспорт:		-20 ℃ до +60

Оптички влакна:

Сите карактеристики на кабелското влакно (влакна на готовиот кабел) се, барем, во согласност со препораката ITU-T G.657A2 и ќе бидат како што следува.

Ставка	Спецификација
Тип на влакна	Единечен режим
Материјал со влакна	Допирана силика
Коефициент на слабеење @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm По формирање на кабел @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Кабелска намалување на брановата должина	≤ 1260 nm
Нулта дисперзија на бранова должина	1300 ~ 1324 nm
Наклон со нулта дисперзија	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	.10.1 ps/km1/2
Хроматска дисперзија @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) .018,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Дијаметар на полето на режимот @ 1310 nm	8.5-9.3um
Грешка во концентричноста на јадрото / облеката	≤ 0,5 еден
Дијаметар на обложување	125,0 ± 0,7 еден
Обложување на не-кружесност	≤5%
Примарен дијаметар на облогата	242 ± 7 еден
Примарна облога / обвивка за концентричност	≤10 μm
Обложување на не-кружесност	≤0,7%
Слабеење со загуба на свиткување на кабел 1 Свртете 1 Мандрел 7,5 мм 10 се врти 1 мандрел 15мм	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

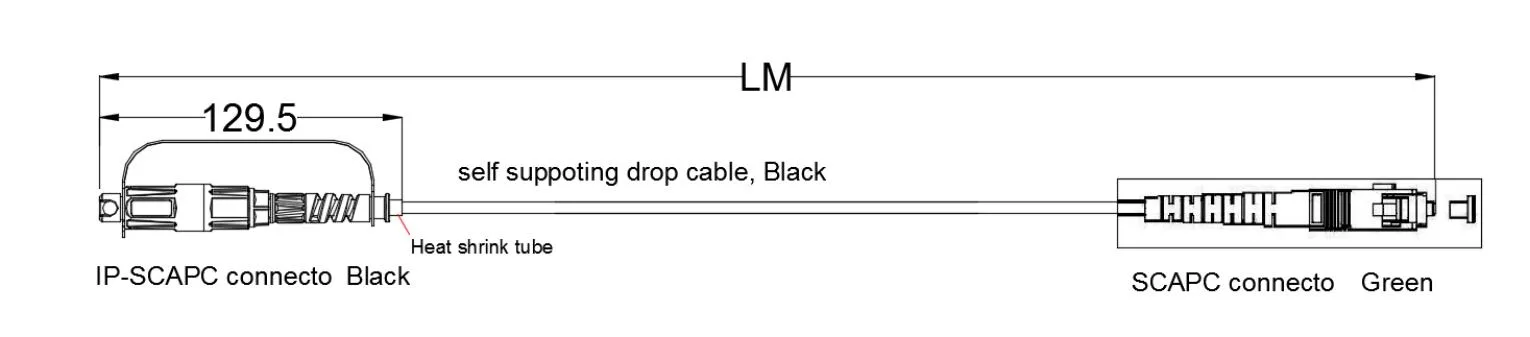

Димензионален цртеж:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

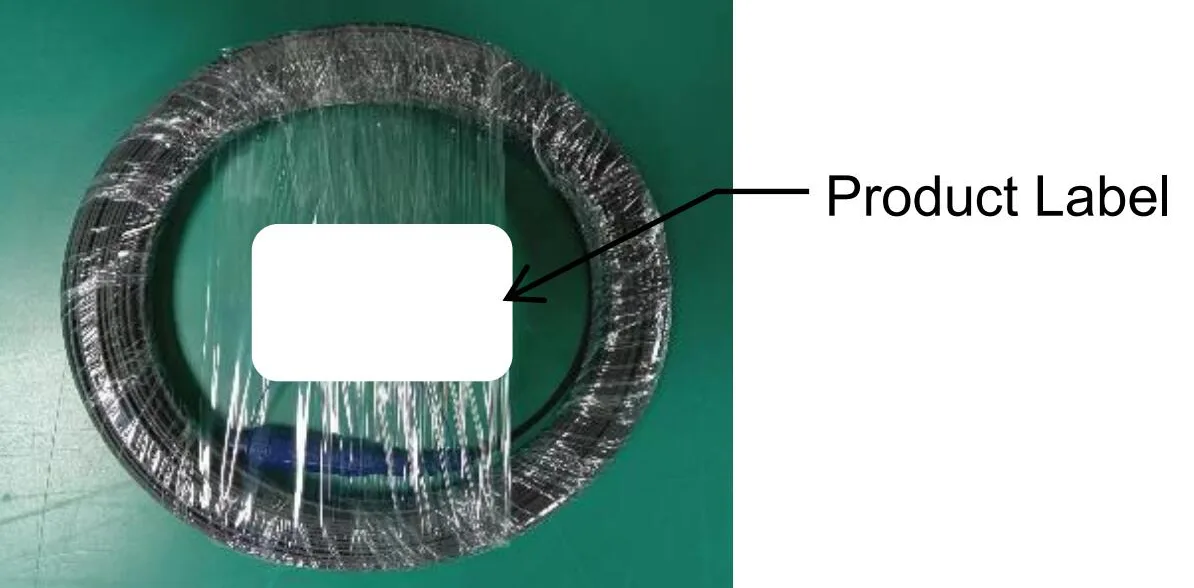

Пакет:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Барања за пакувања:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
