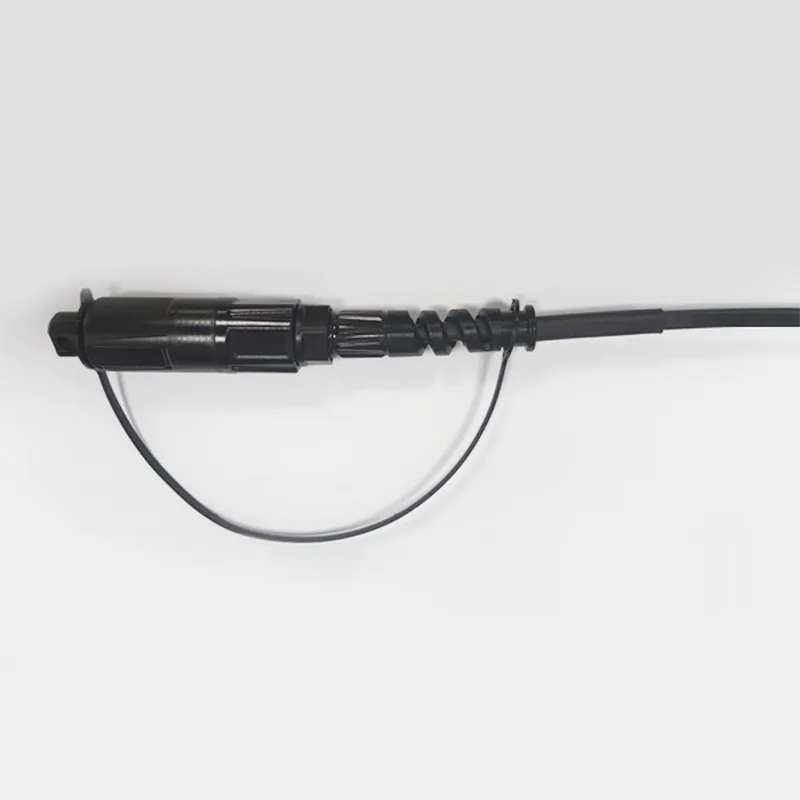

φ5мм водоотпорен кабел за влакна Optitap SC/APC конектор за крпеница

Апликација:● FTTX/FTTH системиApplications Ethernet апликации● врски CATV● Дистрибуција на оптички сигнал● Пасивни оптички мрежи (ПОН)● Апликации за 'рбет, хоризонтални и крем● Предвремени терминални кутии за капки● области на отворено; Сурова околинаКарактеристики:● Ниска загуба на вметнување, ......

Испрати барање

Опис на производот

Апликација:

● FTTX/FTTH системи

Applications Ethernet апликации

● врски CATV

● Дистрибуција на оптички сигнал

● Пасивни оптички мрежи (ПОН)

● Апликации за 'рбет, хоризонтални и крем

● Предвремени терминални кутии за капки

● области на отворено; Сурова околина

Карактеристики:

● Ниска загуба на вметнување, голема загуба на поврат.

● Добро во повторливост и размена.

● 100% вметнување, загуба на враќање, крајно лице и.

● Инспекција за мешање.

● Одлична механичка издржливост.

● Во согласност со Telcordia GR-326-core.

● Обезбедува високи перформанси и сигурност во управувањето со оптичкото каблирање.

● Брза и лесна инсталација и реконфигурација.

● Едноставно ракување, нема потреба од специјална алатка.

● IP68 водоотпорен.

Техничка спецификација на печ -кабел

Конструкции	Единица	Описи
Броење на влакна		Симплекс
Бранова должина	nm	1310/1550
Вметнување загуба	ДБ	≤0,50 (типично: 0,3)
Загуба на поврат	ДБ	≥55 (АПЦ)
Боја на кабелска јакна		Црна
Кабел надворешен дијаметар	мм	Φ5,0 (0,2 ±)
Режим на влакна		Единечен режим: G657 A2
Кабелска јакна материјал		LSZH (УВ заштита и отпорност на пожар)
Тежина на кабел	Кг/км	28 （приближно
Содржина за печатење		Прилагодливо
Должина	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Толеранција: ± 0,5 милиони)
Тип на конектор		Внесување: Accord Optitap SC/APC
Тип на конектор		Излез: Accord Optitap SC/APC
Водоотпорна оценка		IP68
Сила на затегнување	N	200
Работна температура	℃	-20 ~ +65

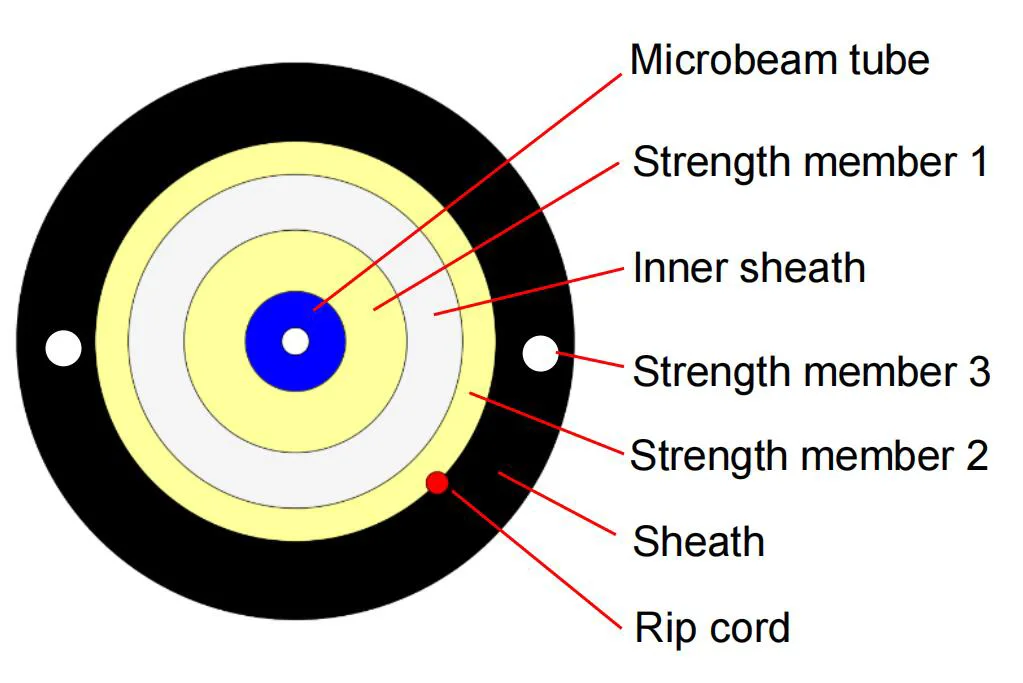

Кабелски пресек

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Големина на структурата на кабелот

Ставка	Содржина	Спецификации
Влакна	Број	1
	Тип	G.657A2
	Боја	Сина
Микробем цевка	Материјал	Lszh
	Боја	Сина
	Дијаметар (мм)	0,9 ± 0,05
Внатрешна обвивка	Дијаметар (мм)	2,2 ± 0,05
	Дебелина (мм)	0,4 ± 0,05
	Боја	Бренова коска/бел/беж
	Материјал	Lszh
	Член на јачина 1	Арамид предиво 1100d*3
Член на јачина 2	Материјал	Арамид предиво
Член на јачина 2	Количина	1100d*7
Член на јачина 3	Материјал	Залепен Фрп
Член на јачина 3	Дијаметар (мм)	0,5*2
Рип -кабел	Број	1
Рип -кабел	Боја	Црвено
Обвивка	Материјал	LSZH (УВ заштита и отпорност на пожар)
	Дијаметар (мм)	5,0 ± 0,2
	Дебелина (мм)	1,1 ± 0,1
	Боја	Црна
Тежина на кабел	Кг/км	28 ± 3

Перформанси на кабел за оптички влакна

Сите карактеристики на кабелското влакно (влакна на готовиот кабел) се, барем, во согласност со препораката ITU-T G.657A2 и ќе бидат како што следува.

Ставка	Спецификација
Тип на влакна	Единечен режим
Материјал со влакна	Допирана силика
Коефициент на слабеење @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm По формирање на кабел @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Кабелска намалување на брановата должина	≤ 1260 nm
Нулта дисперзија на бранова должина	1300 ~ 1324 nm
Наклон со нулта дисперзија	≤ 0,092 ps/(nm2.km)
Pmd @ 1550 nm	.10.1 ps/km1/2
Хроматска дисперзија @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) .018,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Дијаметар на полето на режимот @ 1310 nm	8.5-9.3um
Грешка во концентричноста на јадрото / облеката	≤ 0,5 еден
Дијаметар на обложување	125,0 ± 0,7 еден
Обложување на не-кружесност	≤5%
Примарен дијаметар на облогата	242 ± 7 еден
Примарна облога / обвивка за концентричност	≤10 μm
Обложување на не-кружесност	≤0,7%
Слабеење со загуба на свиткување на кабел 1 Свртете 1 Мандрел 7,5 мм 10 се врти 1 мандрел 15мм	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

Опсег на температура на апликација

Оперативен опсег на температура	: -20 ℃ до +65
Опсег на температура на складирање / транспорт	: -20 ℃ до +65
Опсег на температура на инсталацијата	: -20 ℃ до +65

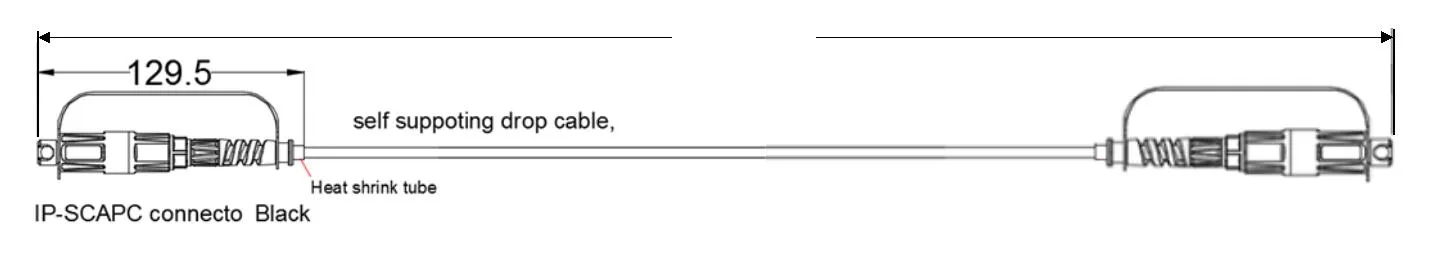

Димензионален цртеж

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

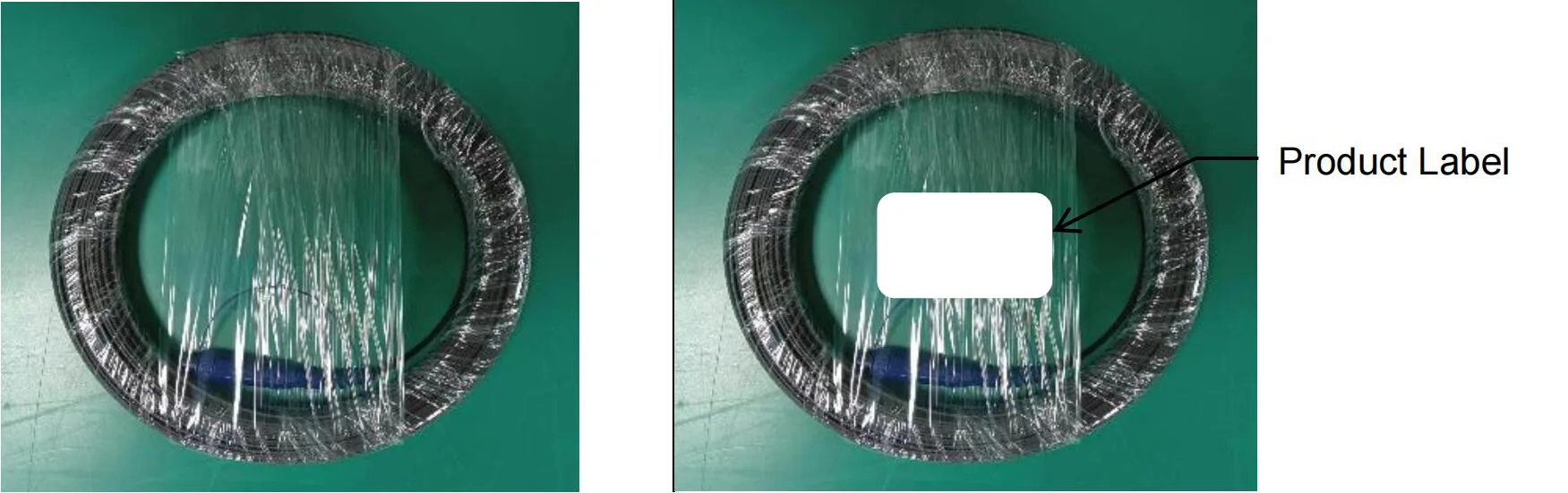

Пакет

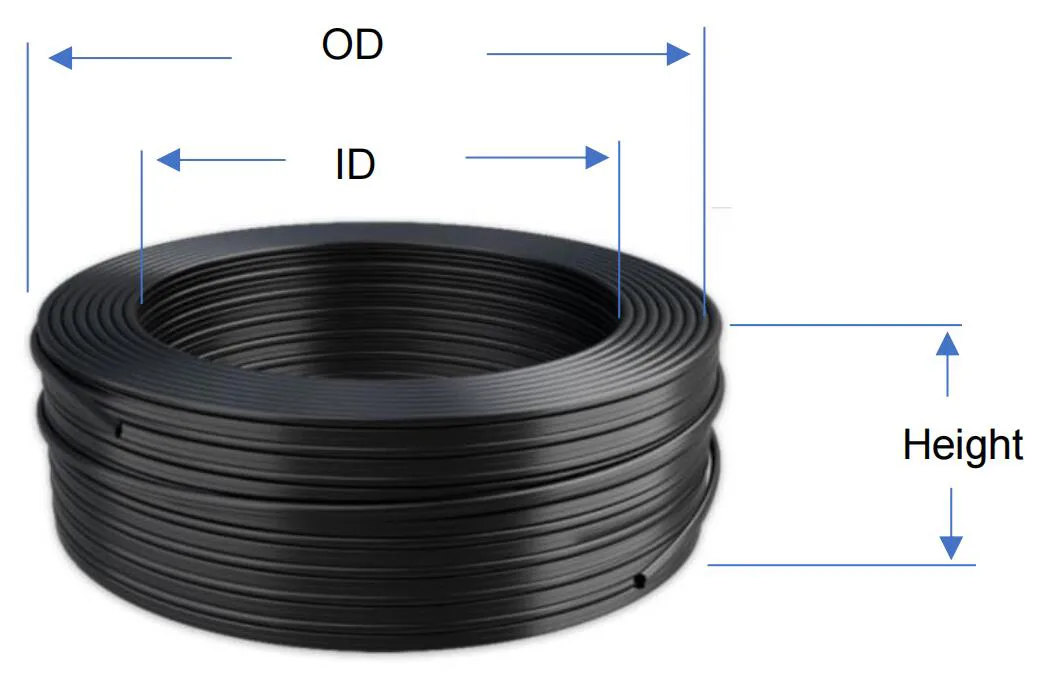

Ликвидација на калем на влакна:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
