Надземна жица за заземјување со композитни оптички влакна со една цевка

Заземјување со композитни оптички влакна со уни-цевка (OPGW) е надземен хибриден кабел кој содржи оптичко влакно, кој има повеќе функции како што се надземна жица за заземјување и оптичка комуникација.

Испрати барање

Опис на производот

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) е надземен хибриден кабел кој содржи оптичко влакно, кој има повеќе функции како што се надземна жица за заземјување и оптичка комуникација. За разлика од традиционалните надземни жици за заземјување, овој производ интегрира оптички комуникациски компоненти во структурата на кабелот, реализирајќи ја интеграцијата на заштитата на преносната линија и преносот на информации, што може ефективно да ги намали трошоците за изградба и трошоците за работа и одржување на напојувањето и комуникациските мрежи.

Опсег на примена на жица за заземјување со композитни оптички влакна со единечна цевка

Ориенталфибер уни-цевка со композитни оптички влакна надземна жица главно се користи за 110KV, 220KV, 500KV, 750KV и комуникациски линии на надземни високонапонски преносни системи. Покрај во електроенергетската индустрија, производот е исто така широко користен во железничкиот транзит, автопатот, петрохемиската, рударската и другите индустрии на кои им е потребна и заштита на надземната земја и оптичка комуникација со голема брзина, обезбедувајќи стабилна и ефикасна поддршка за пренос на податоци за индустриското производство и работа.

Структура на производот

Основни компоненти

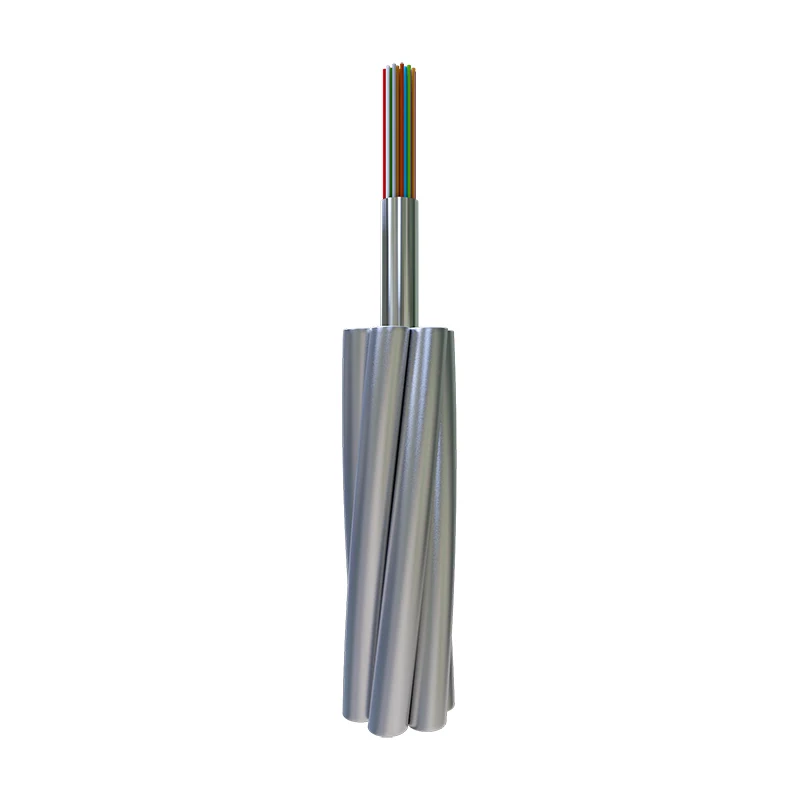

Надземната жица со композитни оптички влакна Orientalfiber Uni-tube усвојува научен и разумен структурен дизајн, а неговите основни компоненти вклучуваат единица за оптички влакна, жица од алуминиумска легура, челично јадро и надворешна обвивка. Единицата за оптички влакна е поставена во една цевка, која ефикасно го штити оптичкото влакно од надворешни механички оштетувања и ерозија на околината; жицата од алуминиумска легура и челичното јадро се одговорни за носење на силата на истегнување и обезбедување стабилност на кабелот за време на надземната работа; надворешната обвивка е изработена од висококвалитетни материјали против стареење и отпорни на корозија, со што се продолжува работниот век на производот.

Структурни предности

Дизајнот на структурата со една цевка на композитната жица со оптички влакна Uni-tube ја прави структурата на производот компактна, што е погодно за транспорт и инсталација. Во исто време, разумната дистрибуција на внатрешните компоненти гарантира дека производот има добри механички својства и комуникациски перформанси и може да се прилагоди на различни сурови надворешни средини како што се силен ветер, силен дожд, висока температура и ниска температура.

Карактеристики на производот

Карактеристики на механички перформанси

● Добра цврстина на истегнување: Производот е опремен со високо-цврсто челично јадро и жица од алуминиумска легура, кои можат да издржат голема затегнувачка сила, да се прилагодат на барањата за надземна инсталација на далноводи со висок напон на долги растојанија и да гарантираат дека кабелот не се скрши или деформира во нормални услови на употреба.

● Мал дијаметар, мала тежина, мало дополнително оптоварување на кулата: Во споредба со традиционалните композитни надземни жици за заземјување, жицата за заземјување со оптички влакна со единечна цевка има помал дијаметар и помала тежина, што може да го намали дополнителното оптоварување на преносната кула, да ја намали инвестицијата во изградбата на кулата и да ја подобри севкупната стабилност на преносната линија на електрична енергија.

Карактеристики на перформансите на комуникацијата

● Лесна за изработка на соодветна оптичка единица за вишок на влакна: Структурата со една цевка е погодна за уредување на вишокот на должина на оптичките влакна, што може ефикасно да ја компензира промената на должината на влакната предизвикана од температурна разлика и механичка деформација, да обезбеди стабилност на пренос на оптички сигнал и да го намали слабеењето на сигналот за време на преносот.

● Ниско слабеење на сигналот: Избраното висококвалитетно оптичко влакно има добри преносни перформанси, слабо слабеење на сигналот и може да реализира пренос на податоци со голема брзина на долги растојанија, задоволувајќи ги комуникациските потреби на високонапонските системи за пренос и различни индустриски сценарија.

Карактеристики на приспособливост кон животната средина

● Отпорност на корозија: Надворешната обвивка и внатрешните метални компоненти на производот се обработени со антикорозивна технологија, која може да се спротивстави на ерозијата на киселиот дожд, солената магла и други сурови средини, и е погодна за употреба во крајбрежни, индустриски и други области со сурови еколошки услови.

● Анти-стареење и отпорност на високи и ниски температури: Материјалот на производот има добри перформанси против стареење, може да се прилагоди на околината за долгорочна употреба на отворено и може да работи нормално во температурен опсег од -40℃ до 80℃, обезбедувајќи стабилна работа на производот во различни климатски региони.

Надземната жица со композитни оптички влакна со уни-цевка главно се користи за 110KV, 220KV, 500KV, 750KV и комуникациски линии на надземни високонапонски системи за пренос.

Карактеристики

● Добра цврстина на истегнување

● Мал дијаметар, мала тежина, мало дополнително оптоварување на кулата

● Лесно да се направи соодветна оптичка единица со вишок должина на влакна

Карактеристики на оптички влакна

	Слабеење				Пропусен опсег		Дисперзија на режимот на поларизација
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Индивидуални влакна	Вредност на врската за дизајнирање (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/км	≤0,1 пс/км
G655	—	—	—	≤0,22 dB/km	—	—	≤0,20ps/км	≤0,1 пс/км
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600 MHz.km	≥1200 MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200 MHz.km	≥600 MHz.km	—	—

Конструкции и перформанси

	Класификација	Материјал	Вредност
Градежништво	Оптички влакна	G652D/G655 итн.	2 - 48
	Заштитна цевка	Цевка од нерѓосувачки челик	1,5 - 6 мм
	Заглавена линија	AS жица/AA жица/Al Rod	1,5 - 6 мм
	Макс. Дијаметар		18 мм
	Макс. Пресек		200мм2
Карактеристично	Според стандардите како DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Јачина на истегнување (RTS) (kN)		280
	Макс. Јачина на кршење (N/100mm)		2200
	Макс. Капацитет на краток струен тек (40℃-200℃)(kA2s)		100
	мин. Радиус на свиткување (динамичен)		20D
	мин. Радиус на свиткување (статички)		15D
Перформанси на животната средина	Инсталација (℃)		-10 до +50
	Транспорт и работа (℃)		-40 до +65

Забелешка: D е дијаметар на кабелот.

Специфичен тип и технички податоци

Бр.	Технички податоци
Бр.	Тип на производ	Тип на структура	Макс. Број на влакна	Дел од AS Wire (мм²)	Дијаметар (мм)	Тежина на кабелот (кг/км)	Стапка на цврстина на истегнување (kN)	20 ℃ DC Отпор (Ω/км)	Кратко време Тековен капацитет (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, оптичка единица 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, оптичка единица 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥ 11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, оптичка единица 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, оптичка единица 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Карактеристики на механички и еколошки тестови

Ставка	Тест метод	Барања
Напнатост	IEC 60794-1-2-E1 Оптоварување: според структурата на кабелот Должина на примерокот: не помала од 10 m, поврзана должина не помала од 100 m Времетраење: 1мин	40% RTS без дополнително напрегање на влакна (0,01%), без дополнително слабеење (0,03 dB). 60% RTS напрегање на влакна≤0,25%, дополнително слабеење≤0,05dB (Нема дополнително слабеење по тестот).
Здроби	IEC 60794-1-2-E3 Вчитување: според горната табела, три точки Времетраење: 10мин	Дополнително слабеење на 1550nm ≤0,05dB/bre; Нема оштетување на елементите
Пенетрација на вода	IEC 60794-1-2-F5B Време: 1 час Должина на примерокот: 0,5 m Висина на вода: 1 m	Нема истекување на вода.
Температурен велосипедизам	IEC 60794-1-2-F1 Должина на примерокот: Не помалку од 500m Температурен опсег: -40℃ до +65℃ Циклуси: 2 Тестирање на температурен велосипед време на задржување: 12h	Промената на коефициентот на слабеење треба да биде помала од 0,1 dB/km на 1550 nm.
