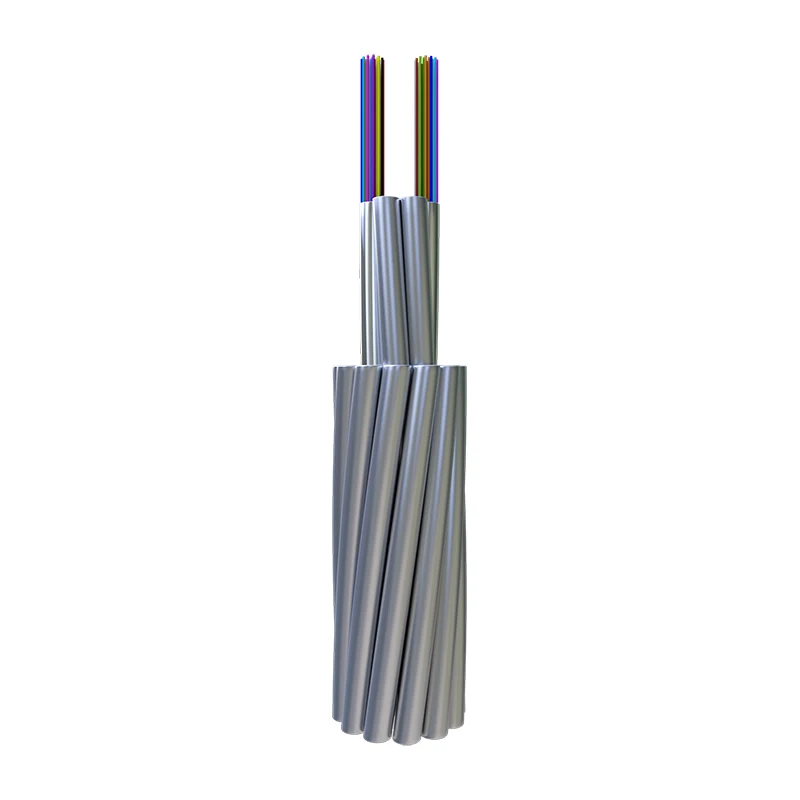

Композитно оптички влакна со влакно-цевки, надземни жица од земја

Слабеење

Ширина на опсег

Поларизација Дисперзија на режимот

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

Индивидуално Влакна

Дизајн Вредност на врската (М = 20, П = 0,01%)

G652d

—

—

≤0,35db/km

.20.21db/km

—

—

≤0.20ps/ км

≤0.1ps/ км

G655

—

—

—

.20.22db/km

—

—

≤0.20ps/ км

≤0.1ps/ км

50/125μm

.03.0db/km

.01.0db/km

—

—

≥600MHz.km

≥1200mhz.km

—

—

62,5/125μm

.53,5dB/km

.01.0db/km

—

—

≥200mhz.km

≥600MHz.km

—

—

Класификација

Материјал

Вредност

Изградба

Оптички влакна

G652D/G655 итн.

2 - 144

Заштита цевка

Цевка од не'рѓосувачки челик

1,5 - 6мм

Заробена линија

Како жица/аа жица/ал Род

1,5 - 6мм

Макс. Дијаметар

30мм

Макс. Пресек

500мм²

Карактеристично

Според стандардите како dl/t 832, IEC60794-4-10, IEEE1138

Макс. Јачина на затегнување (РТС) (КН)

700

Макс. Здроби јачина （n/100мм

3000

Макс. Краток тековен капацитет (40 ℃ до 200 ℃) (KA2S)

2000

Мин. Радиус на свиткување (динамичен)

20д

Мин. Радиус на свиткување (статички)

15д

Животна средина Перформанси

Инсталација (℃)

-10 до +50

Транспорт и работа (℃)

-40 до +65

Бр.

Технички податоци

Тип на производ

Тип на структура

Макс. Влакна
Брои

Дел од како жица
(Mm2)

Дијаметар

（Mm

Тежина на кабел
(кг/км)

Оценете ја силата на затегнување

（KN

20 ℃ DC

Отпор

（Ω/km

Тековен капацитет на кратко време

（40-200 ℃ ka2.s

1

OPGW-48B1.3-90- [112; 45]

1/2.6/20AS ＋ 4/2.5/20AS

11/2.8/20as, Оптичка единица 2/2.5

48

≈90

13.2

≤641

≥112

≤0.98

≥45

2

OPGW-48B1.3-90- [57; 67]

1/2,6/40AS ＋ 4/2,5/40AS

11/2,8/40А, Оптичка единица 2/2.5

48

≈90

13.2

≤457

≥57

.50.52

≥67

3

OPGW-24B1.3-100- [118; 50]

1/2.6/20AS ＋ 5/2.5/20AS

11/2.8/20as, Оптичка единица 1/2.5

24

≈100

13.2

≤674

≥118

≤0.93

≥50

4

OPGW-24B1.3-100- [60; 74]

1/2,6/40AS ＋ 5/2.5/40AS

11/2,8/40А, Оптичка единица 1/2.5

24

≈100

13.2

≤479

≥60

≤0,49

≥74

5

OPGW-24B1.3-110- [133; 63]

1/2.6/20AS ＋ 5/2.5/20AS

10/3.2/20as, Оптичка единица 1/2.5

24

≈110

14

≤760

3333

.80.83

≥63

6

OPGW-24B1.3-110- [140; 68]

1/2.8/20AS ＋ 5/2,7/20AS

11/3.05/20as, Оптичка единица 1/2.6

24

≈110

14.3

≤791

≥140

.80,80

≥68

7

OPGW-24B1.3-110- [67; 95]

1/2.9/20AS ＋ 5/2.8/20AS

12/2,8/АА, Оптичка единица 1/2.7

24

≈37

≈74 (аа)

14.1

≤473

≥67

.0,40

≥95

8

OPGW-36B1.3-120- [145; 73]

1/3.0/20AS ＋ 5/2.9/20AS

12/2.9/20as, Оптичка единица 1/2.8

36

≈120

14.6

≤820

≥145

.70,77

≥73

9

OPGW-36B1.3-120- [95; 98]

1/3.0/30AS ＋ 5/2.9/30AS

12/2,9/30А, Оптичка единица 1/2.8

36

≈120

14.6

≤700

≥95

.50,55

≥98

10

OPGW-36B1.3-120- [74; 110]

1/3.0/40AS ＋ 5/2,9/40AS

12/2.9/40А, Оптичка единица 1/2.8

36

≈120

14.6

≤582

≥74

.0.42

≥110

11

OPGW-72B1.3-120- [147; 76]

1/3.2/20AS ＋ 4/3.0/20AS

12/3.0/20AS, Оптичка единица 2/2.9

72

≈120

15.2

≤832

≥147

.70,76

≥76

12

OPGW-72B1.3-120-2 [96; 101]

1/3.2/30AS ＋ 4/3.0/30AS

12/3.0/30AS, Оптичка единица 2/2.9

72

≈120

15.2

≤711

≥96

.50.53

≥ 101

13

OPGW-72B1.3-120- [74; 114]

1/3.2/40AS ＋ 4/3.0/40AS

12/3.0/40AS, Оптичка единица 2/2.9

72

≈120

15.2

≤591

≥74

.0,40

≥114

14

OPGW-36B1.3-130- [155; 85]

1/3.2/20AS ＋ 5/3.0/20AS

12/3.0/20AS, Оптичка единица 1/2.9

36

≈130

15.2

≤879

≥155

.70,72

≥85

15

OPGW-36B1.3-130- [102; 114]

1/3.2/30AS ＋ 5/3.0/30AS

12/3.0/30AS, Оптичка единица 1/2.9

36

≈130

15.2

≤751

≥ 102

≤0,50

≥114

16

OPGW-36B1.3-130- [79; 137]

1/3.2/40AS ＋ 5/3.0/40AS

12/3.0/40AS, Оптичка единица 1/2.9

36

≈130

15.2

≤624

≥79

.0,40

37137

17

OPGW-36B1.3-140- [175; 100]

1/3.3/20AS ＋ 5/3.2/20AS

12/3.2/20as, Оптичка единица 1/3.1

36

≈140

16.1

≤995

≥175

.60,65

≥100

18

OPGW-36B1.3-140- [115; 140]

1/3.3/30AS ＋ 5/3.2/30AS

12/3.2/30AS, Оптичка единица 1/3.1

36

≈140

16.1

50850

≥115

.0,45

≥140

19

OPGW-36B1.3-145- [86; 170]

1/3.3/20AS ＋ 5/3.2/20AS

12/3.2/AA, Оптичка единица 1/3.1

36

≈49

≈96 (аа)

16.1

≤611

≥86

.30.31

≥170

20

OPGW-48B1.3-150- [182; 123]

1/3.4/20AS ＋ 5/3.3/20AS

12/3.3/20as, Оптичка единица 1/3.2

48

50150

16.6

≤1055

≥182

.60,60

≥123

21

OPGW-48B1.3-150- [122; 165]

1/3.4/30AS ＋ 5/3.3/30AS

12/3.3/30AS, Оптичка единица 1/3.2

48

50150

16.6

≤901

≥122

.0.42

≥165

22

OPGW-48B1.3-150- [95; 195]

1/3.4/40AS ＋ 5/3.3/40AS

12/3.3/40А, Оптичка единица 1/3.2

48

50150

16.6

≤747

≥95

.30.33

≥195

23

OPGW-72B1.3-150- [172; 110]

1/3.4/20AS ＋ 4/3,3/20AS

12/3.3/20as, Оптичка единица 2/3.2

72

50150

16.6

≤998

≥172

.60.64

≥110

24

OPGW-72B1.3-150- [116; 147]

1/3.4/30AS ＋ 4/3,3/30AS

12/3.3/30AS, Оптичка единица 2/3.2

72

50150

16.6

≤853

≥116

.0,45

≥147

25

OPGW-48B1.3-170- [198; 150]

1/3.6/20AS ＋ 5/3.5/20AS

12/3.5/20as, Оптичка единица 1/3.4

48

≈170

17.6

≤1190

≥198

.50.54

50150

26

OPGW-72B1.3-170- [199; 156]

1/3.8/20AS ＋ 4/3,6/20AS

12/3.6/20as, Оптичка единица 2/3.5

72

≈170

18.2

≤1187

≥199

.50.54

≥156

27

OPGW-48B1.3-180- [252; 125]

1/3.8/14AS ＋ 5/3,6/14AS

12/3.6/14as, Оптичка единица 1/3.5

48

.180

18.2

371372

≥252

.70,72

≥125

28

OPGW-48B1.3-180- [211; 175]

1/3.8/20AS ＋ 5/3,6/20AS

12/3.6/20as, Оптичка единица 1/3.5

48

.180

18.2

≤1255

≥ 211

≤0,50

≥175

29

OPGW-48B1.3-180- [147; 234]

1/3.8/30AS ＋ 5/3,6/30AS

12/3.6/30AS, Оптичка единица 1/3.5

48

.180

18.2

≤1071

≥147

.30,35

≥ 234

30

OPGW-48B1.3-180- [113,262]

1/3.8/40AS ＋ 5/3,6/40AS

12/3,6/40А, Оптичка единица 1/3.5

48

.180

18.2

≤888

≥113

.20.28

≥ 262

31

OPGW-48B1.3-235- [268; 243.4]

1/2.7/20AS ＋ 4/2,5/20AS

12/2.5/20AS+13/3.8/20AS,

Оптичка единица 1/3.5

48

≈235

20.3

≤1594

≥ 268

≤0,38

≥243.4

Ставка

Тест Метод

Барања

Затегнување

IEC 60794-1-2-E1

Оптоварување: Според структурата на кабелот

Примерок Должина: Не помалку од 10м, поврзана должина не помалку од100м

Времетраење Време: 1мин

40%РТ Нема дополнително вирус （0,01%）, нема дополнително слабеење (0,03dB).

60%РТ fi bre вирус 0,25%， Дополнително Слабеност= 0,05dB

(Не Дополнително слабеење по тестот).

Здроби

IEC 60794-1-2-E3

Оптоварување: Според горенаведената табела, три бода

Времетраење Време: 10 мин

Дополнително слабеење на 1550nm ≤0.05db/fi bre; Нема штета на елементите

Вода Пенетрација

IEC 60794-1-2-F5B

Време : 1 час должина на примерокот: 0,5м

Вода Висина: 1м

Не Истекување на вода.

Температура Велосипедизам

IEC 60794-1-2-F1

Примерок Должина: Не помалку од 500м

Температура Опсег: -40 ℃ до +65

Циклуси: 2

Температура Тест за велосипедизам живеат време: 12 ч

На Промената во слабеењето на коефициентот ќе биде помала од 0,1dB/km на 1550nm.
