● влакна лепени жици од различни структури
● Оптички патеки со голема брзина за мрежни влакна до дома (FTTH)
● Кабли со минимални барања за свиткување
● Мали оптички компоненти

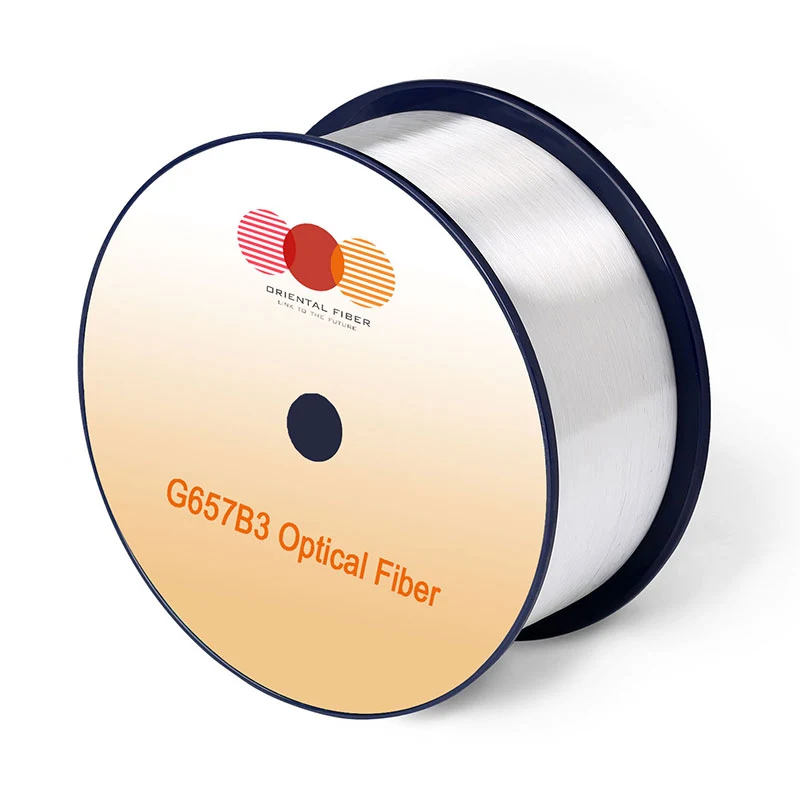

Оптичките перформанси се подобри од онаа што ја препорачува ITU-T G.657.B3 и IEC 60793-2-50 B6.B3, со радиус на свиткување дури 5мм, што може да ги исполни комплексните услови за инсталација во MDU и FTTH, како што се агли, врзување, високо напнатост на оптоварување, итн.
● Минималниот радиус на свиткување може да достигне 5мм, што е целосно компатибилно со сите G.652.d Оптички влакна
● Ниско слабеење, исполнување на барањата за работа на опсегот O-E-S-C-L
● Ниска загуба на свиткување, погодна за барање оптички дизајни на кабел, вклучувајќи кабли со ленти
● Точни геометриски параметри и голема MFD обезбедуваат мала загуба на спојување и висока ефикасност на спојување
● Висока вредност од втората, исполнување на долг животен век на минималниот радиус на свиткување
|
Карактеристики |
Услови |
Специфично вредности |
Единици |
|
|
Оптички Карактеристики |
||||
|
Слабеење |
1310nm |
.30,35 |
[db/km] |
|
|
1383nm （по H2-AGE |
.30,35 |
[db/km] |
||
|
1550nm |
.20.21 |
[db/km] |
||
|
1625nm |
.20.23 |
[db/km] |
||
|
Слабеење наспроти бранова должина Макс. α диекција |
1285-1330nm, In Упатување на 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, In упатување на 1550nm |
.0.02 |
[db/km] |
||
|
Нула Дисперзија на бранова должина (λ0) |
- |
1300-1324 |
[nm] |
|
|
Нула Дисперзија наклон (S0) |
- |
≤0.092 |
[PS/(NM2 · km)] |
|
|
PMD |
Максимум Индивидуални влакна |
- |
.10.1 |
[PS/√km] |
|
Вредност за дизајн на врската （M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Типичен Вредност |
- |
0.04 |
[PS/√km] |
|
|
Кабел Cuto = бранова должина (λCC) |
- |
≤1260 |
[nm] |
|
|
Режим Дијаметар на полето （MFD |
1310nm |
8.2-9.0 |
[μm] |
|
|
1550nm |
9.1-10.1 |
[μm] |
||
|
Ективниот индекс на рефракција на групите （ne） |
1310nm |
1.468 |
- |
|
|
1550nm |
1.469 |
- |
||
|
Точка Дисконтинуитети |
1310nm |
≤0.05 |
[ДБ] |
|
|
1550nm |
≤0.05 |
[ДБ] |
||
|
Геометриски Карактеристики |
||||
|
Обложување Дијаметар |
- |
125,0 ± 0,7 |
[μm] |
|
|
Обложување Не-кружност |
- |
.70.7 |
[%] |
|
|
Облога Дијаметар |
- |
235-245 |
[μm] |
|
|
Обложување-обложување Грешка во концентричноста |
- |
.12.0 |
[μm] |
|
|
Облога Не-кружност |
- |
.06.0 |
[%] |
|
|
Основно-облекување Грешка во концентричноста |
- |
.50.5 |
[μm] |
|
|
Навивам (радиус) |
- |
≥4 |
[М] |
|
|
Испорака Должина |
- |
Горе до 25.2 |
[км/ролна] |
|
|
Карактеристики на животната средина |
1310nm, 1550nm & 1625nm |
|||
|
Температура Зависна слабеење |
-60 ℃ до +85 |
≤0.05 |
[db/km] |
|
|
Температурна влажност Велосипедизам предизвикана од слабеење |
-10 ° C. до +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
ВАТЕРОАК Зависна слабеење |
23 ° C ， за 30 дена |
≤0.05 |
[db/km] |
|
|
Влажна Зависена зависност од топлина |
85 ° C. и 85% Rh ， за 30 дена |
≤0.05 |
[db/km] |
|
|
Суво Стареење на топлина |
85 ℃ ， за 30 дена |
≤0.05 |
[db/km] |
|
|
Механички Спецификација |
||||
|
Доказ Тест |
- |
.0 9,0 |
[N] |
|
|
- |
.1.0 |
[%] |
||
|
- |
≥100 |
[Kpsi] |
||
|
Макро-свиоци Индуцирана загуба |
1 Свртете околу мандата од 10 мм радиус |
1550nm |
≤0.03 |
[ДБ] |
|
1 Свртете околу радиус од 10 мм |
1625nm |
.10.1 |
[ДБ] |
|
|
1 Свртете околу радиус од 7,5 мм |
1550nm |
≤0.08 |
[ДБ] |
|
|
1 Свртете околу мандата од 7,5 мм радиус |
1625nm |
.20.25 |
[ДБ] |
|
|
1 Се врти околу радиус од 5 мм |
1550nm |
.10,15 |
[ДБ] |
|
|
1 Се врти околу радиус од 5 мм |
1625nm |
.0,45 |
[ДБ] |
|
|
Облога Лента сила |
Типичен Просечна сила |
1.5 |
[N] |
|
|
врв сила |
1.3-8.9 |
[N] |
||
|
Динамичен Параметар за замор (НД) |
- |
≥ 20 |
- |
|
