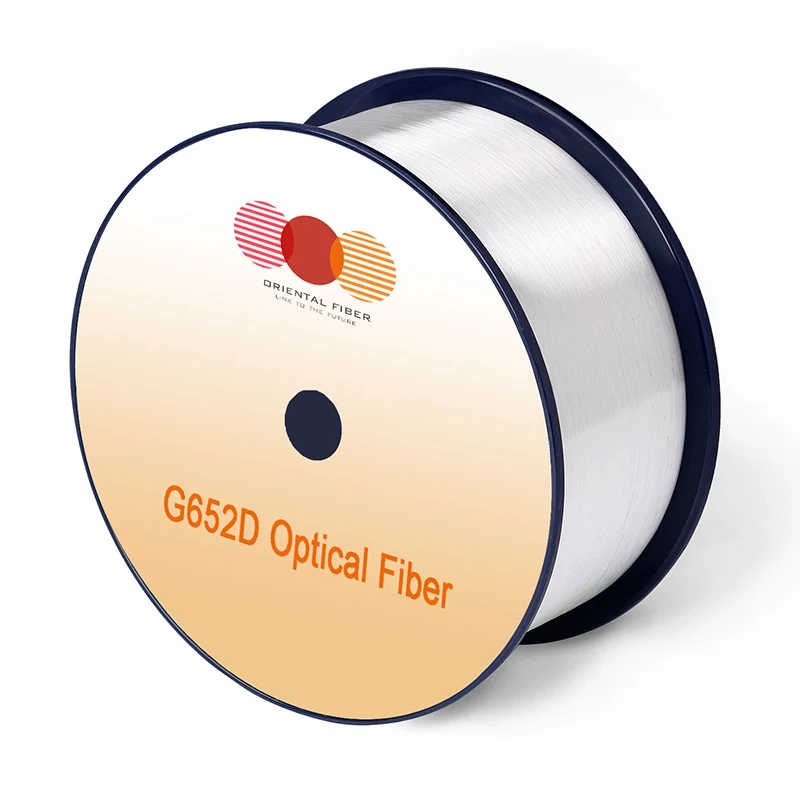

Поради широкиот достапен спектар и одличните оптички перформанси, единечен режим оптички влакна G.652d е најдобриот избор за поддршка на различни апликации како што се Етернет, Интернет протокол (IP), асинхрон режим на трансфер (банкомат), синхрона оптичка мрежа (SONET) и поделба на поделба на бранова должина (WDM). Fiber обезбедува повеќе ширина на опсег за 'рбетот, метрополитенската област и пристапните мрежи.
Влакна ги исполнува или надминува препораката ITU-T G.652D и IEC 60793-2-50 тип Б1.3 Спецификации на влакна.
Наменето да работи низ целиот спектрален опсег од 1260-1625 nm, обезбедувајќи 50% повеќе употребливи бранови должини за зголемен капацитет на пренос
Одличните оптички перформанси поддржуваат голема брзина на технологии за пренос, како што се DWDM и CWDM
Да се биде компатибилен со постојната опрема од 1310 nm
Добра заштита и одлична стабилност на стриптизлична сила
Точни геометриски параметри кои обезбедуваат мала загуба на спојување и висока ефикасност на спојување
|
Карактеристики |
Услови |
Наведени вредности |
Единици |
|
|
Оптички карактеристики |
||||
|
Слабеење |
1310nm |
.30,34 |
[db/km] |
|
|
1383nm (по H2-стареење) |
.30,34 |
[db/km] |
||
|
1550nm |
.20.20 |
[db/km] |
||
|
1625nm |
.20.24 |
[db/km] |
||
|
Слабеење наспроти бранова должина Макс. α диекција |
1285-1330nm, во врска со 1310nm |
≤0.03 |
[db/km] |
|
|
1525-1575nm, во врска со 1550nm |
.0.02 |
[db/km] |
||
|
Дисперзија коефициент |
1285-1340nm |
-3,5 до 3,5 |
[PS/(nm · km)] |
|
|
1550nm |
≤18 |
[PS/(nm · km)] |
||
|
1625nm |
≤22 |
[PS/(nm · km)] |
||
|
Нулта дисперзија бранова должина (λ0) |
- |
1300-1324 |
[nm] |
|
|
Нулта наклон на дисперзија (S0) |
- |
≤0.092 |
[PS/(NM2 · km)] |
|
|
Типична вредност |
- |
0.086 |
[PS/(NM2 · km] |
|
|
PMD |
Максимално индивидуално влакно |
- |
.10.1 |
[PS/√km] |
|
Вредност за дизајн на врската （M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Типична вредност |
- |
0.04 |
[PS/√km] |
|
|
Кабелска исечена бранова должина (λCC) |
- |
≤1260 |
[nm] |
|
|
Дијаметар на полето на режимот （MFD |
1310nm |
8.7-9.5 |
[μm] |
|
|
1550nm |
9.8-10.8 |
[μm] |
||
|
Ективниот индекс на рефракција на групите （ne） |
1310nm |
1.466 |
- |
|
|
1550nm |
1.467 |
- |
||
|
Дисконтинуитети на точка |
1310nm |
≤0.05 |
[ДБ] |
|
|
1550nm |
≤0.05 |
[ДБ] |
||
|
Геометриски карактеристики |
||||
|
Дијаметар на обложување |
- |
125,0 ± 0,7 |
[μm] |
|
|
Обложување на не-кружесност |
- |
.01.0 |
[%] |
|
|
Дијаметар на облогата |
- |
235-250 |
[μm] |
|
|
Грешка во концентричноста на обложување на обложување |
- |
.12.0 |
[μm] |
|
|
Обложување на не-кружесност |
- |
.06.0 |
[%] |
|
|
Грешка во концентричноста на јадрото |
- |
.60.6 |
[μm] |
|
|
Навивам (радиус) |
- |
≥4 |
[М] |
|
|
Должина на испорака |
- |
До 50,4 |
[км/ролна] |
|
|
Карактеристики на животната средина |
1310nm, 1550nm & 1625nm |
|||
|
Температурна зависност од слабеење |
-60 ℃ до +85 |
≤0.05 |
[db/km] |
|
|
Велосипедизам со температурна влажност предизвикана од слабеење |
-10 ° C до +85 ° C, 98% RH |
≤0.05 |
[db/km] |
|
|
Зависеност предизвикана од зависноста на потопување на вода |
23 ° C ， за 30 дена |
≤0.05 |
[db/km] |
|
|
Влажна слабеење предизвикана од зависност од топлина |
85 ° C и 85% RH ， за 30 дена |
≤0.05 |
[db/km] |
|
|
Сува стареење на топлина |
85 ℃, за 30 дена |
≤0.05 |
[db/km] |
|
|
Механички спецификации |
||||
|
Тест за докажување |
- |
.0 9,0 |
[N] |
|
|
- |
.1.0 |
[%] |
||
|
- |
≥100 |
[Kpsi] |
||
|
Макро-свиткување предизвикана од слабеење |
100 се врти околу радиус од 30 мм |
1625nm |
≤0.05 |
[ДБ] |
|
100 се врти околу радиус од 25 мм |
1310nm и 1550nm |
≤0.05 |
[ДБ] |
|
|
1 свртете околу радиус од 16 мм |
1550nm |
≤0.05 |
[ДБ] |
|
|
Стрип сила за обложување |
Типична просечна сила |
1.5 |
[N] |
|
|
Врвна сила |
1.3-8.9 |
[N] |
||
|
Параметар за динамичен замор (НД) |
- |
≥ 20 |
- |
|
