Пред-конекторизирана кутија за дистрибуција на кабел за оптички влакна GFS-8BY & -1

1. Генерал

1.1 Опис

Пред-конекторизирана оптички дистрибуција кутија како најнапредна опрема за јазол на дистрибуција на мрежни FTTX, обезбедуваат брза и сигурна врска, добра заштита и управување со мрежата FTTX.

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

1.3 Апликации за животна средина

2. Карактеристики

1. Долната обвивка и горниот капак се заваруваат со заварување со топла плоча, што не може да се одвои.

2. Материјал: стр.

3. Доказ за влага, водоотпорен, отпорен на прашина, анти-стареење.

4. Ниво на заштита до IP68.

5. Внатрешноста е опремена со сплитер 1x2 FBT+ 1x8 PLC Splitter или Splitter 1x8 PLC.

6. Метод на инсталација: поставен од пол, монтиран со воздушно, монтиран wallид.

7. Може да биде опремен со фиока за складирање на кабел за кабел за да се исполни складирањето на 30 метри 5 мм тркалезен кабел.

3. Спецификации

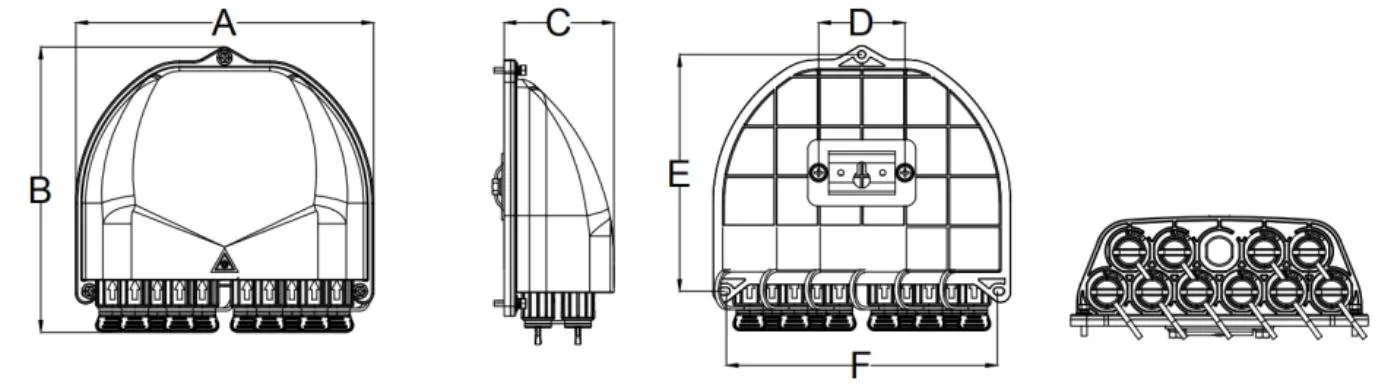

3.1 Механички спецификации

4. Конфигурација

Главни оптички параметри

Оптичките параметри прикажани во табелата погоре се стандардни вредности и можат да се прилагодат според барањата.

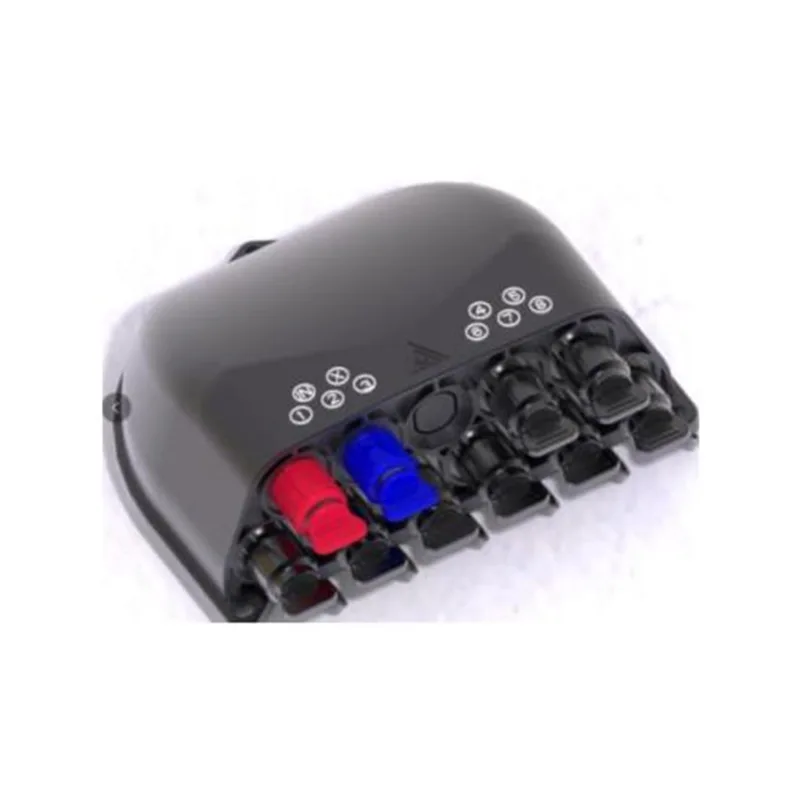

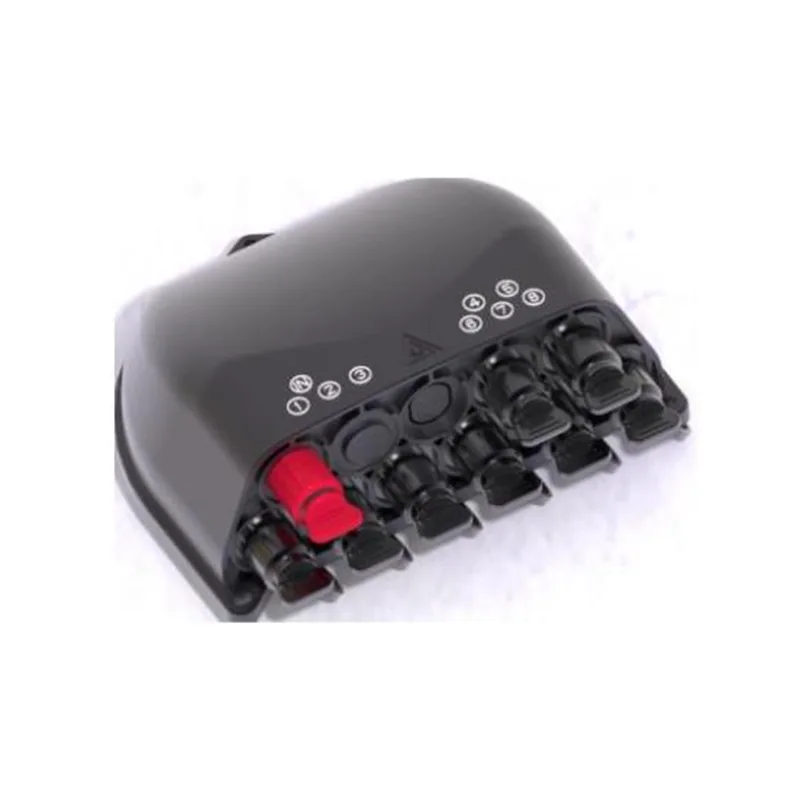

5. слика на производот

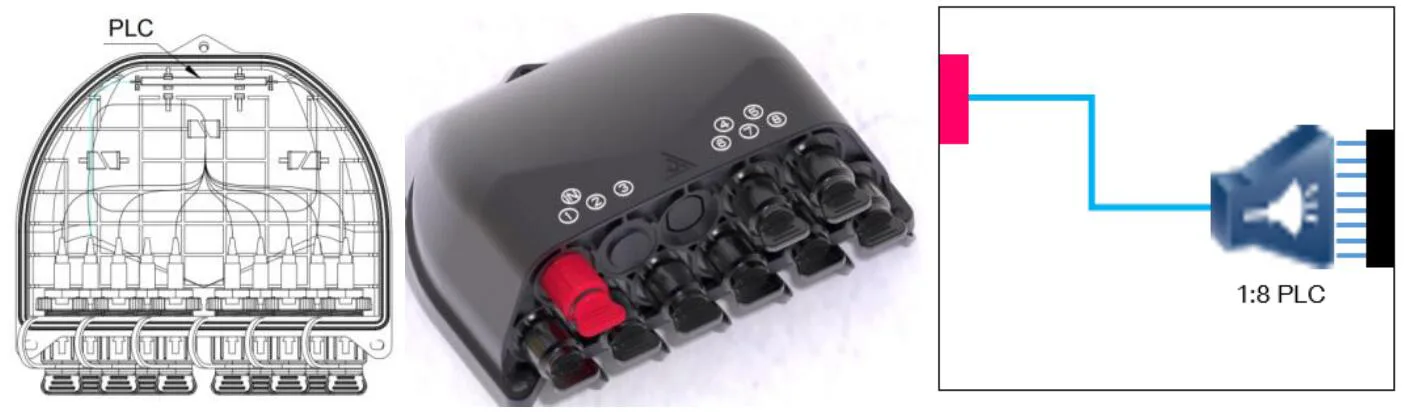

5.1 начини на кабел за производи:

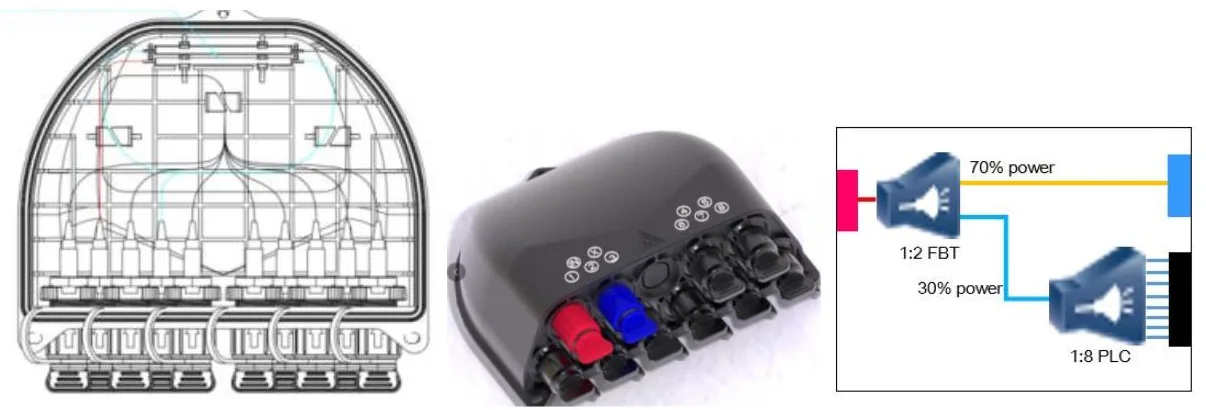

Plc на врвот, FBT на дното

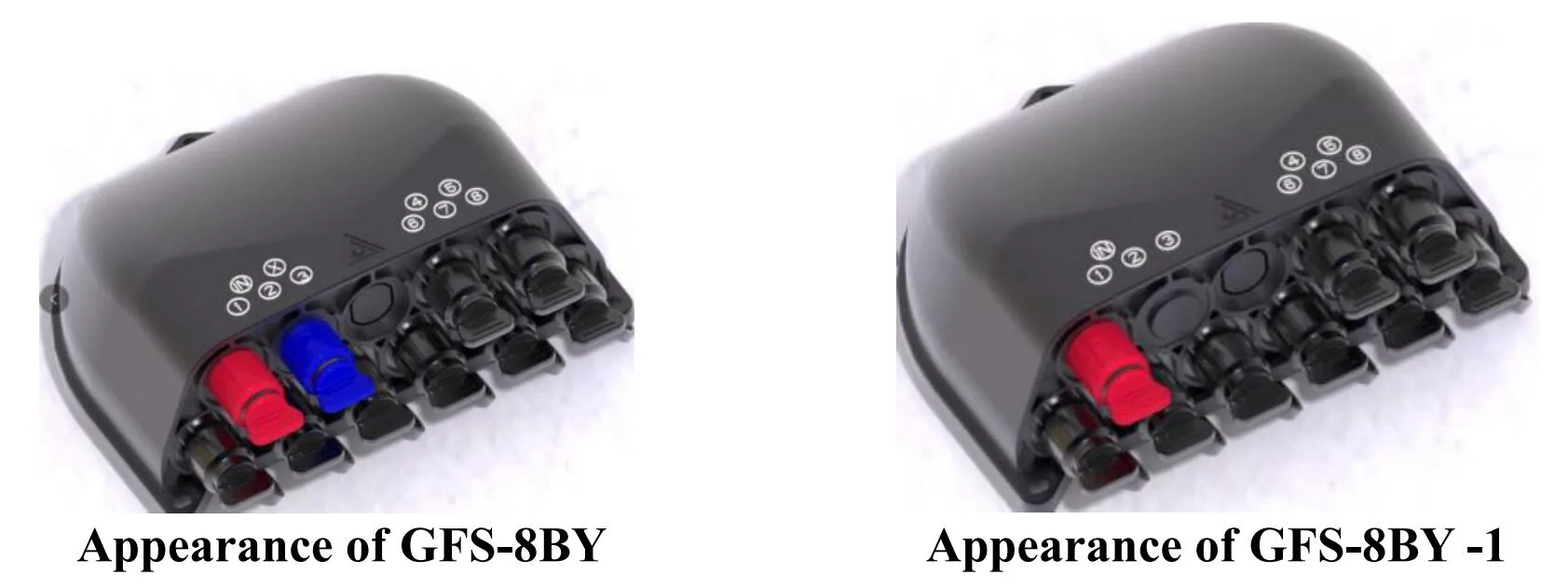

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter кабел начини)

GFS-8BY-1 (1 * 8 PLC Splitter Cable Ways)

5.2 Конфигурација

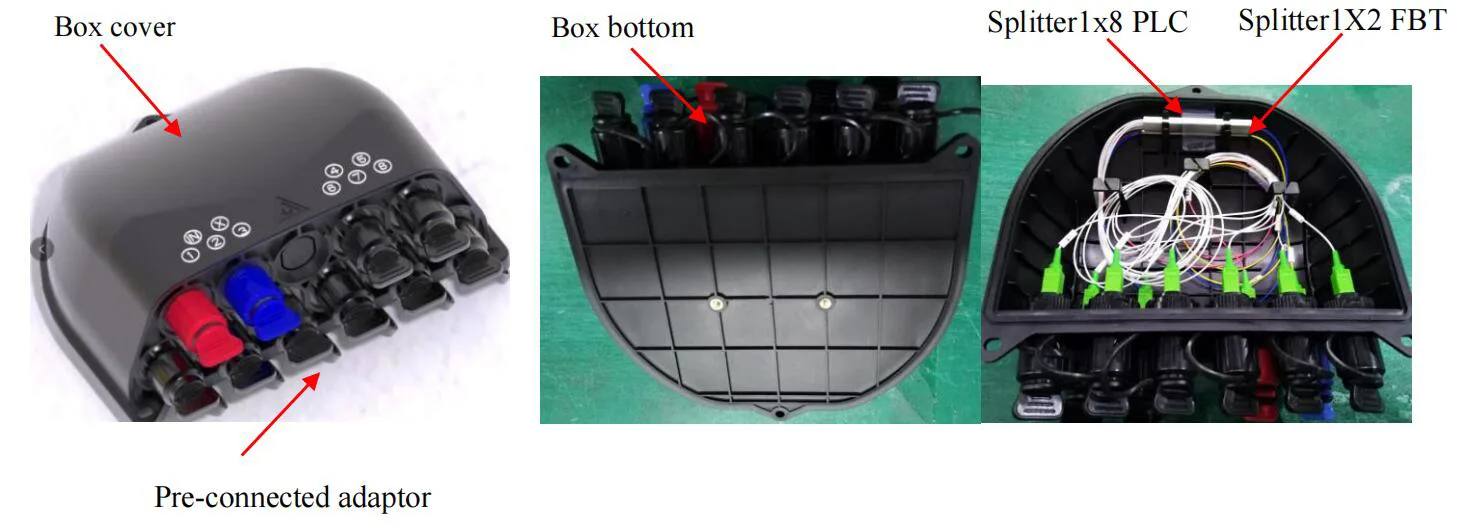

5.2.1 Главни делови

5.2.2 Додатоци

Бр.	Име на дел	Референтна слика	Единица	Количина	Забелешка
1	Корисници е	/	компјутери	1	Во
2	Извештај за тест за сплитер	/	компјутери	1	Во

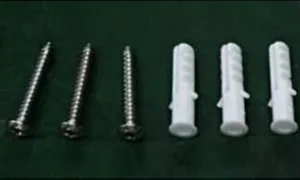

3	Комплет монтиран со wallидови		Поставете	1	По избор како клиент барање

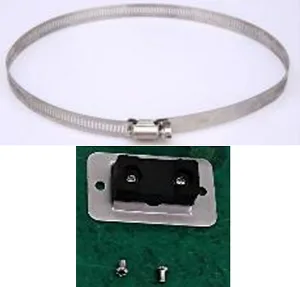

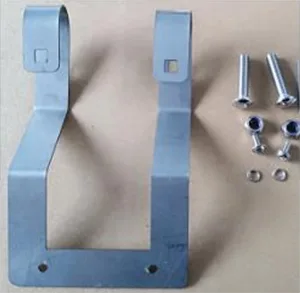

4	Комплет поставен од пол		Поставете	1	По избор како клиент барање
5	Комплет за воздушно поставување		Поставете	1	По избор како клиент барање

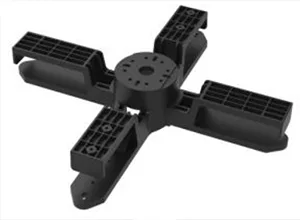

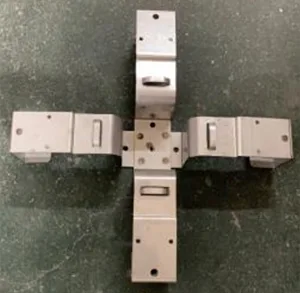

6	Кабел за капка фиока за складирање		Поставете	1	По избор како клиент барање
7	Кабел за капка фиока за складирање		Поставете	1	По избор како клиент барање

6. Карактеристики на животната средина

Овој производ е во согласност со Директивата за заштита на животната средина ROHS, а содржината на олово, кадмиум, жива, хексавалентен хром, полиброминиран бифенил (PBB) (PBB) и полиброминиран дифенил етер (PBDE) не го надминуваат границата.

7. Инсталација

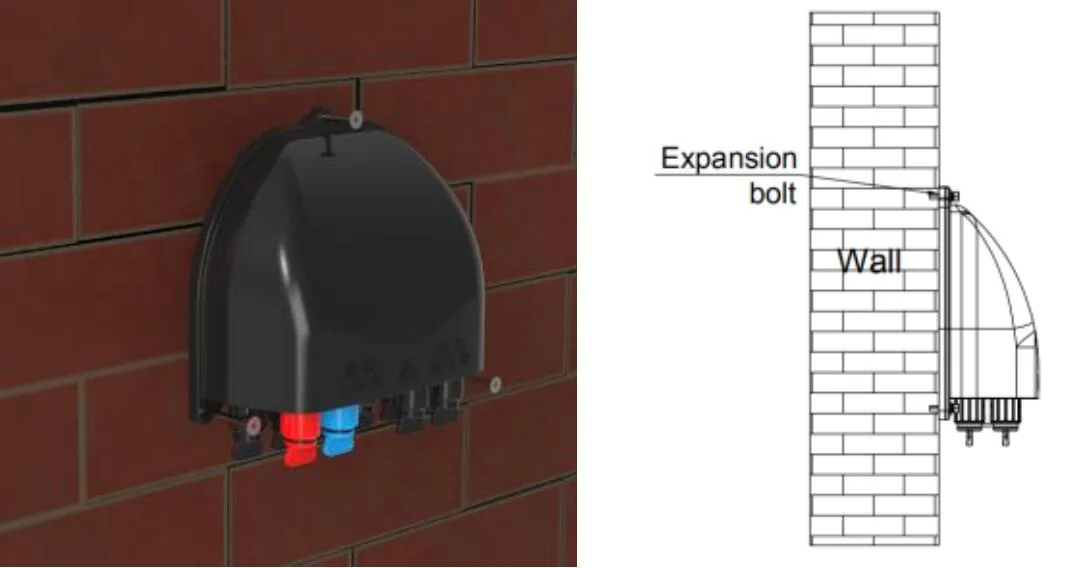

7.1. Инсталација поставена со wallидови

Вежбајте 3 дупки во wallидот Според димензијата, ставете го приклучокот за експанзија φ7.5*40, ставете ја кутијата за да одговара на дупките и да користите завртки за прицврстување.

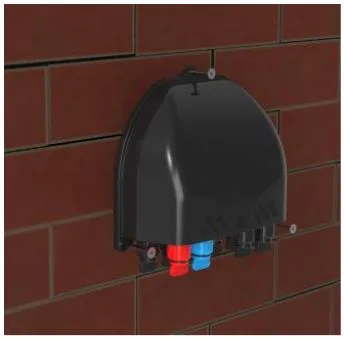

Инсталација поставена со wallидови

7.2. Инсталација поставена со пол

Поминете го прстенот на обрачот низ слотот на задната плоча и поправете го на телекомуникацискиот пол

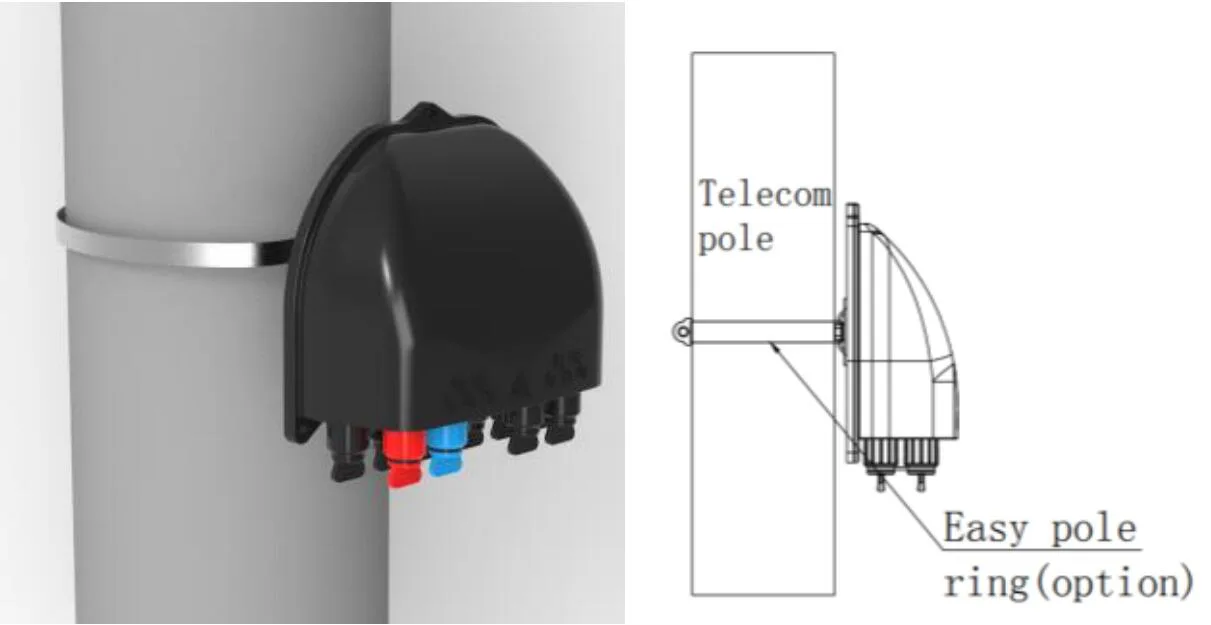

Инсталација поставена со пол

7.3. Инсталација поставена со wallидови (со фиока за складирање на кабел)

Вежба 4 дупки во wallидот според димензијата на дупката за монтирање на лентата за складирање на кабелот за кабел, ставете го приклучокот за експанзија φ 8 * 40, поставете ја кутијата за да одговара на дупките и да се зацврсти со завртки.

Инсталација поставена со wallидови (со фиока за складирање на кабел за кабел

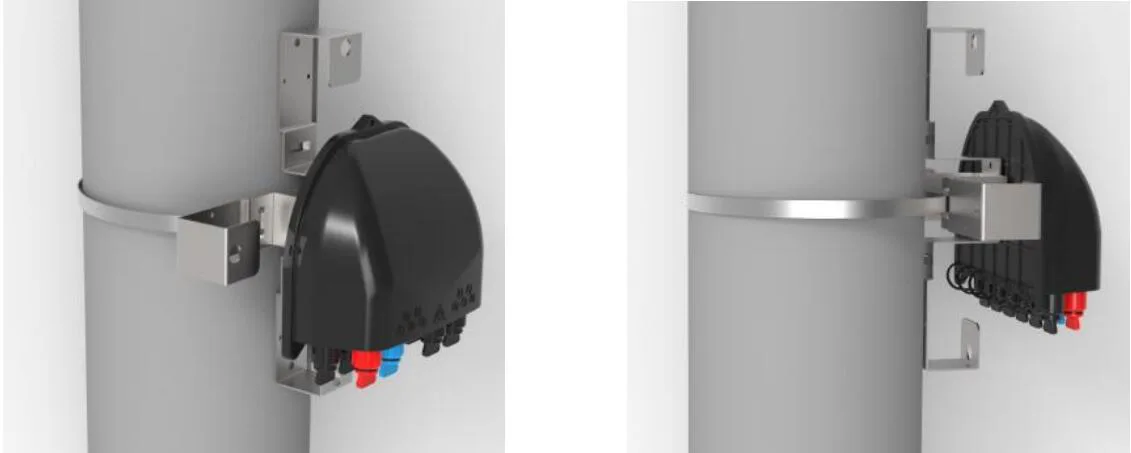

7.4. Инсталација поставена со пол (со фиока за складирање на кабел)

Поминете го појасот од не'рѓосувачки челик низ слотот на лентата за складирање на кабел за кабел и поправете го на столбот со тока.

Инсталација поставена со пол (со фиока за складирање на кабел)

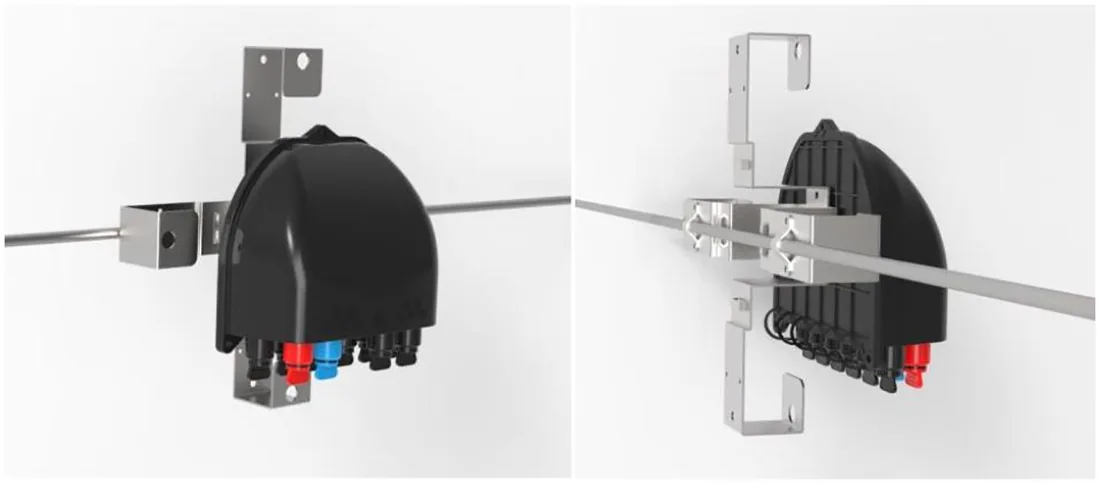

7.5. Инсталација поставена со воздушно поставување (со фиока за складирање на кабел)

Користете ја малата метална плоча за да ја поправите кутијата за дистрибуција на гласникот.

Инсталација поставена со воздушно поставување (со фиока за складирање на кабел)

8. Операција на конекторот

8.1 претходно поврзан адаптер - а （e

⚫ Ротирајте го делот на стрелката на конекторот за влакна спротивно од стрелките на часовникот и извадете го капачето за прашина.

⚫ Стрелката дел од конекторот за влакна е погоре, вметнете го конекторот за влакна во штекерот и потоа ротирајте ја стрелката дел во насока на стрелките на часовникот.

8.2 Пред -поврзан адаптер - Б （xl

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот

8.3 Пред -поврзан адаптер - в

⚫ Притиснете го лизгачкиот прстен на оптичкиот влакна преобразен приклучок во правец на стрелката за да го отстраните капачето за прашина; Притиснете го копчето за да го извадите капачето за прашина на адаптерот во правец на стрелката.

⚫ Порамнете го телото на преобразливиот приклучок со бравата на адаптерот сè додека не се прицврсти. Поврзете ги двете капаци на прашина на ист начин.

⚫ Инсталираниот префабрикуван приклучок го турка лизгачкиот прстен за да ја ослободи бравата, а потоа да го повлече главното тело наназад за да го оддели.

8.4 Пред -поврзан адаптер - Д.

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката.

⚫ Поврзете го претходно поврзаниот приклучок D и претходно поврзаниот адаптер d во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.5 Пред -поврзан адаптер - Е (А)

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката

⚫ Поврзете го претходно поврзаниот приклучок E и претходно поврзаниот адаптер E во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.6 претходно поврзан адаптер -f

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот.

9. пакет
