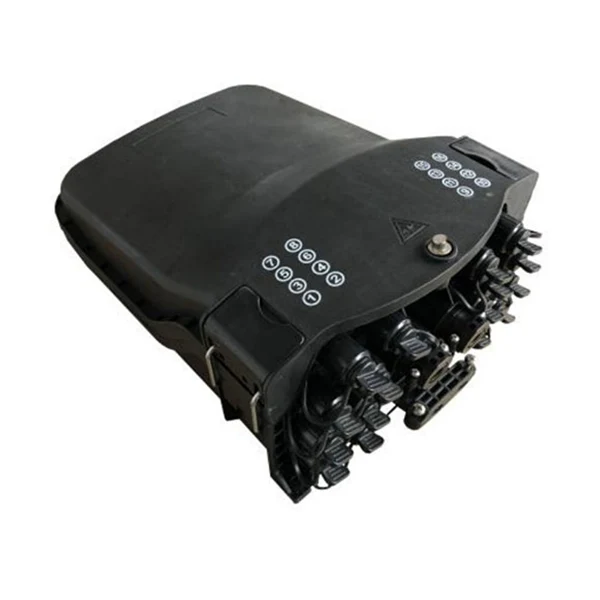

48 Дистрибутивна кутија за кабел со оптички влакна претходно поврзана со оптички влакна

Дистрибутивната кутија со оптички кабли со 48 оптички влакна од Orientalfiber е професионално решение дизајнирано да го рационализира распоредувањето на мрежата FTTX. Како водечки производ на Jiangsu Xuben Photoelectric Technology Co., Ltd, оваа дистрибутивна кутија интегрира спојување на влакна, разделување и поврзување на терминалите во единствено куќиште со висока издржливост.

Испрати барање

Опис на производот

Дистрибутивната кутија за кабел со оптички влакна со 48 јадра е специјално дизајнирана за сценарија за телекомуникациски инженеринг на отворено. Развиен во согласност со инженерските стандарди на кинескиот производител Orientalfiber, тој става примарен фокус на структурната сигурност и долгорочната оперативна стабилност. Куќиштето за производот е изработено од материјали со висока цврстина PP или PC+ABS, нудејќи цврста отпорност на вода, прашина и стареење. Со рејтинг за заштита IP65, тој обезбедува стабилност на внатрешните врски со оптички влакна дури и во сложени и тешки средини. Внатрешната структура е оптимизирана за да се олесни ефективно управување со радиусот на свиткување на влакна и уредно рутирање на каблите; се одликува со претходно поврзани адаптери и поддржува различни конфигурации на фиоката за спојување, со што се подобрува ефикасноста на инсталацијата и се поедноставуваат процедурите за одржување. Поддржувајќи повеќе методи за инсталација - вклучително и монтажа на столб, распоредување во воздух и монтажа на ѕид - оваа дистрибутивна кутија е идеално прилагодена за FTTH апликации и широк опсег на барања за распоредување на мрежа со оптички влакна на отворено.

Инженерски спецификации и интегритет на материјалот

За надворешната телекомуникациска инфраструктура, долговечноста на материјалот е критична. НаОриентални влакна 48 Дистрибутивна кутија за кабел со оптички влакна претходно поврзана со оптички влакнае дизајниран да издржи различни еколошки стресови без деградација.

Материјали за куќиште: Изработени од мешавини од ПП (полипропилен) со високо влијание или PC+ABS (поликарбонат и акрилонитрил бутадиен стирен) за врвна механичка заштита.
Отпорност на животната средина: Конструиран да биде отпорен на влага, водоотпорен, отпорен на прашина и против стареење.
Заштита од навлегување: Нивото на заштита достигнува IP65, обезбедувајќи внатрешните компоненти да останат суви и функционални за време на силен дожд или услови на висока влажност.

Техничка архитектура и управување со капацитети

Внатрешниот распоред на48 Дистрибутивна кутија за кабел со оптички влакна претходно поврзана со оптички влакнасе фокусира на заштита од радиус на свиткување и организирано насочување на кабелот за да се спречи слабеење на сигналот и замор од одржување.

Конфигурација на влез/излез: се одликува со 1 овална влезна точка на оптички кабел и 2 влезови на кабли за разгранување, што го олеснува разноврсното управување со каблите на 'рбетот.
Интерфејс на адаптерот: Опремен со 16 претходно поврзани адаптери, што значително го намалува времето потребно за теренски инсталации и трошоците за работна сила на техничарот.
Опции за спојување на фиоката: Достапни се два различни типа на фиоки за спојување за да се приспособат на различни навики за спојување со фузија и густина на влакна.
Складирање на кабли за капка: Дизајниран да содржи опционална фиока за складирање на кабли за капка, способна да управува до 50 метри кружен кабел од 5 mm, што е од суштинско значење за одржување на уредноста на локацијата во станбените инсталации FTTH.

Разновидни сценарија за распоредување

Ориентални влакнаосигурува дека на48 Дистрибутивна кутија за кабел со оптички влакна претходно поврзана со оптички влакнасе прилагодува на постоечката инфраструктура наместо да бара скапи модификации. Поддршката за повеќе методи на монтирање овозможува доследна употреба на хардвер на различни терени:

Монтиран на столб: Оптимизиран за распоредувања во рурални или корисни столбови.
Монтиран на воздух: Погоден за надземни распони на кабли помеѓу згради.
Монтиран на ѕид: Дизајниран за урбани MDU (Multi-Dwelling Units) или фасади на индустриски згради.

Опис

Претходно приклучената оптичка дистрибутивна кутија како најнапредна опрема за дистрибутивни јазли на мрежата FTTX, обезбедува брза и сигурна врска, добра заштита и управување со мрежата FTTX.

Усогласеност со стандардите

Кутијата за дистрибуција на оптички кабли со пред-приклучок со 48 влакна е дизајнирана, произведена и тестирана според стандардите како што следува:

ITU-T G.652	Карактеристики на едномодни оптичко влакно
IEC 60794-1-1	Оптички оптички кабли-дел 1-1: Генеричка спецификација-Општо
IEC 60794-1-2	Оптички оптички кабли-дел 1-2: Генеричка спецификација-Основен тест за оптички кабел постапка

Спецификации

Модел: XB-16SX	Спецификации	Забелешка

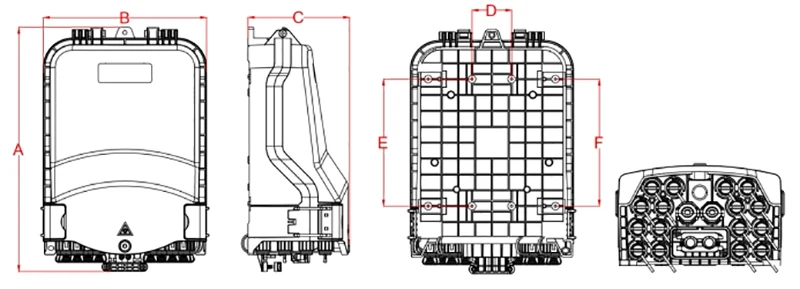

Надворешен димензија (мм)	319,3214133(ABC)
Инсталација позиција на дупката (мм)	52166166(DxExF)
Боја	PANTONE 428C	Приспособливо
Големина и количината на отворот за оптички кабел	1 влез на овален оптички кабел, 2 гранка влезови за оптички кабли и 16 претходно поврзани адаптери
Фузија капацитет (макс)	48	Фиока А ,12х4=48, 2 слоја од Заштитна чаура за спојување што се собира со топлина.
	64	Фиока Б, 8х8=64, 1 слој од Заштитна чаура за спојување што се собира со топлина.
	96	Фиока C, 8x12=96, 1 слој од Заштитна чаура за спојување што се собира со топлина.
	96	Послужавник D, Фиока E, 24x4=96, 2 слоја од Заштитна чаура за спојување што се собира со топлина.
Микро PLC сплитер	1x2	Големина на сплитер: 60x7x4mm. Може да се инсталира во тип А и тип Е фиока за спојување, 1 компјутер по фиока за спојување.
	1x4
	1x8
	1*16	Големина на сплитер: 60x12x4mm. Може да се инсталира во тип А-1, и тип E-1 фиока за спојување, 1 компјутер по фиока за спојување.
Во најголемиот дијаметар на кабелот (мм)	8-18
Максимум големина на дупка за гранка (мм)	ᴓ16
IP ниво на заштита	IP65
Запаливост	HB (конвенционален)	може да се прилагоди според барања
Неутрален тест со прскање со сол (NSS)	48 ч	може да се прилагоди според барања
