Пред-конекторизирана кутија за дистрибуција на кабел за оптички влакна GFS-16SX

1. Генерал

1.1 Опис

Пред-конекторизирана оптички дистрибуција кутија како најнапредна опрема за јазол на дистрибуција на мрежни FTTX, обезбедуваат брза и сигурна врска, добра заштита и управување со мрежата FTTX.

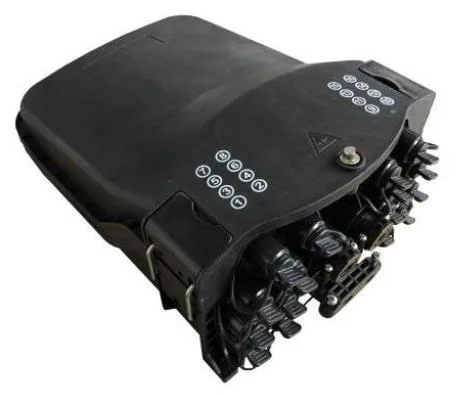

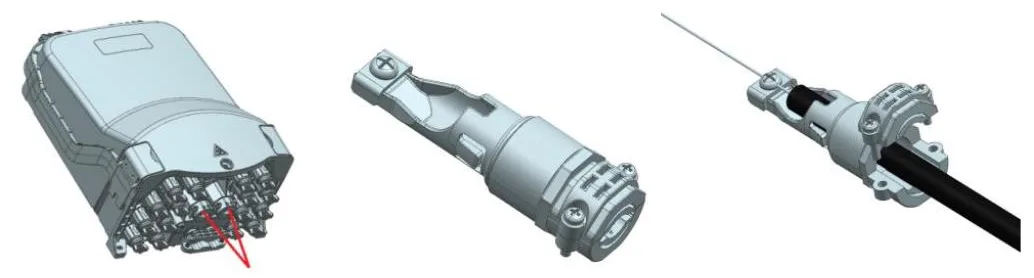

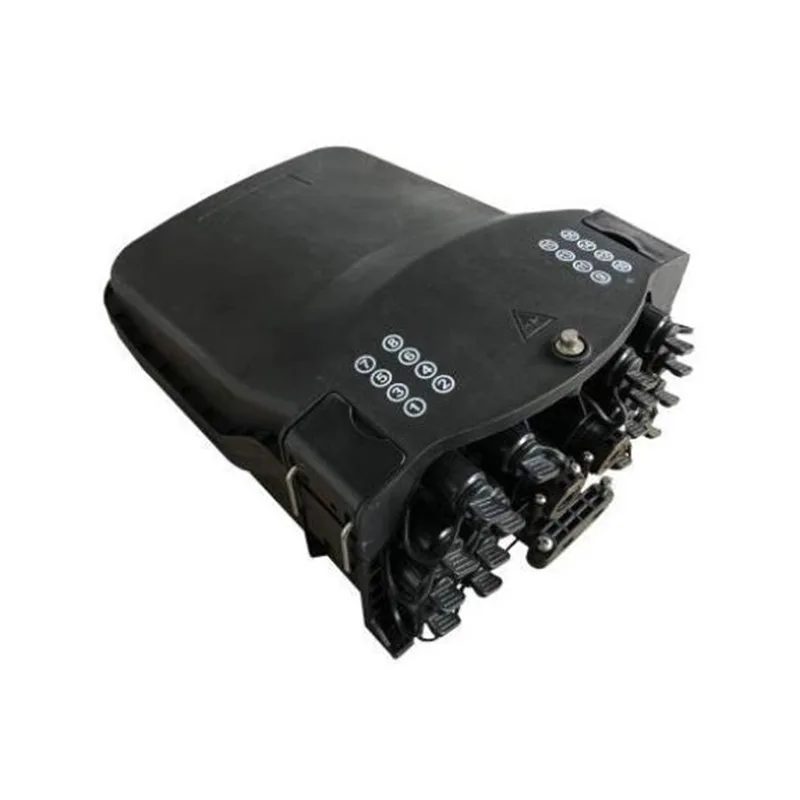

Појавување на GFS-16SX

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

1.3 Апликации за животна средина

2. Карактеристики

1. Напредно дизајн на структурата, лесно работење и разумно рутирање.

2. Материјал: PP+GF.

3. Доказ за влага, водоотпорен, отпорен на прашина, анти-стареење.

4. Ниво на заштита до IP65.

5. 1 Влез на овален оптички кабел, 2 записи на оптички кабел за гранки и 16 претходно поврзани адаптери.

6. Различни ленти за спојување се достапни.

7. Метод на инсталација: поставен со пол, монтиран со воздушно, монтиран wallид.

8. Може да биде опремена со фиока за складирање на кабел за кабел за да се исполни складирањето на кабелот со кружен кабел од 50 метри.

3. Спецификации

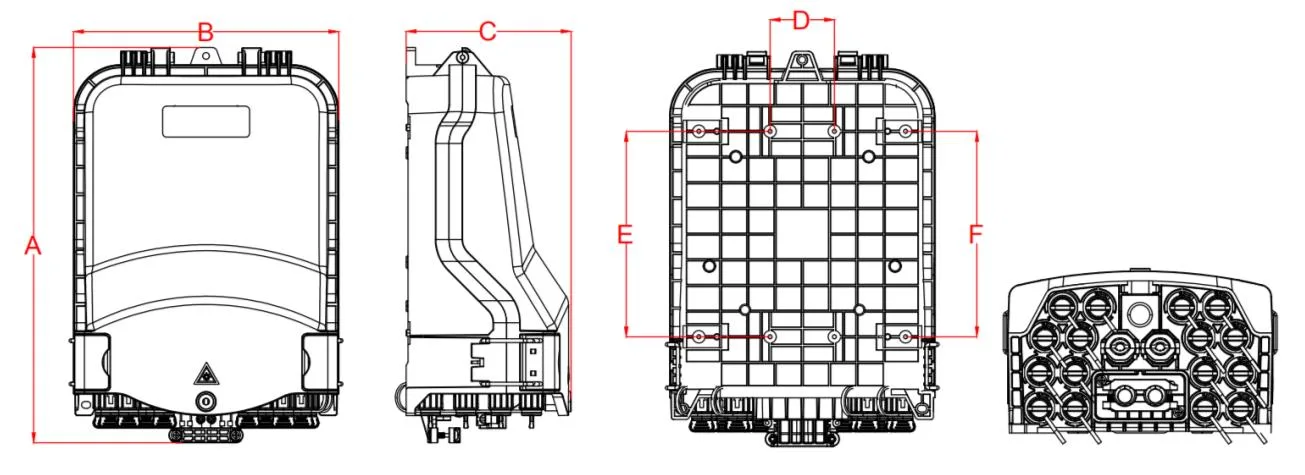

3.1 Механички спецификации

4. Конфигурација

4.1 Главни оптички параметри

Оптичките параметри прикажани во табелата погоре се стандардни вредности и можат да се прилагодат според барањата.

5. слика на производот

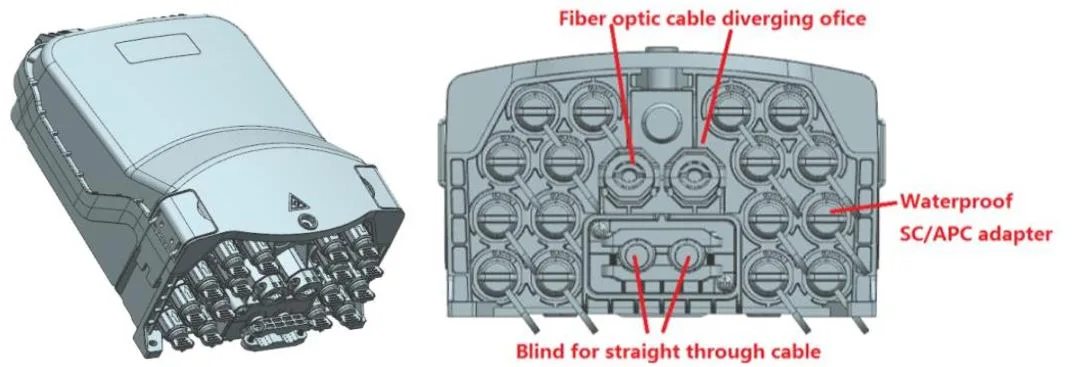

5.1 начини на кабел за производи:

5.2 Брз приклучок

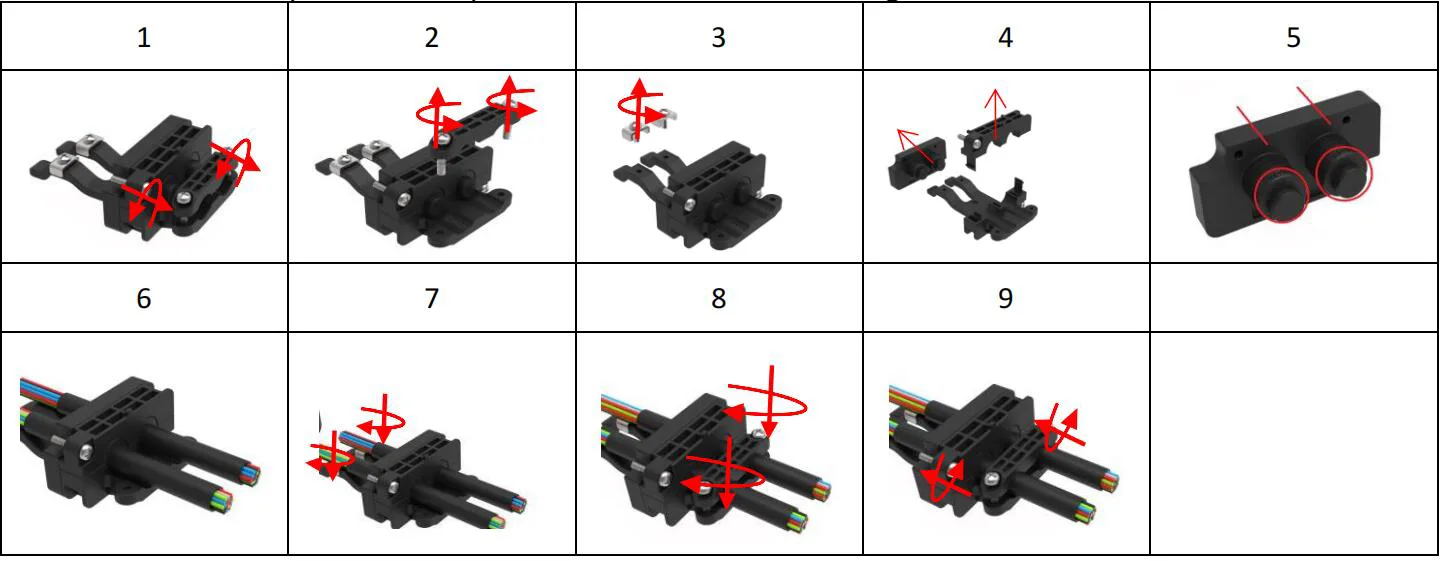

1. Олабавете ја завртката и извадете ја врската.

2. Олабавете ја завртката и извадете ја плочата за притисок.

3. Олабавете ја завртката на плочата за компресија на членот на јачината.

4. Извадете го гумениот приклучок и пластичните делови.

5. Исечете го гумениот приклучок според потребната големина на кабелот.

6. Поминете го соблечениот кабел преку гумениот приклучок и соберете го кабелот со гумениот приклучок.

7. Воведете го членот на јачината во капакот, притиснете ја плочката за притисок и затегнете ја завртката за да го поправите членот на јачината.

8. Притиснете ја плочката за притисок и затегнете ја завртката за да го поправите оптичкиот кабел.

9. Притиснете ги компонентите со оптички кабел на дното и затегнете ги завртките.

5.3 Бифуркација на кабел за оптички влакна

5.4 начини на кабел за производи

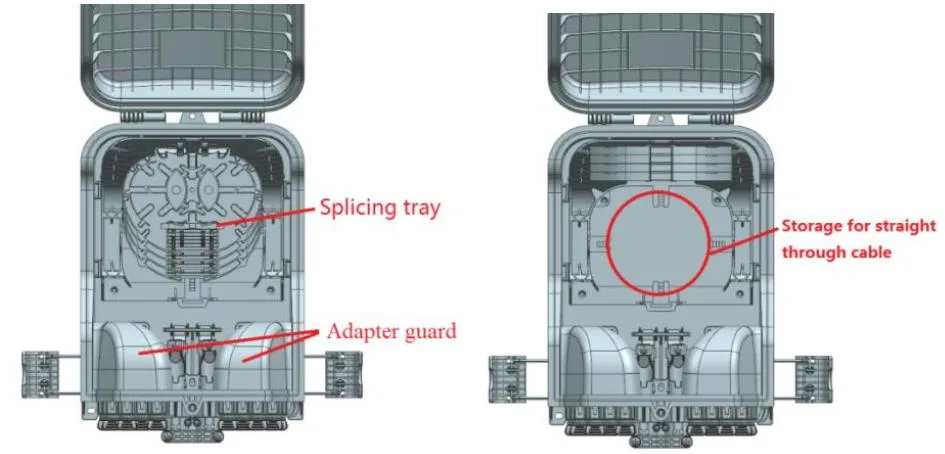

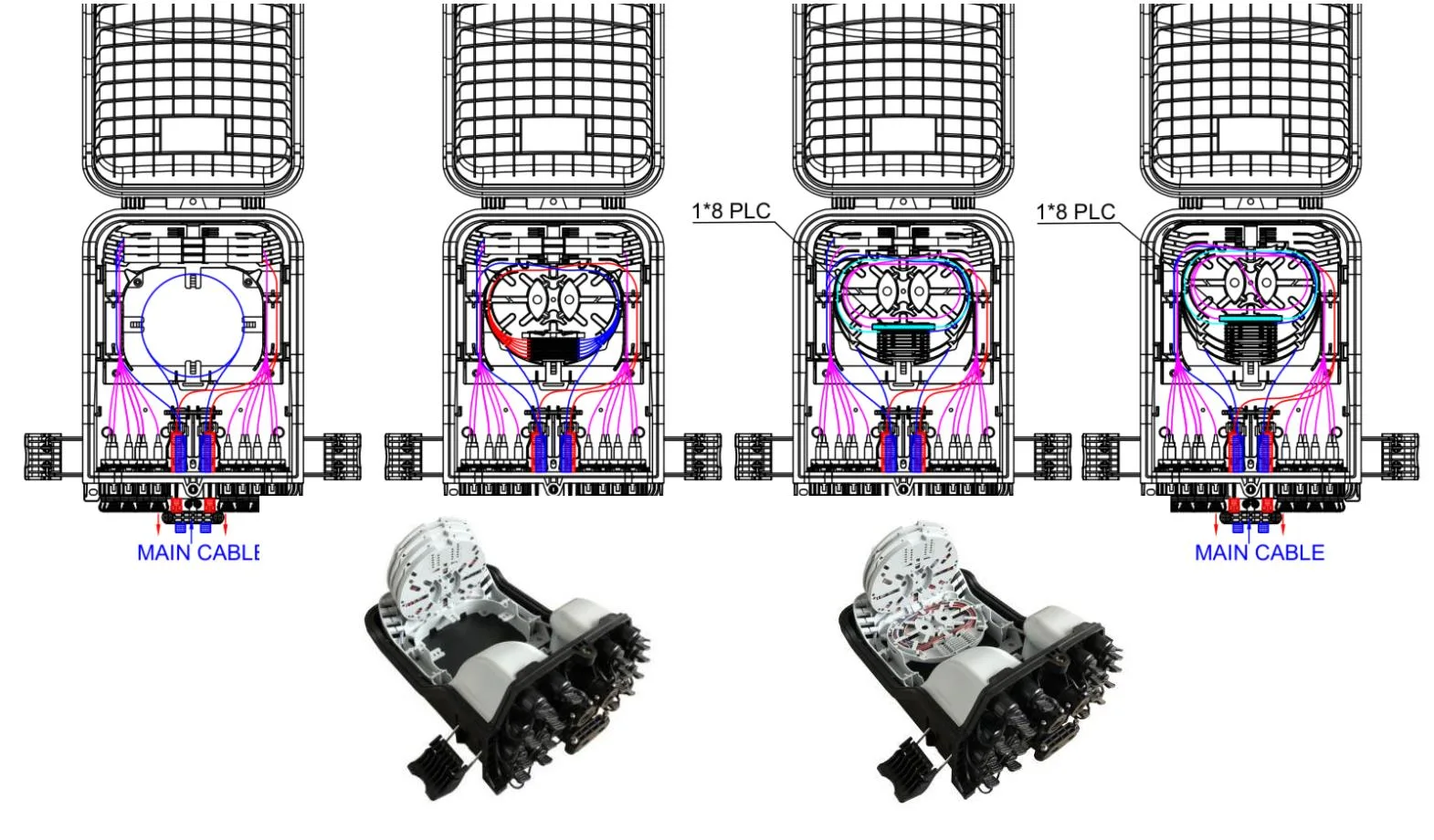

Дијаграм за рутирање на GFS-16SX

5.5 Поддршка за спојување

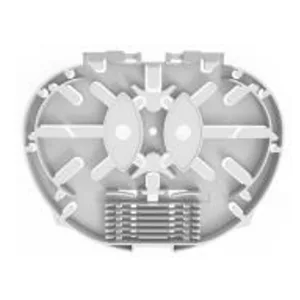

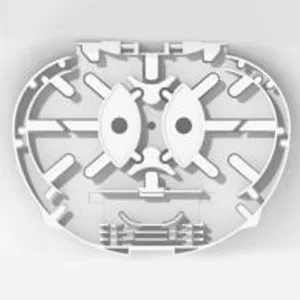

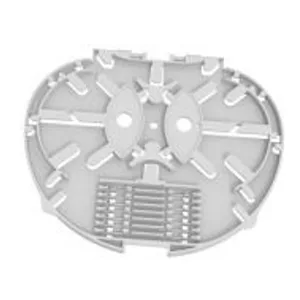

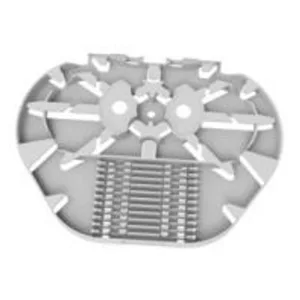

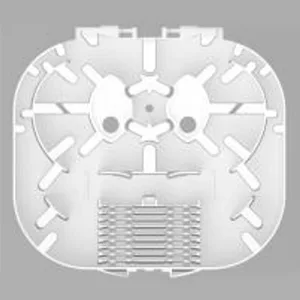

Ставка	Поддршка за спојување a	Поддршка за спојување б	Сплитер фиока А-1	Поддршка за спојување в
Димензии (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Нето тежина (кг)	0.021	0.015	0.021
Слика
Боја	RAL7035	RAL7035	RAL7035
Материјал	Компјутер+апс	Компјутер+апс	Компјутер+апс
Капацитет на спојување на послужавник (јадра)	12 (2 слоја на заштитен ракав што може да се намали на топлина)	8 (1 слој на заштитен ракав што може да се намали на топлина)	6 (2 слоја на заштитен ракав што може да се намали на топлина)
Сплитер капацитет на послужавник (Компјутери)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm влакна, 60x7x4mm)	/	1  (PLC 1x16, 0,9мм влакна, 60x12x4mm)
Максимално (компјутери)	4	8	4
Стандардно (компјутери)	2	/	/
Белешка: 1. Горенаведените ленти можат да се мешаат според барањата. 2. Правила за конфигурација: 1a = 2b = 2c = 1d = 1e = 2f 3 Видовите на дискови со влакна се зголемуваат постојано

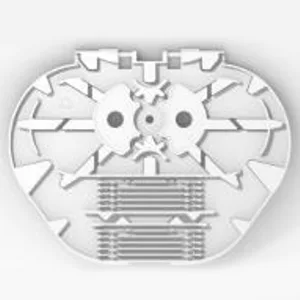

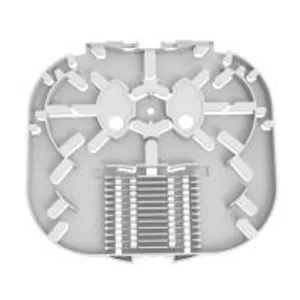

Ставка	Поддршка за спојување в	Поддршка за спојување г.	Поддршка за спојување е	Поддршка за спојување Е-1
Димензии (ч* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Нето тежина (кг)	0.018	0.024	0.033	0.033
Слика
Боја	RAL7035	RAL7035	RAL7035	RAL7035
Материјал	Компјутер+апс	Компјутер+апс	Компјутер+апс	Компјутер+апс
Капацитет на спојување на послужавник (јадра)	12 (1 слој на заштитен ракав што може да се намали на топлина)	24 (2 слоја на ракав за заштита од топлина)	24 (2 слоја на ракав за заштита од топлина)	18 (2 слоја на ракав за заштита од топлина)
Сплитер капацитет на послужавник (Компјутери)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm влакна, 60x7x4mm)	1 (PLC 1x16, 0,9мм влакна, 60x12x4mm)
Максимално (компјутери)	8	4	4	4
Стандардно (компјутери)	/	/	/	/
Забелешка: 1. Горенаведените ленти можат да се мешаат според барањата. 4 правила за конфигурација: 1a = 2b = 2c = 1d = 1e = 2f 3. Видовите на дискови со влакна се зголемуваат постојано

5.3 Додатоци

Бр.	Име на дел	Референтна слика	Единица	Количина	Забелешка
1	Корисници е	/	компјутери	1	Во
2	Извештај за тест за сплитер	/	компјутери	1	Во

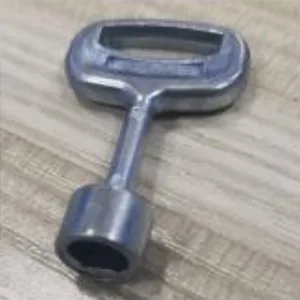

3	Клуч		компјутери	1	Тип „Д“

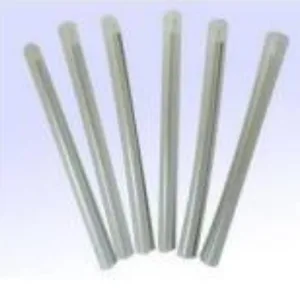

4	Заштитен ракав за заштита од топлина		компјутери	16	L = 45мм, По избор како барање на клиентот

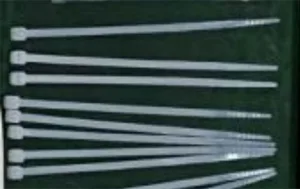

5	Најлон кабелска вратоврска		компјутери	10	3x100mm

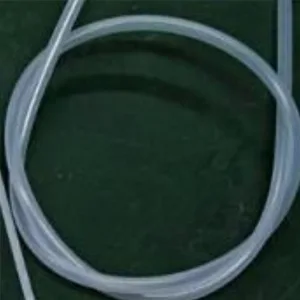

6	Цевка за заштита од влакна		компјутери	1	OD5mm x 50cm

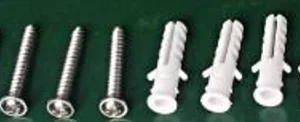

7	Комплет монтиран со wallидови		Поставете	1	По избор како барање на клиентот. Проширен пластичен приклучок φ7.5x40mm, Завртки за само-прислушување на Филипс M5x40mm.

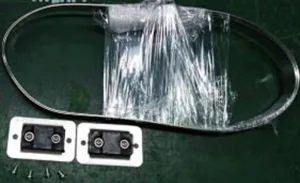

8	Комплет поставен од пол		Поставете	1	По избор како барање на клиентот
9	Комплет за воздушно поставување		Поставете	1	По избор како барање на клиентот
10	Подигнете ја фиоката за складирање на кабел		компјутери	2	По избор како барање на клиентот

6. Карактеристики на животната средина

Овој производ е во согласност со Директивата за заштита на животната средина ROHS, а содржината на олово, кадмиум, жива, хексавалентен хром, полиброминиран бифенил (PBB) и полиброминиран дифенил етер (PBDE) не ја надминува границата.

7. Инсталација

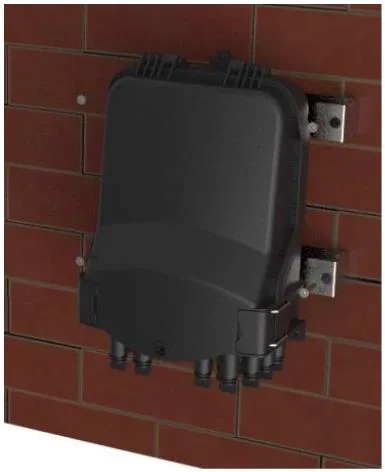

7.1. Инсталација поставена со wallидови

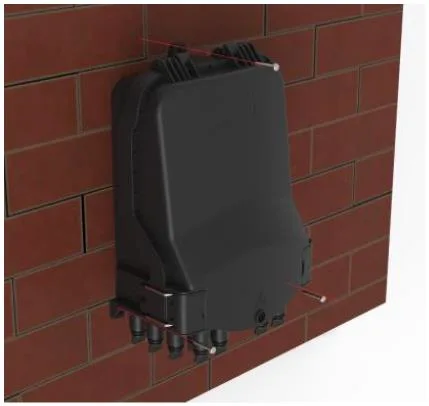

Вежбајте 3 дупки во wallидот Според димензијата во Табела 2, ставете го додатокот за експанзија7.5*40, ставете ја кутијата за да одговара на дупките и користете завртки за прицврстување.

Инсталација поставена со wallидови

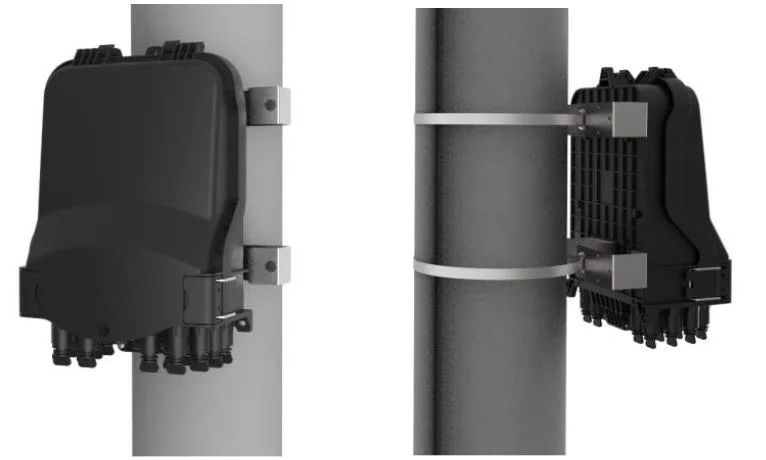

7.2. Инсталација поставена со пол

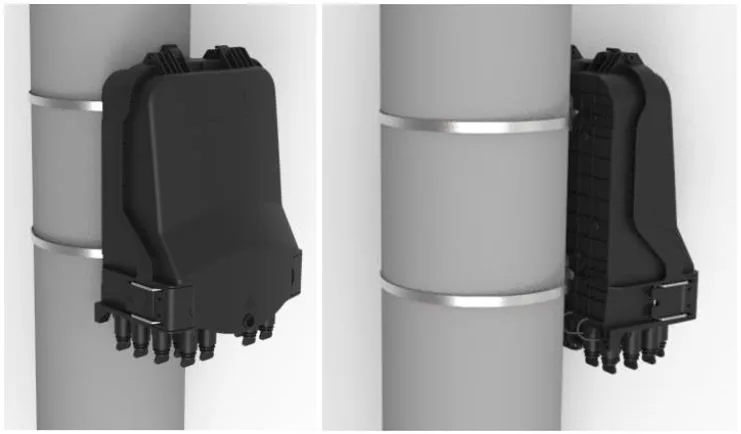

Поминете го прстенот на обрачот низ слотот на задната плоча и поправете го на телекомуникацискиот пол

Инсталација поставена со пол

7.3 Надземната структура

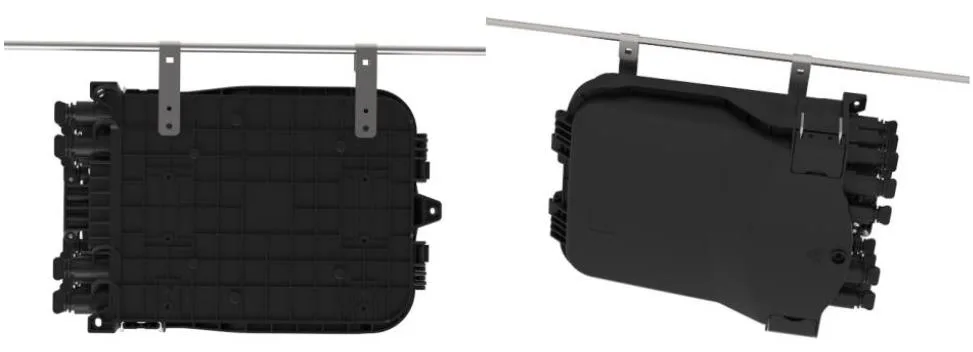

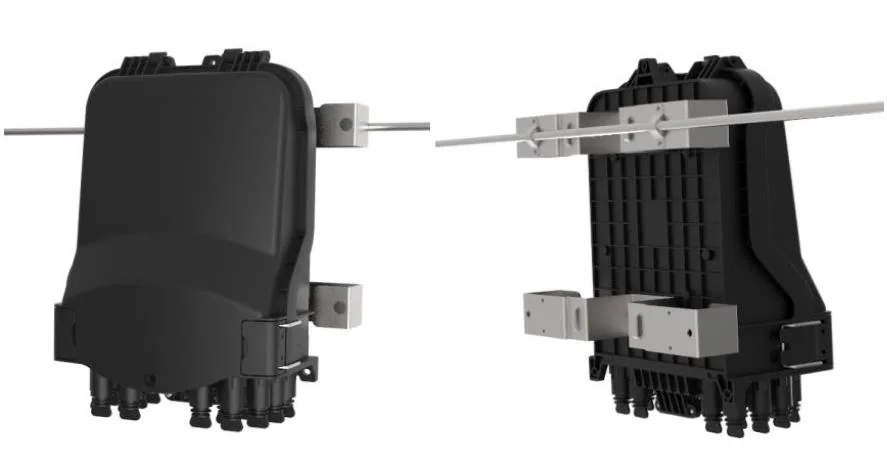

Врзете ги двете инсталирани на шасијата на надземната обесена на жицата, а потоа забранети, спречете го случајот да падне. (Слика 6)

Надземната структура

7.4 Инсталација поставена со wallидови (со фиока за складирање на кабел)

Вежбајте 4 дупки во wallидот според димензијата на дупката за монтирање на лентата за складирање на кабелот за кабел, ставете го приклучокот за експанзија φ 7,5 * 40, ставете ја кутијата за да одговара на дупките и прицврстете ги со завртките.

Инсталација поставена со wallидови (со фиока за складирање на кабел)

7,5 инсталација поставена на пол (со фиока за складирање на кабел)

Поминете го појасот од не'рѓосувачки челик низ слотот на лентата за складирање на кабел за кабел и поправете го на столбот со тока.

Инсталација поставена со пол (со фиока за складирање на кабел)

7.6. Инсталација поставена со воздушно поставување (со фиока за складирање на кабел)

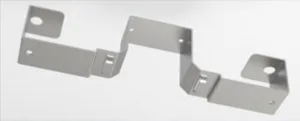

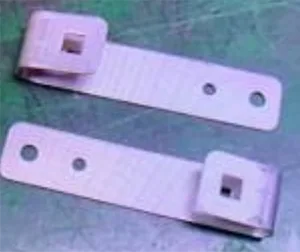

Користете ја малата метална плоча за да ја поправите кутијата за дистрибуција на гласникот.

Инсталација поставена со воздушно поставување (со фиока за складирање на кабел)

8. Операција на конекторот

8.1 претходно поврзан адаптер - а （e

⚫ Ротирајте го делот на стрелката на конекторот за влакна спротивно од стрелките на часовникот и извадете го капачето за прашина.

⚫ Стрелката дел од конекторот за влакна е погоре, вметнете го конекторот за влакна во штекерот и потоа ротирајте ја стрелката дел во насока на стрелките на часовникот.

8.2 Пред -поврзан адаптер - Б （xl

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот

8.3 Пред -поврзан адаптер - в

⚫ Притиснете го лизгачкиот прстен на оптичкиот влакна преобразен приклучок во правец на стрелката за да го отстраните капачето за прашина; Притиснете го копчето за да го извадите капачето за прашина на адаптерот во правец на стрелката.

⚫ Порамнете го телото на преобразливиот приклучок со бравата на адаптерот сè додека не се прицврсти. Поврзете ги двете капаци на прашина на ист начин.

⚫ Инсталираниот префабрикуван приклучок го турка лизгачкиот прстен за да ја ослободи бравата, а потоа да го повлече главното тело наназад за да го оддели.

8.4 Пред -поврзан адаптер - Д.

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката.

⚫ Поврзете го претходно поврзаниот приклучок D и претходно поврзаниот адаптер d во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.5 Пред -поврзан адаптер - Е (А)

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката

⚫ Поврзете го претходно поврзаниот приклучок E и претходно поврзаниот адаптер E во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8,6 претходно поврзан адаптер - СЦ

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот.

8,7 претходно поврзан адаптер - Г

9. пакет

1 парчиња во вреќа со меурчиња, 420*350мм;

1 парчиња во мал картон, 340*230*150мм, бруто тежината е 1,5 кг;

10 парчиња во голем брановиден картон, 480*360*805 мм, бруто тежината е 16 кг.
