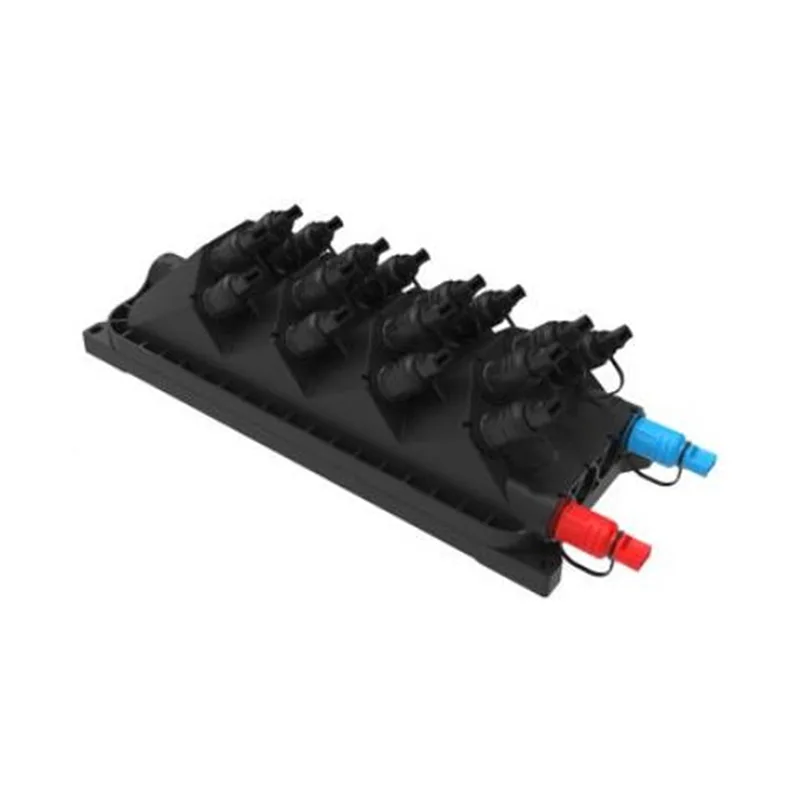

Кутија за дистрибуција на кабел за оптички оптички влакна GFS-016-024C

1. Генерал

1.1 Опис

Пред-конекторизирана оптички дистрибуција како најнапредна опрема за дистрибуција на мрежни FTTX, обезбедете брза и сигурна врска, добра заштита и управување со FTTX мрежа.

GFS-016-024C

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

1.3 Апликации за животна средина

2. Карактеристики

1. Долната обвивка и горниот капак се заваруваат со заварување со топла плоча, што не може да се одвои.

2. Материјал: PP+GF.

3. Доказ за влага, водоотпорен, отпорен на прашина, анти-стареење.

4. Ниво на заштита до IP68.

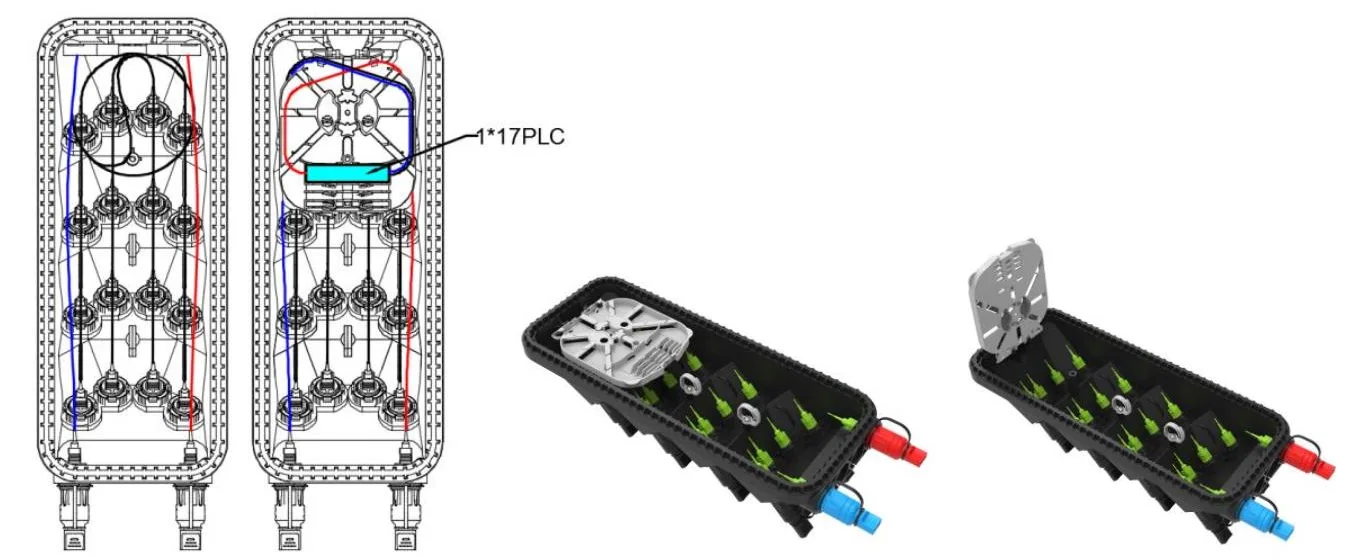

5. Внатрешноста е опремена со Splitter 1x2 FBT+ 1x16 PLC Splitter или Splitter 1x17 PLC.

6. Метод на инсталација: поставен од пол, монтиран со воздушно, монтиран wallид.

3. Спецификации

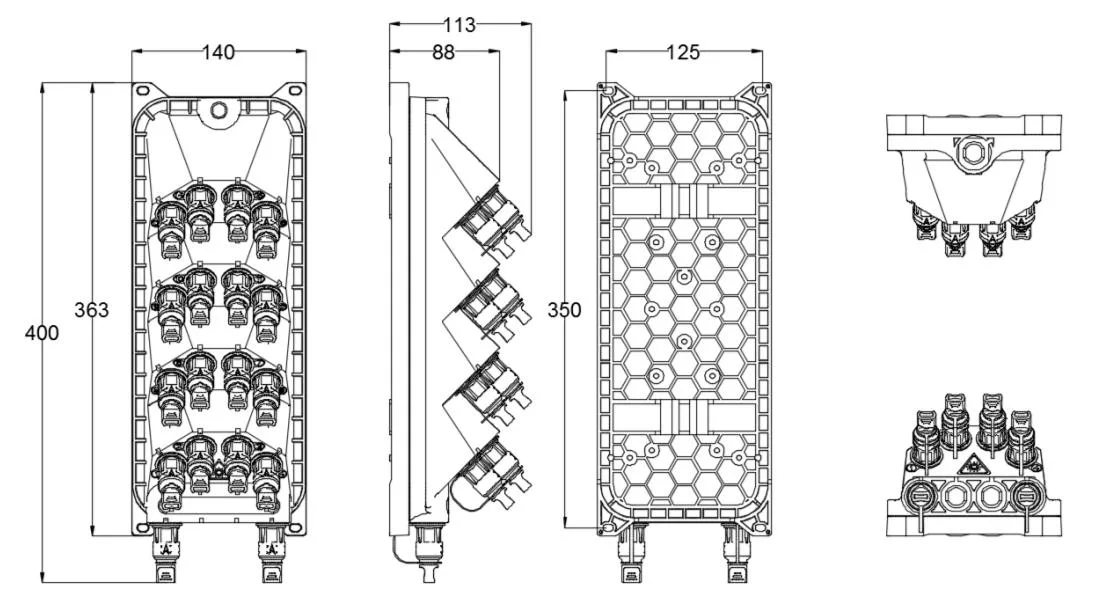

3.1 Механички спецификации

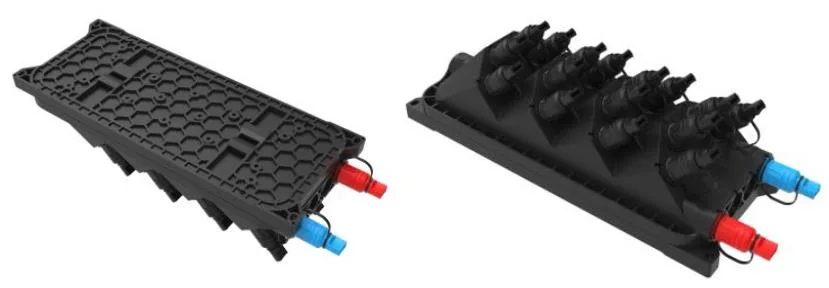

4. Слика на производот

GFS-016-024C слика на производи

5. Карактеристики на животната средина

Овој производ е во согласност со Директивата за заштита на животната средина ROHS, а содржината на олово, кадмиум, жива, хексавалентен хром, полиброминиран бифенил (PBB) (PBB) и полиброминиран дифенил етер (PBDE) не го надминуваат границата.

6. Инсталација

6.1. Инсталација поставена со wallидови

Вршете 4 дупки во wallидот врз основа на големината во Табела 1, ставете го завртката за експанзија φ8*40, ставете ја кутијата за да одговара на дупките и користете завртка за да се зацврсти.

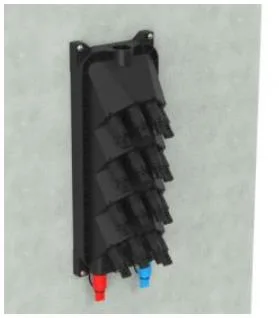

Инсталација поставена со wallидови

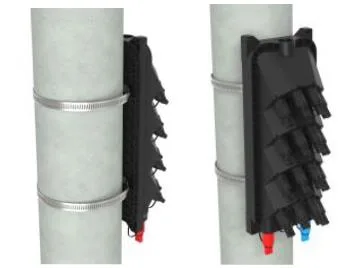

6.2. Инсталација поставена со пол

Поправете 1 сет на пол -прстенот до телекомуникацискиот пол

Инсталација поставена со пол

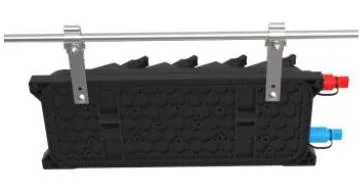

6.3 Надземната структура

Врзете ги двете инсталирани на шасијата на надземната обесена на жицата, а потоа забранети, спречете го случајот да падне.

Надземната структура

7. Операција на конекторот

7.1 Пред -поврзан адаптер - а （e

⚫ Ротирајте го делот на стрелката на конекторот за влакна спротивно од стрелките на часовникот и извадете го капачето за прашина.

⚫ Стрелката дел од конекторот за влакна е погоре, вметнете го конекторот за влакна во штекерот и потоа ротирајте ја стрелката дел во насока на стрелките на часовникот.

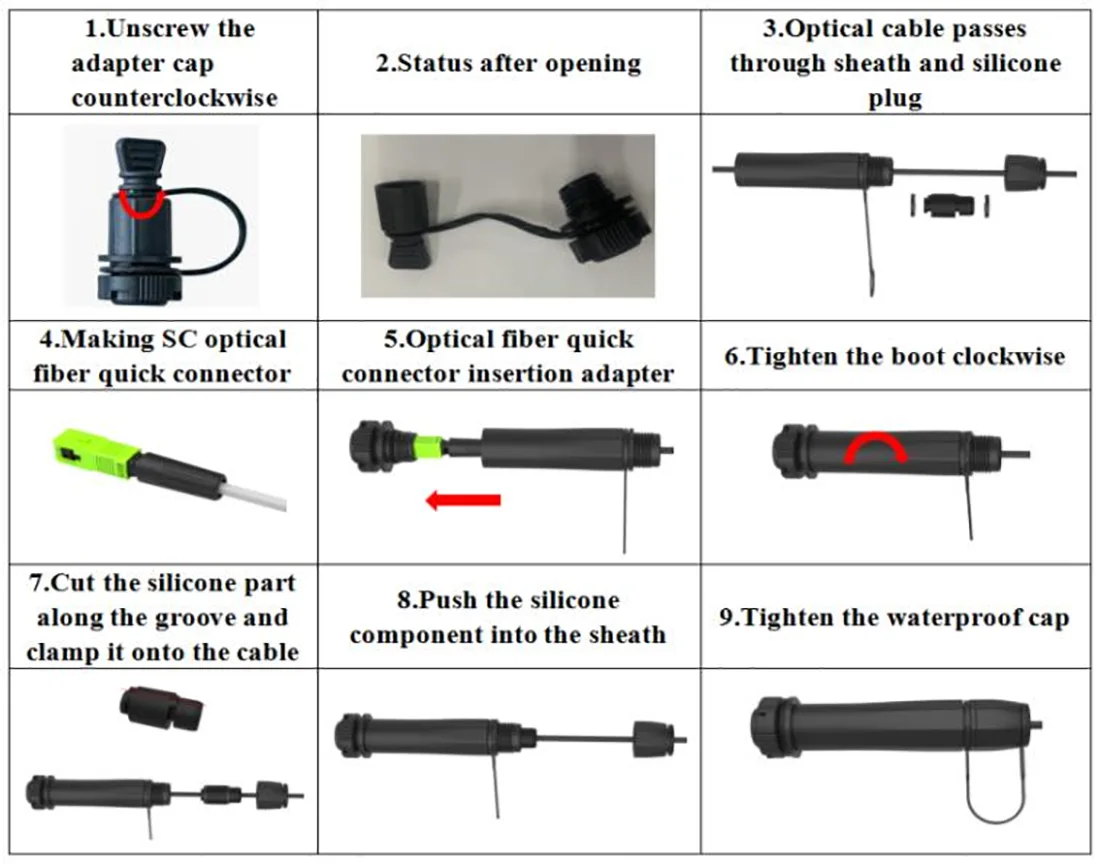

7.2 Пред -поврзан адаптер - Б （xl

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот

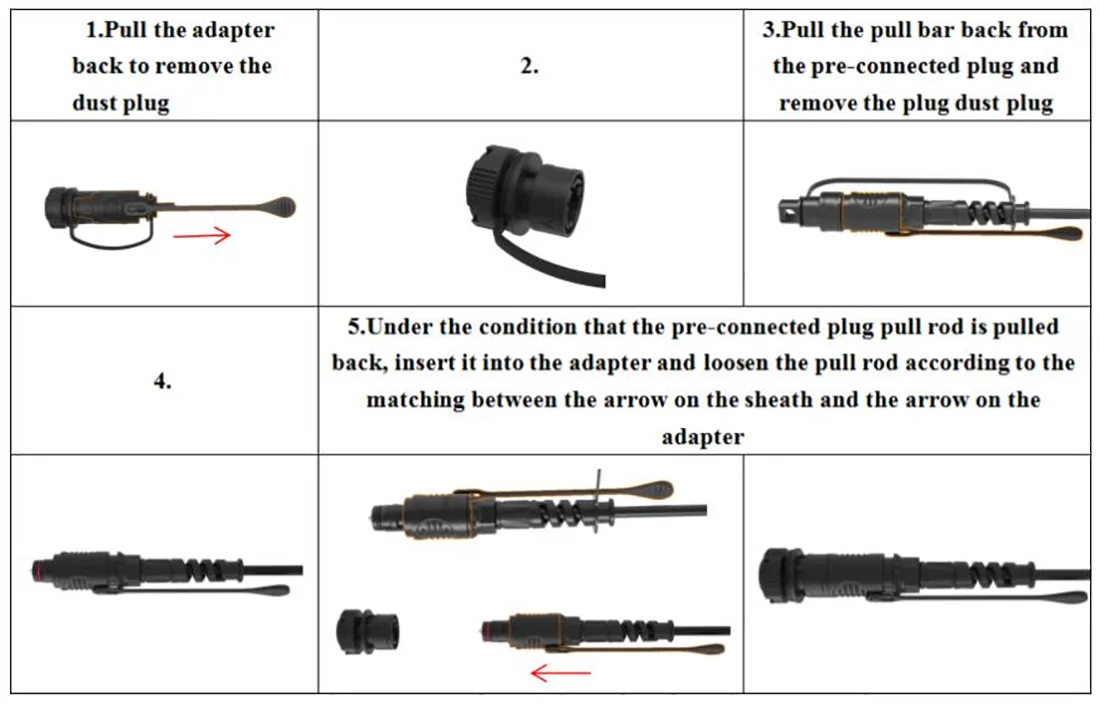

7.3 Пред -поврзан адаптер - в

⚫ Притиснете го лизгачкиот прстен на оптичкиот влакна преобразен приклучок во правец на стрелката за да го отстраните капачето за прашина; Притиснете го копчето за да го извадите капачето за прашина на адаптерот во правец на стрелката.

⚫ Порамнете го телото на преобразливиот приклучок со бравата на адаптерот сè додека не се прицврсти. Поврзете ги двете капаци на прашина на ист начин.

⚫ Инсталираниот префабрикуван приклучок го турка лизгачкиот прстен за да ја ослободи бравата, а потоа да го повлече главното тело наназад за да го оддели.

7.4 Пред -поврзан адаптер - Д.

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката.

⚫ Поврзете го претходно поврзаниот приклучок D и претходно поврзаниот адаптер d во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

7.5 Пред -поврзан адаптер - Е (А)

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката

⚫ Поврзете го претходно поврзаниот приклучок E и претходно поврзаниот адаптер E во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

7.6 Пред -поврзан адаптер -f

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот.

7.7 Пред -поврзан адаптер - Г

7.8 Пред-поврзан адаптер-H-1

7.9 Пред-поврзан адаптер-Ј-1

8. пакет
