Кутија за дистрибуција на кабел за оптички оптички влакна пред-конекторизиран GFS-016-007C

1. Генерал

1.1 Опис

Пред-конекторизирана оптички дистрибуција како најнапредна опрема за дистрибуција на мрежни FTTX, обезбедете брза и сигурна врска, добра заштита и управување со FTTX мрежа.

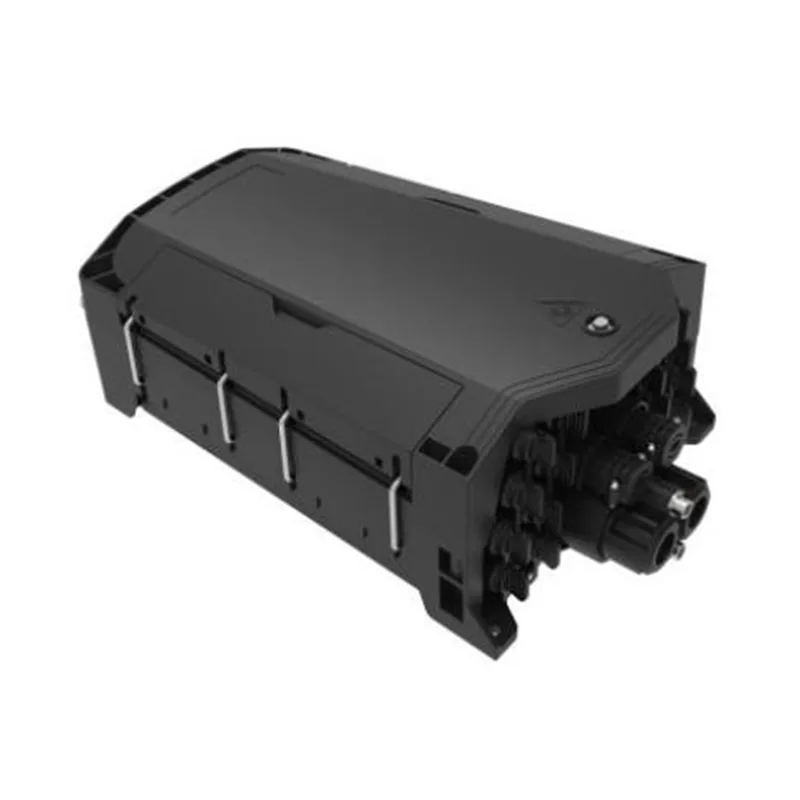

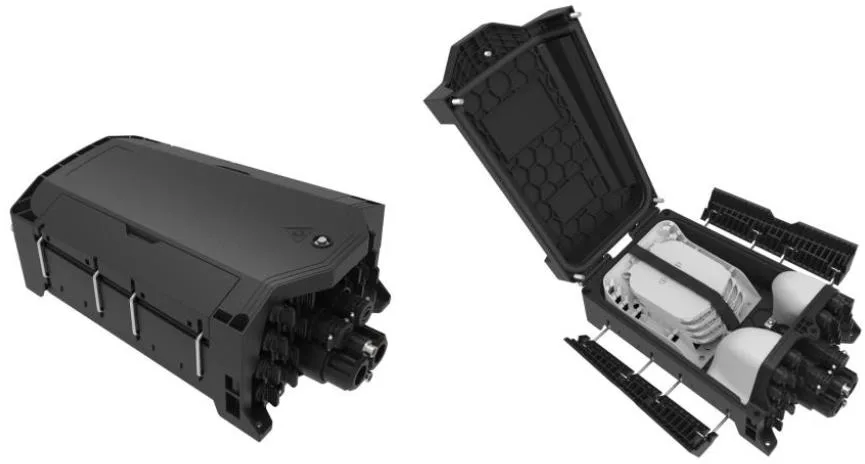

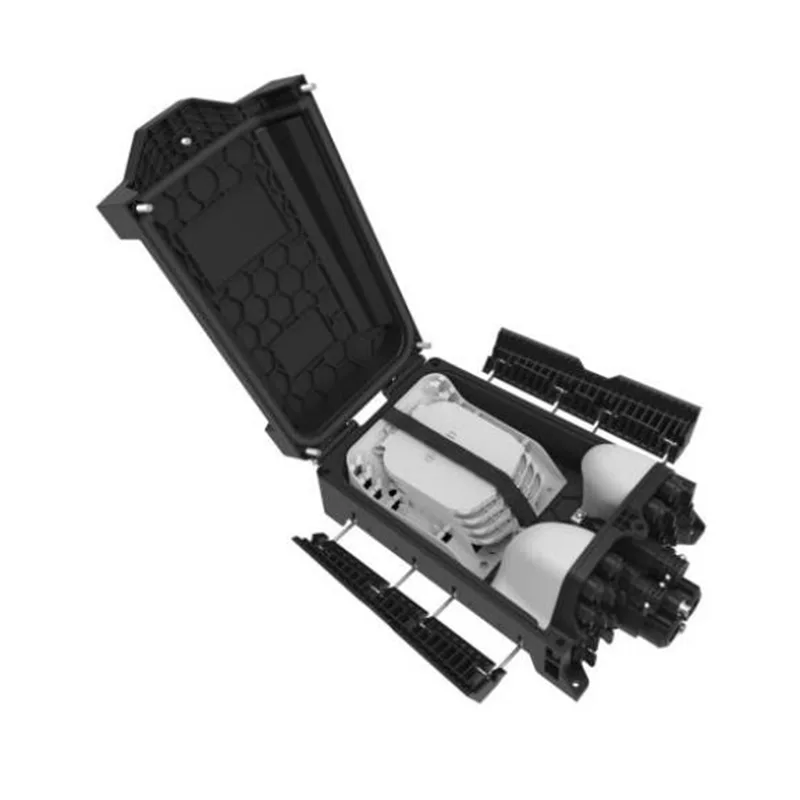

Појавување на GFS-016-007C

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

1.3 Апликации за животна средина

2. Карактеристики

1. Долната обвивка и горниот капак се заваруваат со заварување со топла плоча, што не може да се одвои.

2. Материјал: PP+GF.

3. Доказ за влага, водоотпорен, отпорен на прашина, анти-стареење.

4. Ниво на заштита до IP68.

5. 1 Влез на овален оптички кабел, 2 записи на оптички кабел за гранки и 16 претходно поврзани адаптери.

6. Различни видови на ленти за спојување се достапни.

7. Метод на инсталација: поставен со пол, монтиран со воздушно, монтиран wallид.

3. Спецификации

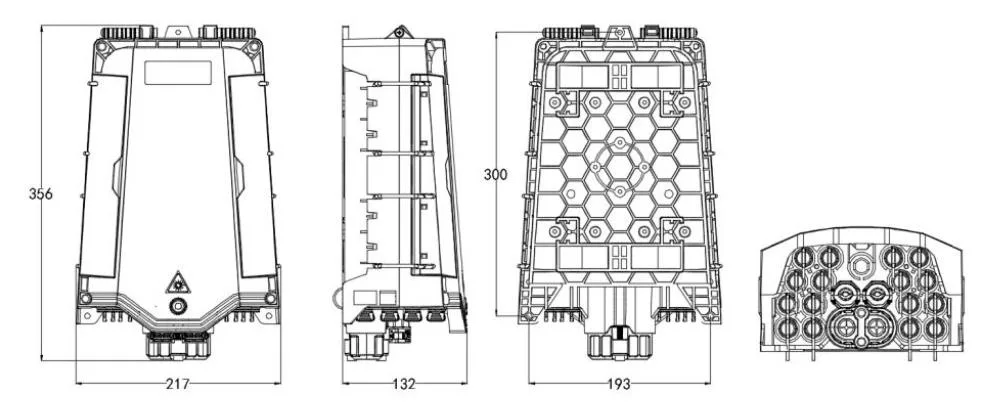

3.1 Механички спецификации

4. Конфигурација

4.1 Главни оптички параметри

Оптичките параметри прикажани во табелата погоре се стандардни вредности и можат да се прилагодат според барањата.

5. слика на производот

5.1 начини на кабел за производи:

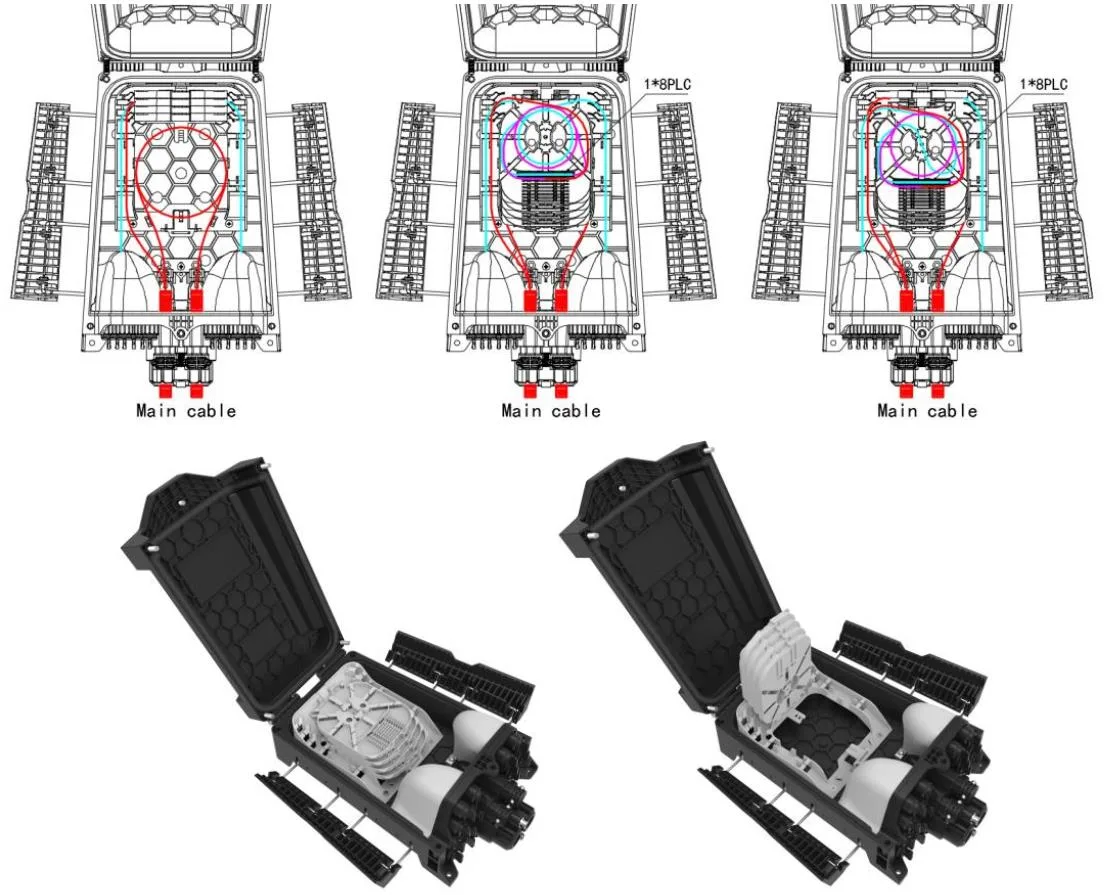

Дијаграм за рутирање GFS-016-007C

5.2 Поддршка за спојување

Ставка	Поддршка за спојување a	Поддршка за спојување б	Поддршка за спојување в
Димензии (H*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Нето тежина (кг)	0.017	0.026	0.026
Слика
Боја	Пантоне 428ц	Пантоне 428ц	Пантоне 428ц
Материјал	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Капацитет на спојување на послужавник (јадра)	12  (1 слој на заштитен ракав што може да се намали на топлина)	16  (2 слоја на заштитен ракав што може да се намали на топлина)	2 (2 слоја на заштитен ракав што може да се намали на топлина)
Сплитер капацитет на арај (Компјутери)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm влакна, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm влакна, 60x7x4mm), 1 (PLC 1x16, 0,9 mm влакна, 60x12x4mm), 1  (1*2 FBT, 0,9мм влакна, Ø3*60мм)
Максимално (компјутери)	8	4	4
Стандардно (компјутери)	/	4	/

Забелешка:

1. Горенаведените ленти можат да се мешаат според барањата.

2. Правила за конфигурација: 2а = 1б = 1ц Видовите на дискови со влакна се зголемуваат постојано

5.3 Додатоци

Бр.	Име на дел	Референтна слика	Единица	Количина	Забелешка
1	Корисници е	/	компјутери	1	Во
2	Извештај за тест за сплитер	/	компјутери	1	Во

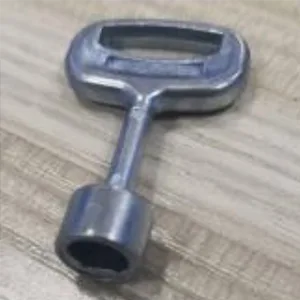

3	Клуч		компјутери	1	Тип „Д“

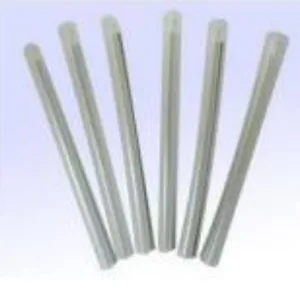

4	Заштитен ракав за заштита од топлина		компјутери	16	L = 45mm, по избор како барање на клиентот

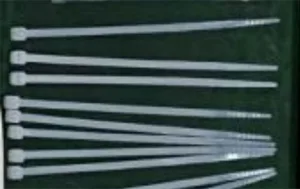

5	Најлон кабелска вратоврска		компјутери	10	3x100mm

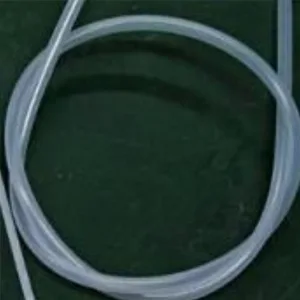

6	Цевка за заштита од влакна		компјутери	1	OD5mm x 50cm
7	Комплет монтиран со wallидови		Поставете	1	По избор како барање на клиентот. (Проширен пластичен приклучок φ8x40mm, завртки за само-прислушување на Филипс M5x40mm.)

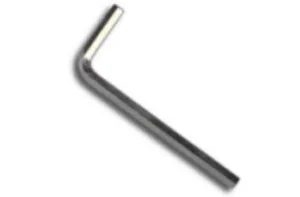

8	M6 Allen Key		компјутери	1	М6

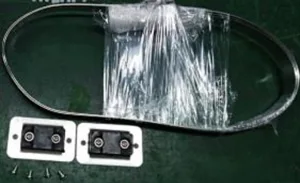

9	Комплет поставен од пол		Поставете	1	По избор како барање на клиентот
10	Комплет за воздушно поставување		Поставете	1	По избор како барање на клиентот

6. Карактеристики на животната средина

Овој производ е во согласност со Директивата за заштита на животната средина ROHS, а содржината на олово, кадмиум, жива, хексавалентен хром, полиброминиран бифенил (PBB) (PBB) и полиброминиран дифенил етер (PBDE) не го надминуваат границата.

7. Инсталација

7.1. Инсталација поставена со wallидови

Вежбајте 3 дупки во wallидот Според димензијата во Табела 3.1, ставете го додатокот за експанзија7.5*40, ставете ја кутијата за да одговара на дупките и користете завртки за прицврстување.

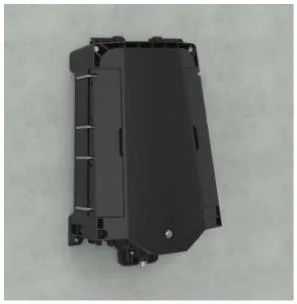

Инсталација поставена со wallидови

7.2. Инсталација поставена со пол

Поминете го прстенот на обрачот низ слотот на задната плоча и поправете го на телекомуникацискиот пол

Инсталација поставена со пол

7.3 Инсталација поставена со wallидови (со фиока за складирање на кабел)

Врзете ги двете инсталирани на шасијата на надземната обесена на жицата, а потоа забранети, спречете го случајот да падне.

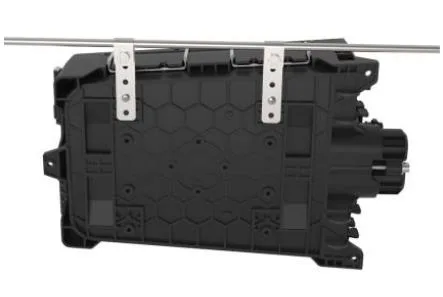

Надземната структура

8. Операција на конекторот

8.1 претходно поврзан адаптер - а （e

⚫ Ротирајте го делот на стрелката на конекторот за влакна спротивно од стрелките на часовникот и извадете го капачето за прашина.

⚫ Стрелката дел од конекторот за влакна е погоре, вметнете го конекторот за влакна во штекерот и потоа ротирајте ја стрелката дел во насока на стрелките на часовникот.

8.2 Пред -поврзан адаптер - Б （xl

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот

8.3 Пред -поврзан адаптер - в

⚫ Притиснете го лизгачкиот прстен на оптичкиот влакна преобразен приклучок во правец на стрелката за да го отстраните капачето за прашина; Притиснете го копчето за да го извадите капачето за прашина на адаптерот во правец на стрелката.

⚫ Порамнете го телото на преобразливиот приклучок со бравата на адаптерот сè додека не се прицврсти. Поврзете ги двете капаци на прашина на ист начин.

⚫ Инсталираниот префабрикуван приклучок го турка лизгачкиот прстен за да ја ослободи бравата, а потоа да го повлече главното тело наназад за да го оддели.

8.4 Пред -поврзан адаптер - Д.

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката.

⚫ Поврзете го претходно поврзаниот приклучок D и претходно поврзаниот адаптер d во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.5 Пред -поврзан адаптер - Е (А)

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката

⚫ Поврзете го претходно поврзаниот приклучок E и претходно поврзаниот адаптер E во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.6 претходно поврзан адаптер -f

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот.

8,7 претходно поврзан адаптер - Г

9. пакет

1 парчиња во вреќа со меурчиња, 480*400мм;

1 парчиња во мал картон, 365*225*145мм, бруто тежината е 2,1 кг;

8 парчиња во голем брановиден картон, 470*385*615 мм, бруто тежината е 18 кг.
