Кутија за дистрибуција на кабел за оптички оптички влакна GFS-008-013C

1. Генерал

1.1 Опис

Пред-конекторизирана оптички дистрибуција кутија како најнапредна опрема за јазол на дистрибуција на мрежни FTTX, обезбедуваат брза и сигурна врска, добра заштита и управување со мрежата FTTX.

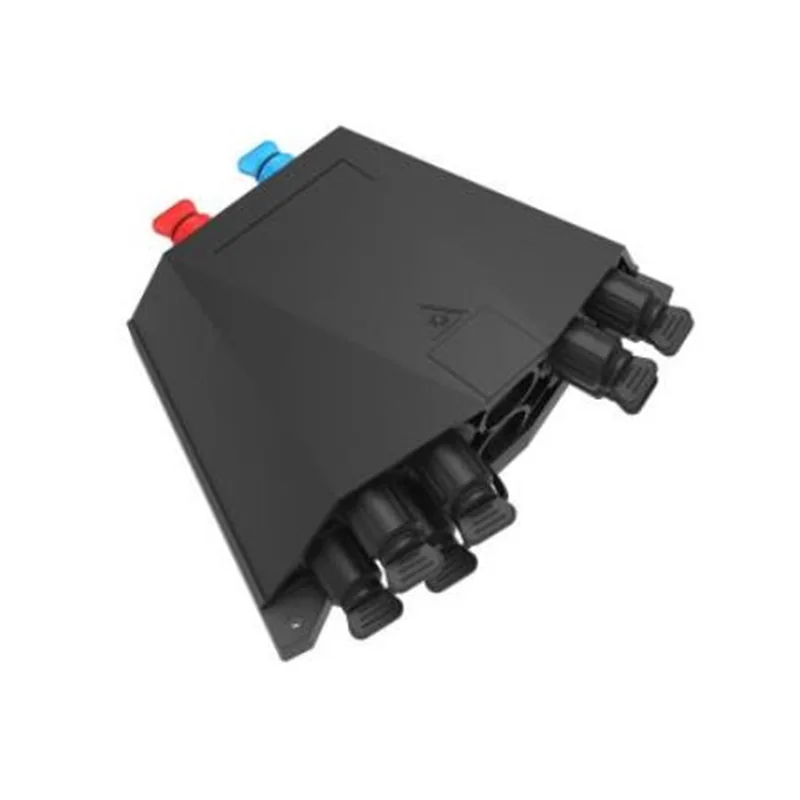

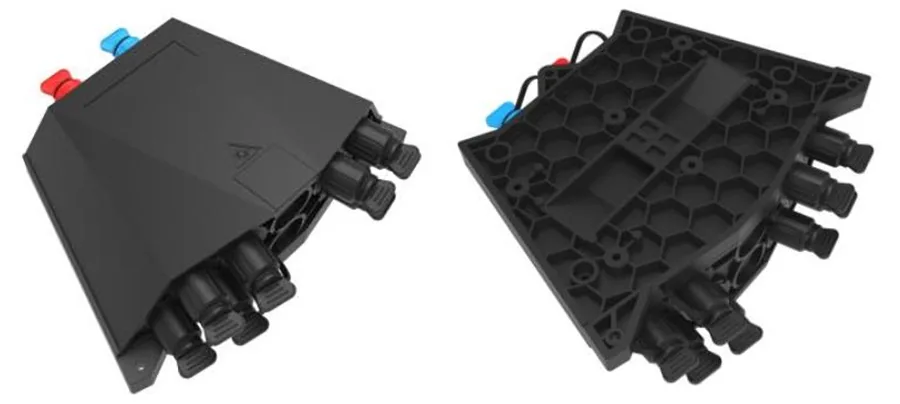

Појавување на GFS-008-013C

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

1.3 Апликации за животна средина

2. Карактеристики

1. Долната обвивка и горниот капак се заваруваат со заварување со топла плоча, што не може да се одвои.

2. Материјал: PP+GF.

3. Доказ за влага, водоотпорен, отпорен на прашина, анти-стареење.

4. Ниво на заштита до IP68.

5. Внатрешноста е опремена со сплитер 1x2 FBT+ 1x8 PLC Splitter или Splitter 1x8 PLC.

6. Метод на инсталација: поставен од пол, монтиран со воздушно, монтиран wallид.

3. Спецификации

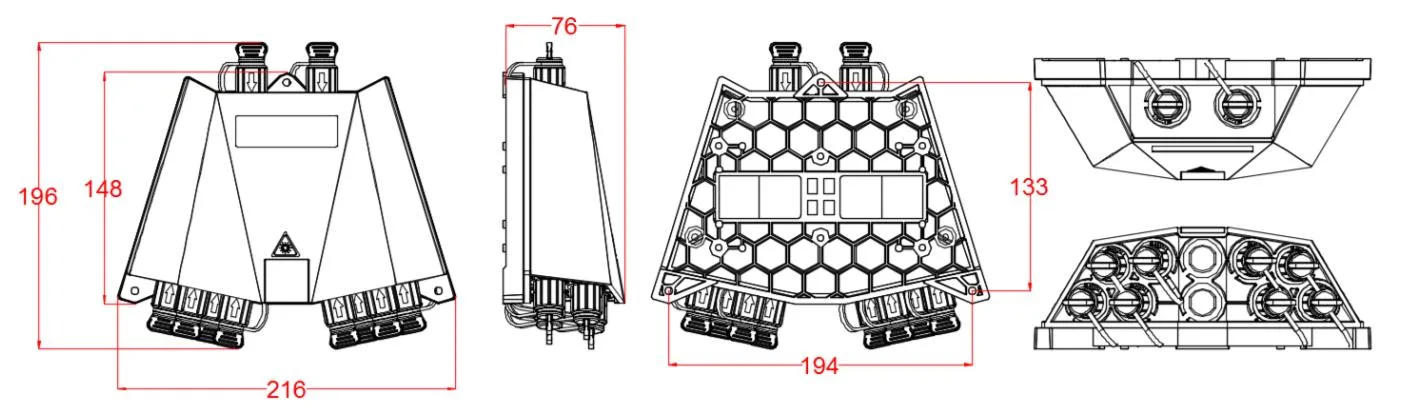

3.1 Механички спецификации

4. Конфигурација

Главни оптички параметри

Оптичките параметри прикажани во табелата погоре се стандардни вредности и можат да се прилагодат според барањата.

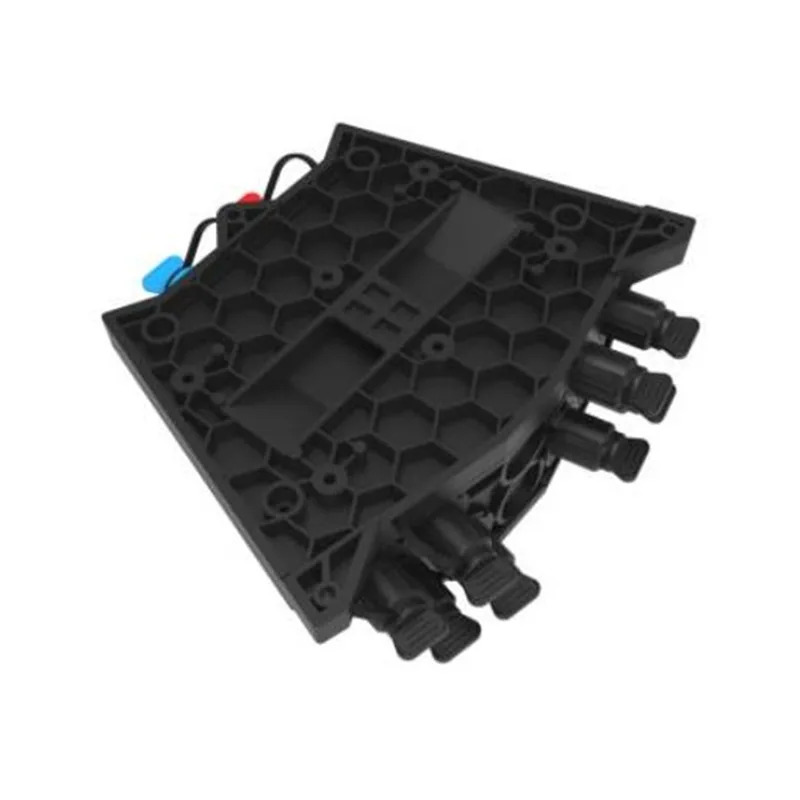

5. слика на производот

5.1 начини на кабел за производи:

1 * 2 FBT + 1 * 8 PLC Сплитер кабел начини

5.2 Додатоци

Бр.	Име на дел	Референтна слика	Единица	Количина	Забелешка
1	Корисници е	/	компјутери	1	Во
2	Извештај за тест за сплитер	/	компјутери	1	Во
3	Комплет монтиран со wallидови		Поставете	1	По избор како барање на клиентот
4	Комплет поставен од пол		Поставете	1	По избор како барање на клиентот
5	Воздухопловно монтиран комплет		Поставете	1	По избор како барање на клиентот

6. Карактеристики на животната средина

Овој производ е во согласност со Директивата за заштита на животната средина ROHS, а содржината на олово, кадмиум, жива, хексавалентен хром, полиброминиран бифенил (PBB) и полиброминиран дифенил етер (PBDE) не ја надминува границата.

7. Инсталација

7.1. Инсталација поставена со wallидови

Вежбајте 3 дупки во wallидот Според димензијата, ставете го приклучокот за експанзија φ7.5*40, ставете ја кутијата за да одговара на дупките и да користите завртки за прицврстување.

Инсталација поставена со wallидови

7.2. Инсталација поставена со пол

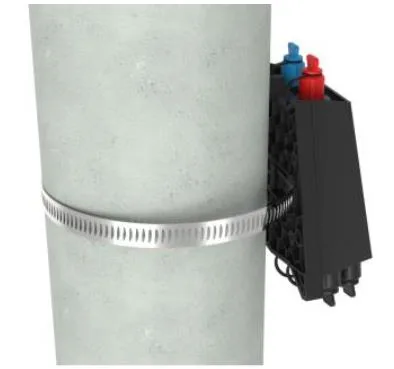

Поминете го прстенот на обрачот низ слотот на задната плоча и поправете го на телекомуникацискиот столб.

Инсталација поставена со пол

7.3. Надземната структура

Врзете го инсталираниот на шасијата на надземната обесена на жицата, а потоа забраната, спречете го случајот да падне.

Надземната структура

8. Операција на конекторот

8.1 претходно поврзан адаптер - а （e

⚫ Ротирајте го делот на стрелката на конекторот за влакна спротивно од стрелките на часовникот и извадете го капачето за прашина.

⚫ Стрелката дел од конекторот за влакна е погоре, вметнете го конекторот за влакна во штекерот и потоа ротирајте ја стрелката дел во насока на стрелките на часовникот.

8.2 Пред -поврзан адаптер - Б （xl

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот

8.3 Пред -поврзан адаптер - в

⚫ Притиснете го лизгачкиот прстен на оптичкиот влакна преобразен приклучок во правец на стрелката за да го отстраните капачето за прашина; Притиснете го копчето за да го извадите капачето за прашина на адаптерот во правец на стрелката.

⚫ Порамнете го телото на преобразливиот приклучок со бравата на адаптерот сè додека не се прицврсти. Поврзете ги двете капаци на прашина на ист начин.

⚫ Инсталираниот префабрикуван приклучок го турка лизгачкиот прстен за да ја ослободи бравата, а потоа да го повлече главното тело наназад за да го оддели.

8.4 Пред -поврзан адаптер - Д.

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката.

⚫ Поврзете го претходно поврзаниот приклучок D и претходно поврзаниот адаптер d во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.5 Пред -поврзан адаптер - Е (А)

⚫ Свртете го претходно поврзаниот приклучок против стрелките на часовникот и отворете го претходно поврзаниот приклучок и капакот на прашината во правец на стрелката

⚫ Поврзете го претходно поврзаниот приклучок E и претходно поврзаниот адаптер E во правец на стрелката и ротирајте го приклучокот во насока на стрелките на часовникот за да го поправите.

8.6 Пред -поврзан адаптер -F (SC)

⚫ Вметнете го приклучокот за конектор за оптички влакна SC преку лабавите делови за возврат, а потоа приклучете го во адаптерот;

⚫ Инсталирајте XL претходно поврзана обвивка за адаптер на адаптер со пластичен клуч;

⚫ Вметнете го приклучокот на предвремената пролет во обвивката;

⚫ Затегнувањето на кабелот треба да се инсталира и линијата треба да биде близу до приклучокот;

⚫ Зашрафете го капачето на седиштето на кожен кабел на кабелот на обвивката во насока на стрелките на часовникот.

8,7 претходно поврзан адаптер - Г
