Како да инсталирате беспилотно воздушно возило оптички влакна?

Мерки на претпазливост за инсталација

1. Инсталирање на дискот со оптички влакна, млазницата за излез на дискот со оптички влакна треба да биде што е можно подалеку од пропелерот, но да се посвети дополнително внимание на тежината на авионите. На центарот на гравитацијата на авионите треба да се посвети дополнително внимание.

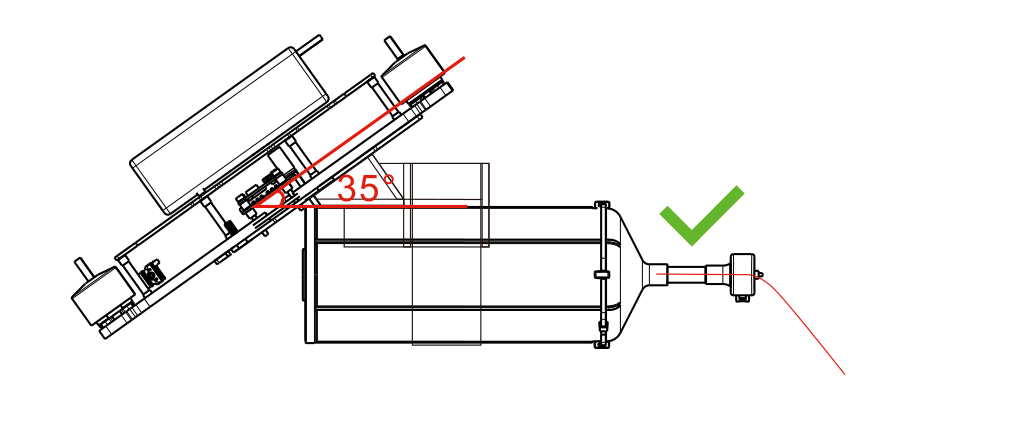

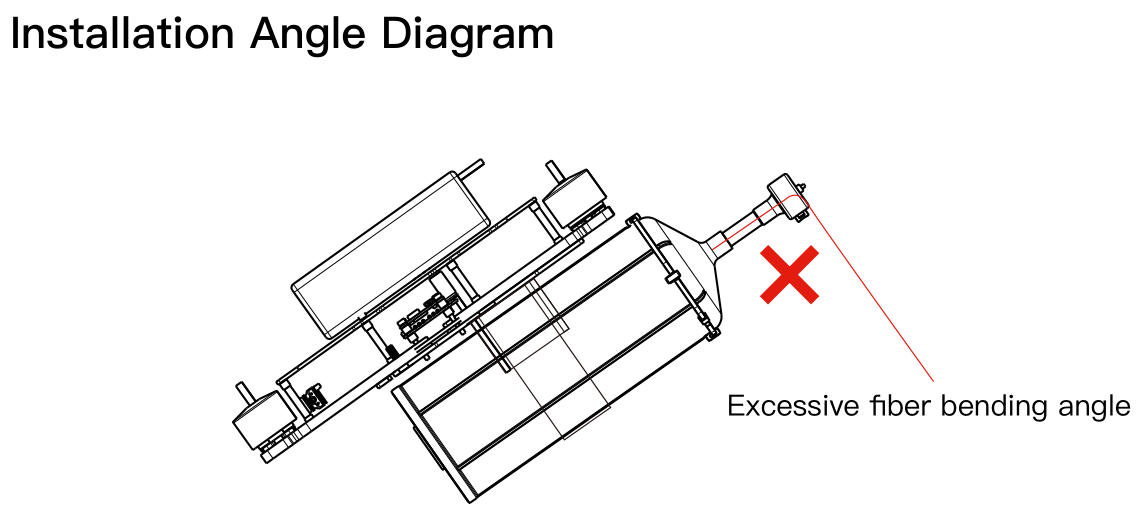

1. Инсталацијата на дискот со оптички влакна треба да се заснова на аголот на навалување на авионот, држачот за монтирање треба да биде резервирана за одреден агол (како што е прикажано на сликата). Инсталација Аголот на монтирање треба да биде близу до аголот на навалување, така што аголот на излезот на дискот со оптички влакна е хоризонтален.

1. Ликвидацијата на оптички влакна користи специјален лепак, првите 200 метри растојание е областа за апликација за лепак, во оваа област брзината на летот на авионот треба да се контролира со постојана брзина од 0,5 км на час. Брзината на летот на авионот треба да се контролира во рок од 30 км на час или 8м/с за за да се избегне лет со голема брзина во областа на лепак.

Подготовка пред да се користи оптичкиот диск

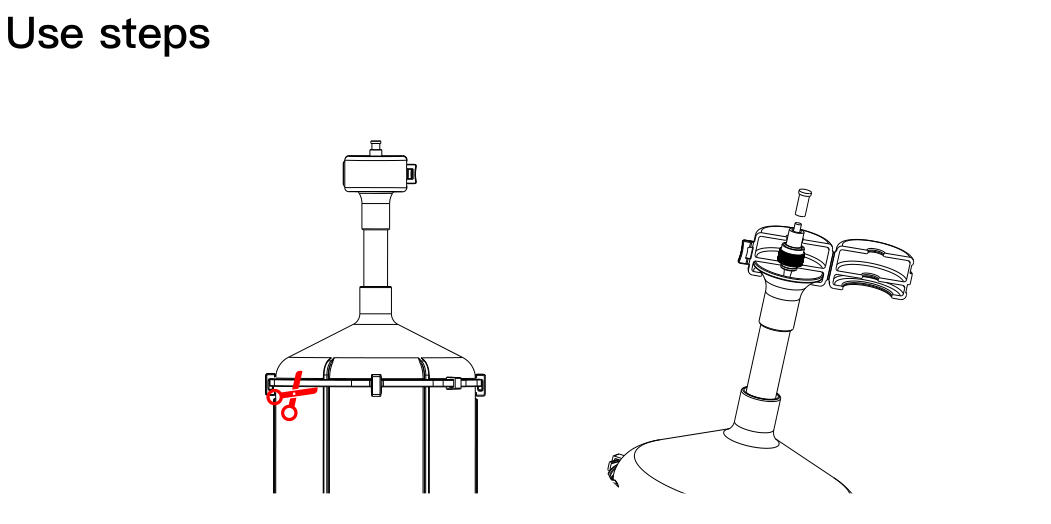

1. Бидете сигурни да ја отстраните вратоврската за заштита на транспортот и 4 прилепувања за заштита пред да го користите дискот за оптички влакна.
2. (Забелешка: Не ја вади толката директно од влакната ќе биде скршена.)
3. Оптичкото порта за оптички влакна FC оптички порта на заштитната обвивка пред употреба треба да се отстрани, извлечете го оптичкото влакно во крајот на земјата на модулот.

Безжична врска од страна на земјата

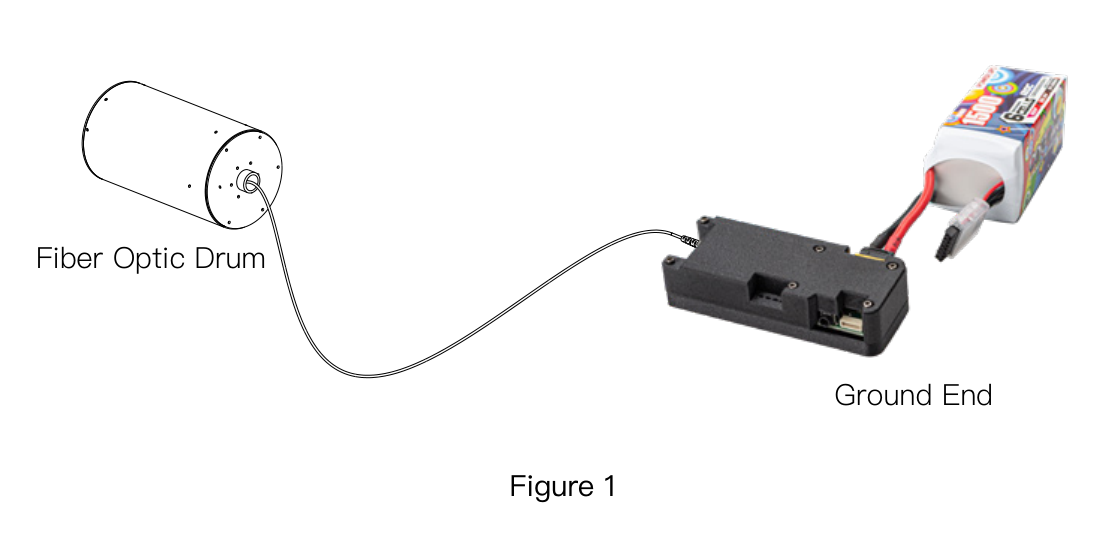

1. Поврзете го кабелот SH1.0 од терминалот на небото со контролорот на летот, како што е прикажано во дијаграмот „Режим за поврзување на копнениот терминал 1 (безжичен)“.
2. Поврзете ја линијата Sh1.0 со приемникот и предавателот на картата.
3. Поправете го крајот на небото и дискот со оптички влакна, обрнете внимание на млазницата со оптички влакна колку што е можно подалеку од пропелерот UAV за да избегнете несреќа со испреплетеност.
4. Поврзете ја рачката на оптички влакна, поврзете ги портите FC на двата краја на дискот со оптички влакна со портата FC на крајот на небото и FC портата на крајот на земјата и забележете дека крајот на млазницата е поврзан со портата FC на крајот на земјата.

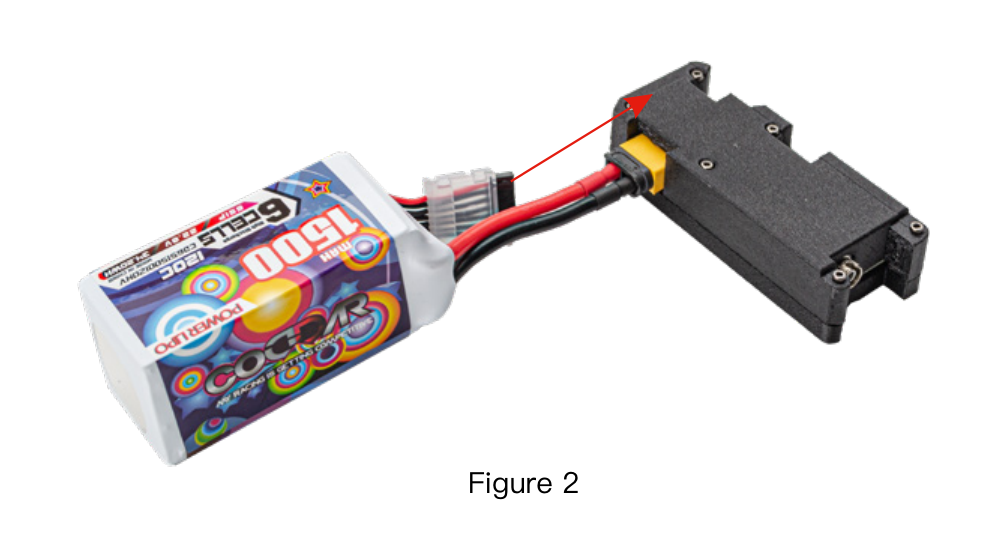

5. Вметнете ја литиумската батерија на крајот на земјата во конекторот на крајот на земјата, откако ќе биде целосно наполнет. (Како Слика 2)

Мерки на претпазливост

1. Влезниот напон 11.1-26V е во рамките на безбеден опсег, ве молиме не надминувајте или не паѓајте под граничниот напон, не ги менувајте позитивните и негативните столбови.
2. Не правете го кругот на преклопување на оптички влакна, за да избегнете да се сече со остри предмети и да доведе до кршење на влакна.
3. Обрнете внимание на заштитата на конекторите за оптички влакна и интерфејсите на FC, избегнувајте прашина и масло и вода, зачувајте го капакот за заштита на интерфејсот добро извртено.
4. Чувајте во ладна, сува и светло-докажана област.
5. Прецизна структура на дискот со оптички влакна, нежно земете и ставете, вертикално складирање.
