Каков вид кабли со оптички влакна најчесто се користат во конструкцијата FTTH?

Во конструкцијата FTTH (влакна до домот), најчесто користените типови на оптички кабли главно вклучуваат кабел за капки во форма на пеперутка и нивни деривативни структури.

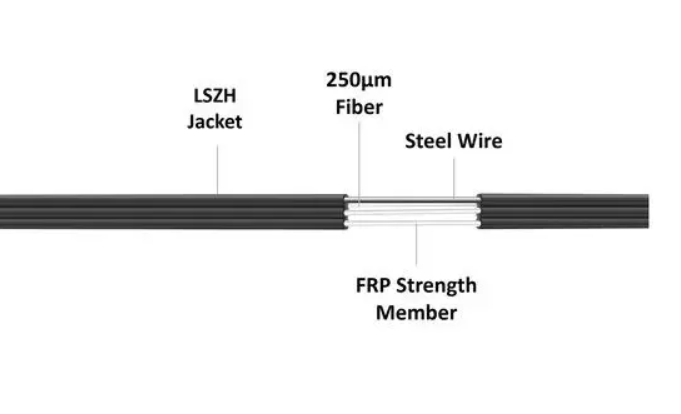

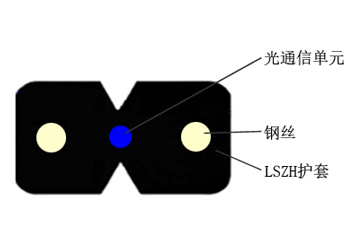

1. Кабел за капки во форма на пеперутка (GJX)

Структурни карактеристики:

Оптичкото влакно се става во центарот, а две паралелни челични жици се поставени од обете страни како елементи за засилување. Напречниот пресек е во форма со 8, а оптичкото влакно се наоѓа во геометрискиот центар.

Сценарио за апликација:

Wallидно монтиран: Погоден за рутирање на внатрешни и надворешни wallидови, со силен отпор на свиткување и радиус на свиткување на 20 мм.

Поставување на цевки: Погодно за лежење на цевководот со кратки растојанија и прилагодливи на тесни простори.

Предности:

Структурата е компактна и јачината на затегнување е голема, што може да го издржи страничниот притисок на луѓето што стапнуваат на неа и силата на влечење за време на изградбата.

Лесно е да се прекине на страницата и е компатибилен со најразлични брзи конектори.

2.

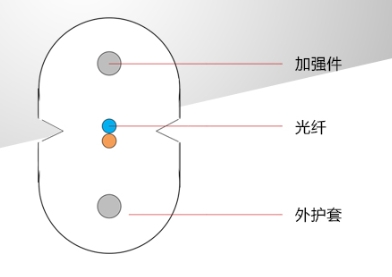

Структурни карактеристики:

Во надворешната страна на обичниот Оптички кабел за пеперутка се додава челична жица или челично јаже како засилувачки елемент за да се формира структура за самоодржливост.

Сценарио за апликација:

Надземно олово: Погодно за надземни жици од столбови на отворено до области во затворен простор. Има голема јачина на затегнување и може да издржи распон од 50 метри.

Несакана околина: Не се потребни дополнителни жици за виси, поедноставувајќи го процесот на градење.

Предности:

Силната јачина на затегнување го намалува ризикот од оштетување од надворешните сили.

Висока градежна ефикасност и намалени трошоци за работна сила.

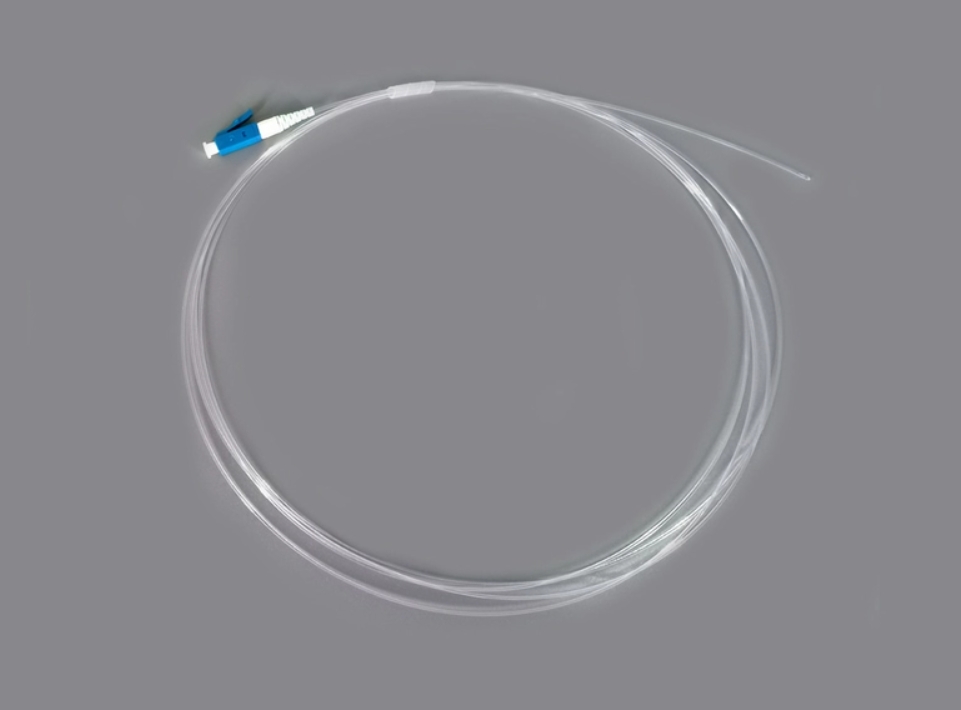

3 Невидлив кабел за капки во форма на пеперутка (gjixh)

Структурни карактеристики:

Средниот дел е едно јадро со тесен оптички влакна (G.657), кое е завиткано со транспарентна обвивка од 0,9 мм, со тенок надворешен дијаметар и е целосно транспарентна.

Сценарио за апликација:

Поставете жици по должината на зградата и декоративните ленти од вратата и прозорецот и поправете со лепак.

Места со високи естетски барања: како што се хотели, високи резиденции, итн., Каде што треба да се сокриат жиците.

Предности

Визуелно скриен, не влијае на внатрешната декорација.

Транспарентното покритие е отпорен на абење и прилагодлива на разни околини.

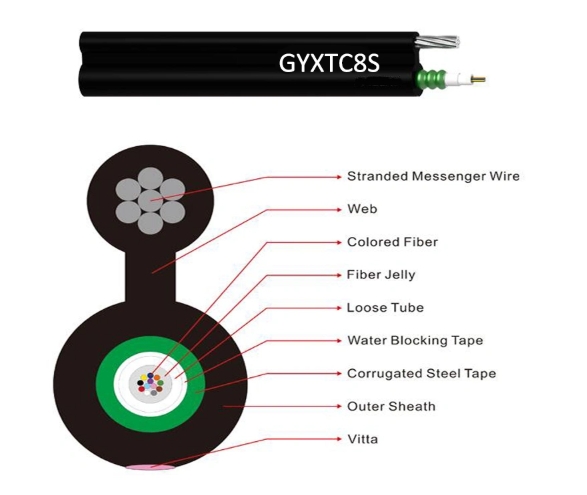

4. Самоодржливост 8 Оптички кабел за жици за фигури (над глава)

Структурни карактеристики:

Единиците за метална жица за суспензија се додаваат во оптичкиот кабел со кожа за да формираат структура во форма на „8“.

Сценарио за апликација:

Надземно олово на отворено: Погодно за надземни жици од електрични столбови до корисници коридори, со голема јачина на затегнување.

Сценарио со барања за висок распон: Може да издржи распон од повеќе од 50 метри и има силна стабилност.

Предности:

Перформансите на затегнување се значително подобрени, намалувајќи го ризикот од кршење на оптички влакна.

Лесен за конструирање и прилагодување на комплексот терен.
