Терминален панел за пристап до кабел за оптички влакна GFS-1F

1. Генерал1.1 Опис Опремата се користи како точка на прекинување за кабелот за капки да се поврзе со внатрешниот стан ONU во системот за комуникациска мрежа FTTX. Спојувањето на влакна може да се направи во ова поле, а во меѓувреме обезбедува цврста заштита и управување со зградата на мрежата FTTX.Т......

Испрати барање

Опис на производот

1. Генерал

1.1 Опис

Опремата се користи како точка на прекинување за кабелот за капки да се поврзе со внатрешниот стан ONU во системот за комуникациска мрежа FTTX. Спојувањето на влакна може да се направи во ова поле, а во меѓувреме обезбедува цврста заштита и управување со зградата на мрежата FTTX.

Тип на производство	Класификација
GFS-1F	Терминален панел за пристап до кабел за оптички влакна

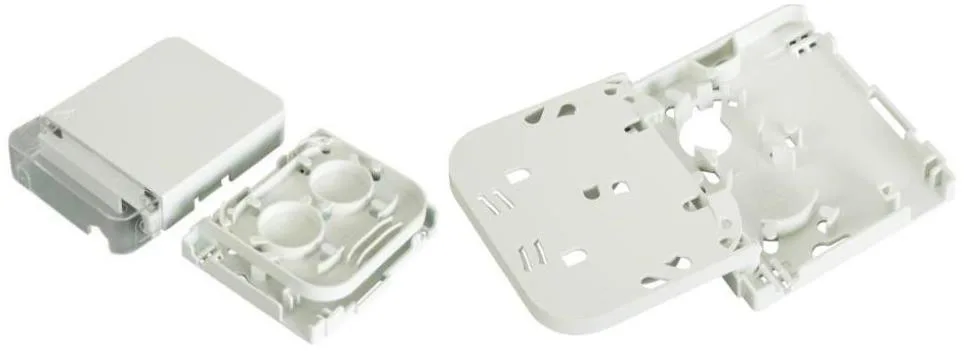

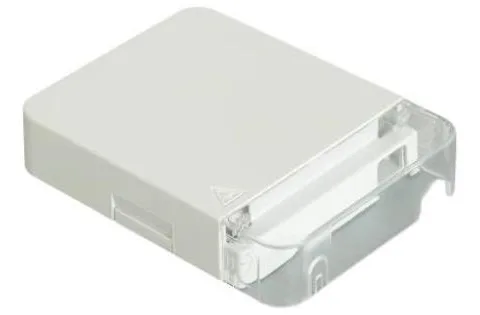

Појавување на GFS-1F

1.2 СТАНДАРДИ се усогласуваат

Понудената продукција е дизајнирана, произведена и тестирана според стандардите како што следува:

IEC61300-2	Уреди за интерконекција на оптички влакна и пасивни компоненти - Основни процедури за тестирање и мерење
IEC60068-2	Основни процедури за тестирање на животната средина за електрични и електронски производи

1.3 Апликации за животна средина

Ставка	Вредност
Температура на работа	-40 ºC ～+60 ºC
Температура на инсталација	-5 ºC ～+40 ºC
Температура на складирање	-45ºC ～+65 ºC

2. Карактеристики

1. Се користи за семејна површина за работа, завршете го пристапот и излезот на единечните или двојните јадрото, може целосно да ги исполни барањата на радиусот на свиткување на влакното и да го заштити пристапот до оптички влакна, за да обезбеди безбедносна заштита за јадрото.

2. Лесна инсталација, удобно работење и одржување.

3. Според барањата на клиентите можат да се отпечатат лого.

4. Направено од ABS+PC со висок квалитет инженерски пластичен материјал со одличен интензитет.

5. Можете да инсталирате адаптер за SC.

3. Спецификации

3.1 Механички спецификации

Ставка	Спецификации	Забелешка
Надворешна димензија (мм)	1158623
Боја	Бело
Број на влезни пристаништа	3
Дијаметар на кабел со влакна на влезната порта (мм)	Φ2 ~ φ3, 2*3
Капацитет (макс)	2 јадра
Ниво на заштита на IP	IP20
Запаливост	UL94-HB	Може да се прилагоди според потребите.

Fiber Optic Cable Access Terminal Panel GFS-1F

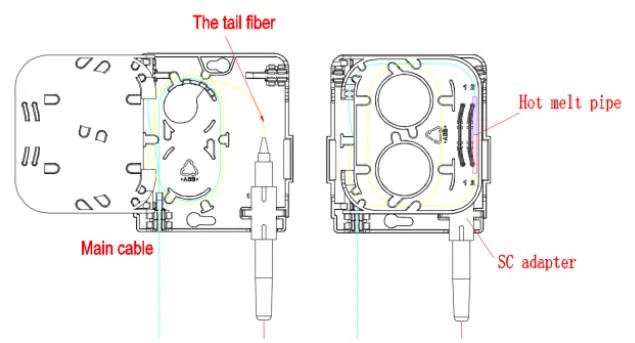

МАП за рутирање на GFS-1F

3.2 Оптички спецификации

Ставка	Метод на тестирање	Спецификација
Вметнување загуба (dB)	IEC61300-3-4-Метод б	MENUR 0.1DB, максимум ≤0.3db
Загуба за поврат (ДБ)	IEC61300-3-6-METHOD 1	APC≥60DB, UPC≥50DB
Случајна врска	IEC61300-3-4	Средна 0,15dB, максимум ≤0.3db
Повторливост	IEC 61300-2-2 500 циклуси	За време на тестот, разликата помеѓу првичното мерење и секоја од мерењата по еден циклус мора да биде помал од 0,20 dB, и треба да се исчисти поинаку, со ограничување од 25 чистење

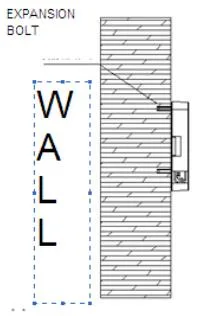

3.3. Инсталација поставена со wallидови

Вежбајте 2 дупки во wallидот според димензијата во Табела 2, ставете го приклучокот за експанзија φ6*30, ставете ја кутијата за да одговара на дупките и користете завртки за прицврстување.

Fiber Optic Cable Access Terminal Panel GFS-1F

PIC.5 Инсталација поставена со wallидови

4. Конфигурација

4.1 Дел за додатоци

Име на дел	Единица	Количина	Забелешка
Завртки и гумени приклучоци	Поставете	2	M425 FILIPS HEAD завртка, φ630 гумен приклучок
Заштитен ракав за намалување на топлината	Компјутери	1	L = 45мм
