Uni-цевка неметална 73 обвивка со мала тежина со светлина со оптички кабел со оптички влакна

Структурата на Uni-цевката неметална 73 обвивка со мала тежина со светлина со лесна тежина против оптички кабел за оптички влакна е да се стави еднократно оптички влакна или мулти-режим оптички влакна во лабава цевка изработена од висок модул полиестерски материјал, а цевката е исполнета со водоотпорно соединение. Материјалот за блокирање на вода се додава во лабавата цевка за да се обезбеди водоотпорна изведба на оптичкиот кабел. Лабавата цевка е завиткана со FRP прачка, а слој на полиетилен внатрешна обвивка се екструдира на јадрото на кабелот. Откако FRP -ременот е надолжно завиткан, се екструдира надворешна обвивка од полиетилен за да се формира кабел.

Испрати барање

Опис на производот

Карактеристики

Добри механички и температурни својства

Добра отпорност на хидролиза и голема јачина

Специјалното соединение за полнење цевки Обезбедете критична заштита на влакна

Добра странична отпорност на притисок и мекост

Завиткувањето FRP обезбедува затегнување на јачината на кабелот и обезбедува добра заштита за лабавата цевка

Завиткано оклоп на FRP и FRP лента го натераат кабелот да има одлични перформанси докажани на глодари

Полиетилен (PE) обвивка има добра отпорност на УВ зрачење

Мал дијаметар, мала тежина и пријателска инсталација

Стандарди

Кабелот GYQFXTY73 е во согласност со стандардниот YDT 769-2010, како и IEC 60794-1.

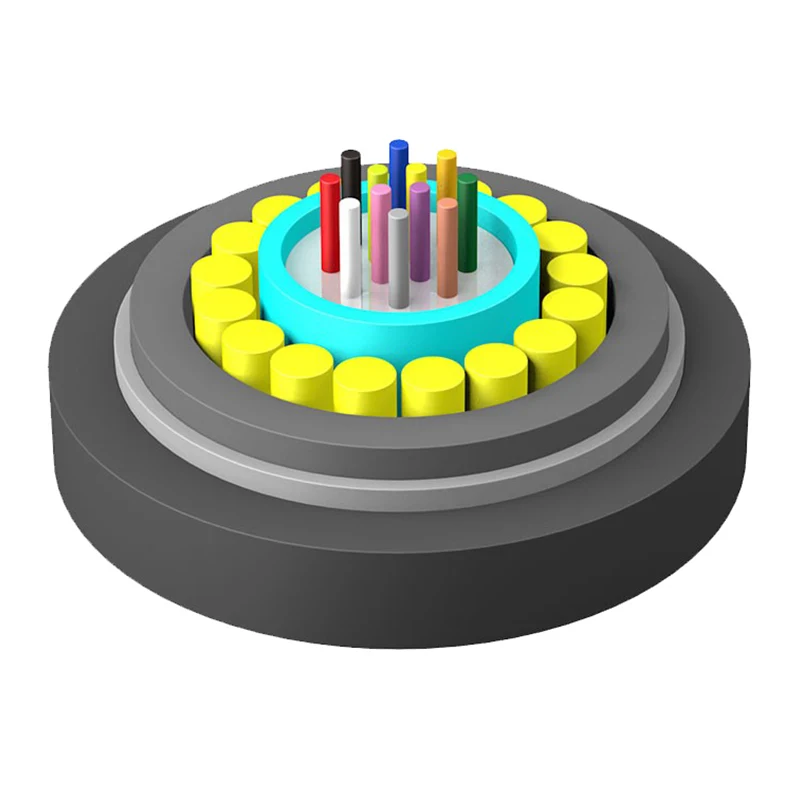

Цртеж на структура

1.fibre

2.Тјуб соединение за полнење

3.Посакана цевка

4.frp

5. може да се наполни материјал за полнење

6.pe Внатрешна обвивка

7. материјал за блокирање на вода

8.FRP лента

9.Пе надворешна обвивка

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Технички параметри

Тип на кабел (Зголемена за 2 влакна)	Броење на влакна	Кабелска тежина (РЕФ) (кг/км)	Сила на затегнување Долг/краткорочен (Н)	Отпорност на здроби Долг/краткорочен (N/100мм)	Радиус на свиткување Статички/динамичен (мм)
GYQFXTY73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10/20d
GYQFXTY73-12 ~ 24XN	14 ~ 24	111
GYQFXTY73-26 ~ 36XN	26 ~ 36	148

Складирање/работна температура: -40 ℃ -+70

Оптички карактеристики

Тип на влакна	Слабеење (+20 ℃)				Ширина на опсег		Нумеричка решетка	Кабелска пресечна бранова должина λCC
Тип на влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Нумеричка решетка	Кабелска пресечна бранова должина λCC
G.652	---	---	≤0.36db/km	.20.22db/km	---	---	---	≤1260nm
G.655	---	---	.0,40db/km	.20.23dB/km	---	---	---	501450nm
50/125 μm	.33.3db/km	.21.2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0.015Na	---
62,5/125 μm	.53,5dB/km	.21.2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0.015Na	---

Забелешка:

а. Суфиксот Xn означува тип на влакна

б. Аранжманите за боја на влакна и цевка се наведени во табелата за идентификација на бојата

в. Уни-цевката неметална 73 обвивка со мала тежина со светло осветлување против оптички кабел за оптички влакна не треба да се чува во надворешна околина повеќе од 6 месеци со цел да се задржи ролна на кабелот добра состојба

Апликација: канал/воздушен
