Однапред исклучен кружен кабел за капка со оптички влакна

Каблите за паѓање со тркалезни оптички влакна однапред се затворени, обезбедуваат цврсто и запечатено решение за поврзување на Fiber to the Home (FTTH) преку брз и прецизен систем за поврзување, намалувајќи го времето на инсталација, техничките грешки и одржувањето. Покрај тоа, гарантира висока доверливост и издржливост на мрежата.

Испрати барање

Опис на производот

Категорија на производ: Решенија за поврзување со влакна до домот (FTTH).
Клучна функција: Кабел за пуштање приклучување и играње со брзо распоредување со засилен SC/APC завршница.
Усогласеност: Ги исполнува стандардите IEC 61754-4 за перформанси на оптичкиот интерфејс.

Orientalfiber го обезбедува предиспрекинатиот кружен кабел за капка со оптички влакна како решение со високи перформанси за резиденцијални и комерцијални распоредувања на влакна. Дизајниран од Jiangsu Xuben Photoelectric Technology Co., Ltd, овој кабел интегрира цврста механичка заштита со прецизно дизајнирани конектори за да обезбеди стабилен пренос на сигнал во различни услови на животната средина.

Дефиниција на производ и функционален опсег

Кабелот за паѓање со превртени оптички влакна е специјализиран оптички склоп кој се состои од високо-затегнувачки кружен кабел од 5 мм фабрички завршен со армиран SC/APC конектор. За разлика од стандардните кабли со приклучок на теренот, ова претходно поврзано решение ја елиминира потребата за спојување на лице место на крајот на претплатникот, користејќи висококвалитетна циркониумска обвивка за одржување на мала загуба при вметнување и голема загуба на враќање низ целиот животен век на мрежата.

Основни предности и техничка извонредност

1. Прецизно инженерство

Кабелот за паѓање со тркалезни оптички влакна однапред е опремен со засилен SC/APC конектор на страната А, што обезбедува запечатена врска отпорна на временски услови. Употребата на циркониумски обрачи гарантира стабилно усогласување, намалувајќи го ризикот од деградација на сигналот поради температурни флуктуации или механички вибрации.

2. Зголемена издржливост

Изграден за долговечност, конструкцијата на кабелот вклучува:

Надворешна јакна HDPE/LSZH: Обезбедува отпорност на УВ зрачење и стрес на околината.

Компоненти што блокираат вода: Интегрираните предива од фиберглас и арамид спречуваат навлегување на влага.

G657A1/A2 Fiber: Нуди супериорни перформанси нечувствителни на свиткување, критични за тесно рутирање во урбани средини FTTH.

3. Оптимизирана ефикасност на распоредувањето

Со користење на претходно исклучен кабел за паѓање со оптички влакна, телекомуникациските оператори можат значително да го намалат времето на инсталација. „Отворениот крај“ на страната Б овозможува лесно влечење низ цевките пред конечното завршување на точката на дистрибуција.

Полиња за апликација

Разновидноста на Кабелот за паѓање со превртени оптички влакна го прави погоден за различни сектори со висока побарувачка:

Телекомуникации: FTTH конекции од последна милја за станбени даватели на интернет услуги.

Емитување: Пренос на сигнал за радио и телевизиски мрежи.

Индустриска инфраструктура: Предни врски за паметни мрежи, железнички транзит и системи за мониторинг на автопати.

Локални мрежи (LAN): Брзински пренос на податоци за кампуси или канцелариски комплекси.

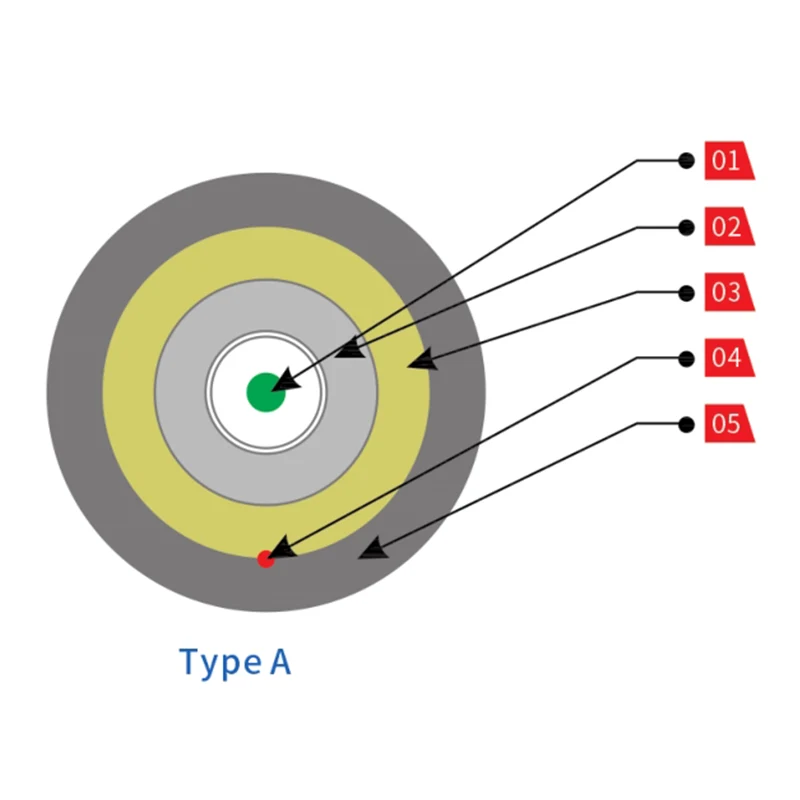

Цртеж на структурата

900μm тампон

ПБТ цевка

Пуфери од фиберглас и арамидно предиво што блокираат вода

Рипкорд

Јакна LSZH

Pre-terminated Round Fiber Optic Drop Cable

Тип А

900μm тампон

Внатрешна обвивка

Пуфери од фиберглас и арамидно предиво што блокираат вода

Силен член

Рипкорд

Надворешна обвивка

Сина боја линија

Pre-Terminated Round Fiber Optic Drop Cable

Тип Б

Детали за конекторот

Модел: Тип Е

Боја: Црна

Материјал: PC+ABS

Конектор: SC/APC

Применлив кабел: 5 mm капка кабел

Карактеристики

Модуларен дизајн, лесен за проширување

Може да работи и да се инсталира надвор

Степен на заштита: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Оптички спецификации

Параметар	Вредност
Тип на конектор	Тип Е
Загуба на вметнување конектор (dB)	IL: ≤0,3dB Макс. 0,3dB + 0,4dB/km * L(km) @ 1310nm Макс. 0,3dB + 0,35dB/km * L(km) @ 1550nm според IEC 61300-3-4 Метод Б
Повратна загуба на конекторот (dB)	RL: ≥55dB мин. 60 dB @ 1310 и 1550 nm Според IEC 61300-3-6
Должина на кабел (m)	50, 100, 150, 200, 250, итн
Степен на заштита	IP 68

Склопување на кабел

Загуба на вметнување: Макс. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Макс. 0,3dB + 0,21dB/km * L(km) @ 1550nm

Според IEC 61300-3-4 Метод Б

Повратна загуба: Мин. 60 dB @ 1310 и 1550 nm

Според IEC 61300-3-6

Механички спецификации

Ставка	Метод на тестирање	Услов
Јачина на истегнување	IEC 60794-1-E1 (1000 N/1h)	Издолжување на влакна ≤0,40% Резидуално издолжување ≤ 0,05% Промена на слабеењето≤ 0,1 dB @1550nm
Израмнување	IEC 60794-1-E3 (1000 N/100 mm за 15 минути)	Промена на слабеењето ≤ 0,1 dB @1550nm
Влијание	IEC 60794-1-2-E4 (5 N.m удар и D=300mm)	Промена на слабеењето ≤ 0,1 dB @1550nm
Торзија	IEC 60794-1-2-E7 (25N оптоварување и 10 циклуси)	Промена на слабеењето ≤ 0,1 dB @1550nm
Искривување	IEC 60794-1-2-E6 (D=100mm и оптоварување 55N, 25 циклуси)	Промена на слабеењето ≤ 0,1 dB @1550nm
Температурен опсег	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Промена на слабеењето ≤ 0,2 dB @1550nm
Пенетрација на вода	IEC 60794-1-2-F5A (3 m во должина, 1 m во висина, 24 часа)	Крај на истекување на вода
Смалување на обвивката	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86 (85°C, 4 小时)	≤ 5,0%
RoHs (2011/65/ЕУ)	Се усогласува
