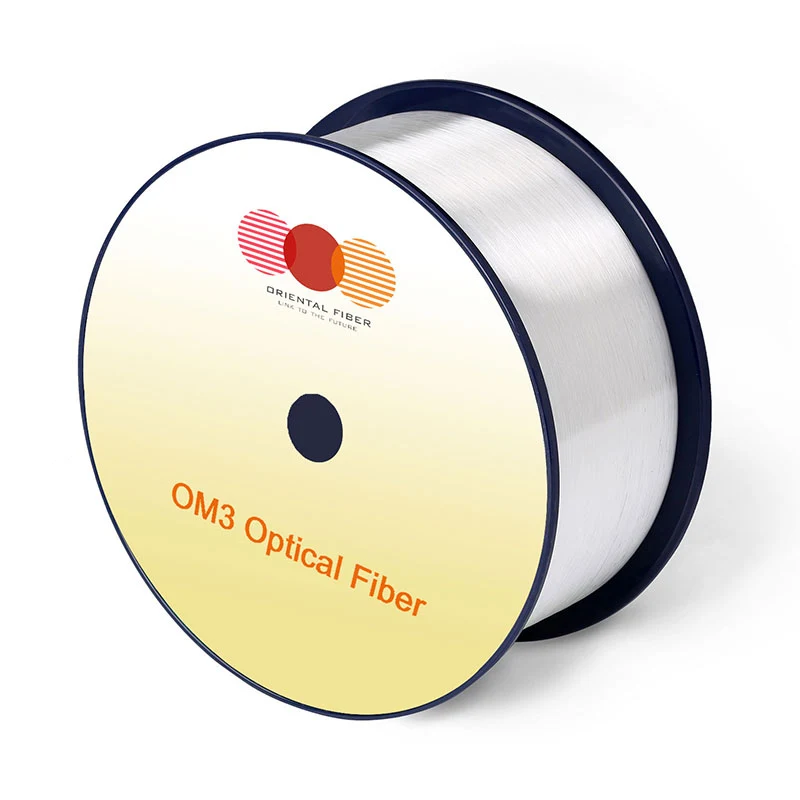

Мулти-режим оптички влакна OM2+/OM3

Карактеристики

Услови

Специфично вредности

Единици

Геометрија Карактеристики

Јадро Дијаметар

-

50 ± 2,5

[μm]

Јадро Не-кружност

-

.05.0

[%]

Обложување Дијаметар

-

125,0 ± 1,0

[μm]

Обложување Не-кружност

-

.60.6

[%]

Облога Дијаметар

-

245 ± 7

[μm]

Обложување/обложување Грешка во концентричноста

-

.010.0

[μm]

Облога Не-кружност

-

.06.0

[%]

Јадро/обложување Грешка во концентричноста

-

.01.0

[μm]

Испорака Должина

-

горе до 8,8

[км/ролна]

Оптички Карактеристики

Слабеење

850nm

≤2.4

[db/km]

1300nm

.60.6

[db/km]

-

-

MaxBand® Ом2+/ОМ3/ОМ4 Бенд нечувствителен

Над fi лежел Модален опсег

850nm

≥700/≥1500/≥3500

[MHz · km]

1300nm

≥500/≥500/≥500

[MHz · km]

Ефикасно Модален опсег

850nm

350/≥2000/≥4700

[MHz · km]

Апликација Растојание за поддршка на

-

-

-

40Gbase-SR4 / 100GBase-SR101

850nm

-/140/170

[М]

10Gbase-Sr

850nm

150/300/550

[М]

1000base-sr

850nm

750/1000/1100

[М]

ДМД Спецификација

Во согласност со и построги од барањата на IEC60793-2-10

-

Нумерички Отворот

-

0,200 ± 0,015

-

Група Индекс на рефракција

850nm

1.482

-

1300nm

1.477

-

Нулта дисперзија бранова должина (λ0)

-

1295-1340

[nm]

Нулта наклон на дисперзија (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

Macrobending Загуба2

-

-

-

2 Се врти радиус од 15 мм

850nm

.10.1

[ДБ]

1300nm

≤0.3

[ДБ]

2 Се врти радиус @ 7,5 мм

850nm

.20.2

[ДБ]

1300nm

.50.5

[ДБ]

BackScatter Карактеристики

1300nm

Чекор （значи мерење на двонасочното мерење

-

.10.10

[ДБ]

Неправилности Преку дисконтинуитет на должината на влакната и точката

-

.10.10

[ДБ]

Слабеење Униформност

-

≤0.08

[db/km]

Животна средина Карактеристики

850nm & 1300nm

Температура Велосипедизам

-60 ℃ до 85

.10.10

[db/km]

Температурна влажност Велосипедизам

-10 ℃ до 85 ℃ ， 4% до 98% RH

.10.10

[db/km]

Вода Потопување

23 ℃, 30 дена

.10.10

[db/km]

Суво Топлина

85 ℃ ， 30 дена

.10.10

[db/km]

Влажна Топлина

85 ℃, 85% RH ， 30 дена

.10.10

[db/km]

Механички Спецификација

Доказ Тест

-

.0 9,0

[N]

-

.1.0

[%]

-

≥100

[Kpsi]

Облога Лента сила

Типичен Просечна сила

1.5

[N]

врв сила

≥1.3, .98.9

[N]

Параметар за подложност на динамична стрес корозија, типичен）

-

20

-
