Целосен диелектричен самоносен ADSS кабел со оптички влакна

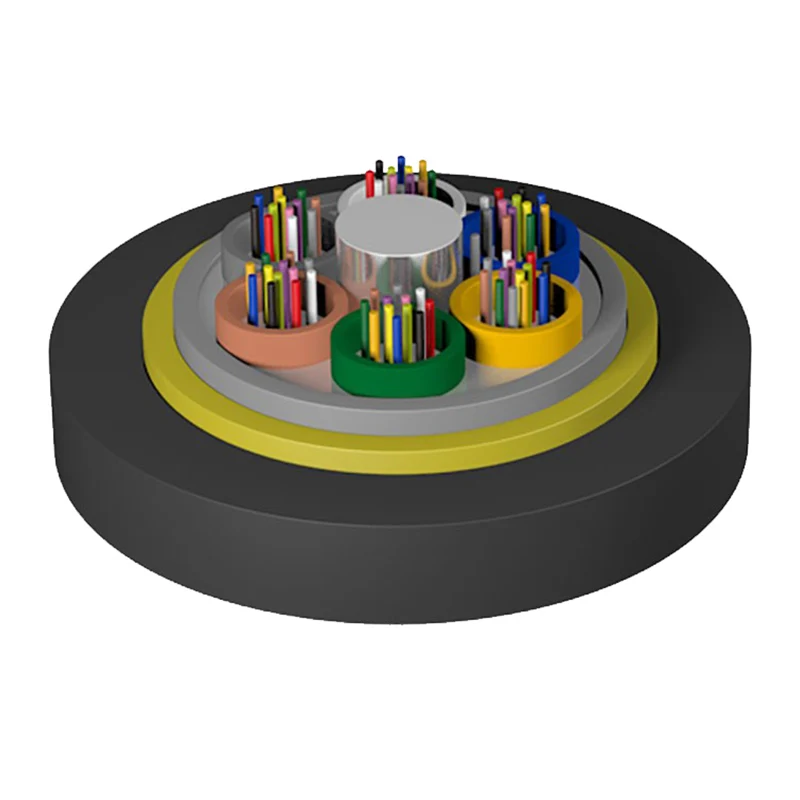

Сите диелектрични самоподдржувачки ADSS воздушни оптички оптички кабел усвојуваат лабава структура на заглавување на слојот на цевката, а оптичкото влакно од 250 μm е обложено во лабава цевка направена од материјал со висок модул, а лабавата цевка е исполнета со водоотпорно соединение. Лабавата цевка (и јажето за полнење) се искривуваат околу неметалното јадро за зајакнување (FRP) за да формираат компактно јадро на кабелот, а јазот на јадрото на кабелот се полни со маст за блокирање вода. Јадрото на кабелот се истиснува со внатрешна обвивка од полиетилен (PE), потоа се покрива со арамид за зајакнување и на крајот се екструдира со надворешна обвивка од полиетилен (PE) или надворешна обвивка за електрично следење (AT).

Испрати барање

Опис на производот

Фондација за инженерска извонредност и производство

Производството наЦелосен диелектричен самоносен ADSS кабел со оптички влакнае фокусиран на духот на занаетчиството. Нашата група работи со четири специјализирани капацитети - покривајќи кабли за внатрешни/надворешни кабли, ODN компоненти и мрежна опрема - осигурувајќи дека секоја компонента ги исполнува ригорозните меѓународни стандарди.

Сертифициран квалитет: Нашите производни процеси последователно ги добија сертификатите ISO9001 и ISO45001.
Глобално препознавање: Orientalfiber производите се широко користени од телекомуникациските оператори и радио/телевизиските индустрии на глобално ниво, докажувајќи ја нивната сигурност во големи инженерски проекти.

Основна техничка структура

НаЦелосен диелектричен самоносен ADSS кабел со оптички влакнакористи софистицирана структура на заглавување на слојот на цевката. Овој дизајн гарантира дека оптичките влакна од 250 μm се заштитени во цевки со висок модул исполнети со специјализирано водоотпорно соединение.

Член за јачина: Неметалното централно јадро од FRP (пластика засилено со влакна) спречува електромагнетна индукција.
Блокирање на вода: Јадрото на кабелот е исполнето со маст за блокирање вода за да се спречи навлегување на влага.
Зајакнување: Арамидните предива со висока цврстина се нанесуваат за да се обезбеди потребната напнатост за воздушни инсталации со долг распон.
Надворешна заштита: Во зависност од интензитетот на електричното поле, обезбедуваме или полиетиленска (PE) или надворешна обвивка против следење (AT).

Перспектива на набавки: Решавање на предизвиците за поврзување

1. Инсталација и ефикасност во живо

Главната болка за распоредување на мрежата е цената на прекините на електричната енергија. НаЦелосен диелектричен самоносен ADSS кабел со оптички влакнаодОриентални влакнаможе да се инсталира без исклучување на напојувањето, со што значително се намалуваат оперативните прекини и трошоците за работна сила за давателите на комунални услуги.

2. Отпорност на животната средина и механичка сила

Со максимален распон над 1000 m, овој кабел е дизајниран да издржи тешки товари од мраз и голема брзина на ветерот. Неговата лесна конструкција го намалува механичкото оптоварување на постоечките кули и потпори, обезбедувајќи структурниот интегритет на далноводот да остане недопрен.

3. Високонапонска компатибилност и долговечност

НаЦелосен диелектричен самоносен ADSS кабел со оптички влакнае специјално дизајниран за високонапонски средини. За линиите од 110 kV и 220 kV, употребата на нашата обвивка AT (Anti-tracking) спречува електрична ерозија, поддржувајќи проектен животен век од над 30 години.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Технички параметри

Уп. Надворешен дијаметар (мм)	Уп. Тежина (кг/км)		Rec. Дневен Макс. Работна тензија (kN)	Максимална дозволена работна напнатост (kN)	Сила на прекин (kN)	Силен член АДС (mm2)	Модул на еластичност (kN/mm2)	Коефициент на топлинска експанзија ×10-6/К	Погоден распон (NESC стандард, m)
Уп. Надворешен дијаметар (мм)	ЈП обвивка	НА обвивка	Rec. Дневен Макс. Работна тензија (kN)	Максимална дозволена работна напнатост (kN)	Сила на прекин (kN)	Силен член АДС (mm2)	Модул на еластичност (kN/mm2)	Коефициент на топлинска експанзија ×10-6/К	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Температура на складирање/Работна температура: -40℃-+70℃

Оптички карактеристики

Тип на оптички влакна	(+20℃)				пропусниот опсег		нумеричка бленда	Отсечете ја брановата должина на оптичкиот кабел
Тип на оптички влакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	нумеричка бленда	Отсечете ја брановата должина на оптичкиот кабел
Г.652	---	---	≤0,36dB/km	≤0,22 dB/km	---	---	---	≤1260 nm
Г.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450 nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500 MHz·km	≥500 MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500 MHz·km	0,275±0,015 NA	---

Забелешка:

а. Само дел од ADSS каблите се наведени во табелата, ADSS каблите со други распони можат да бидат прашани од продавачи.

б. Спецификациите во табелата се добиваат под услов да нема висинска разлика и падот на инсталацијата е 1%

в. Бројот на влакна е од 2 до 72, идентификацијата на влакната е во согласност со националниот стандард

Примена: Самоподдржувачка антена

Клучни карактеристики и перформанси

Оптимални димензии: Малите дијаметри на кабелот го намалуваат влијанието на факторите на животната средина како ветерот и мразот.

Супериорни својства на истегнување: Прецизната количина на арамидско предиво се пресметува за секој проект за да се исполнат специфичните барања за распон.

Усогласеност: Нашиот ADSS кабел целосно се усогласува со стандардите IEEE 1222 и IEC 60794-1.

Термичка стабилност: Одржува одлични перформанси на широк опсег на работни температури.

Стратешки апликации

Целосно диелектричниот самоподдржувачки ADSS кабел со оптички влакна е најпосакуваниот избор за:

Телекомуникации: магистрални линии од тип на оператор и пренос на податоци од локална мрежа.

Енергетски услуги: Високонапонски далноводи од различни нивоа (10kV до 220kV).

Индустриска инфраструктура: Предни врски во електрична енергија, железнички транзит и автопати.

Најчесто поставувани прашања (ЧПП)

П: Како се одредува материјалот на надворешната обвивка за различни напонски нивоа?

О: За далноводи од 10kV и 35kV, обично се користи обвивка од полиетилен (PE). За линиите од 110 kV и 220 kV, ја пресметуваме јачината на електричното поле на висечката точка и ја користиме надворешната обвивка AT (Anti-tracking) за да спречиме деградација.

П: Која е максималната способност за распон на ADSS каблите Orientalfiber?

О: Додека распони се разликуваат во зависност од барањата на проектот, самоподдржувачкиот ADSS антенски кабел со оптички влакна може да биде дизајниран за распони над 1000 m.

П: Дали овој кабел може да се користи на постоечки столбови за напојување?

О: Да. Бидејќи е лесен и неметален, тој е идеален за додавање комуникациски способности на постојната инфраструктура за дистрибуција и пренос на енергија без додавање значителна тежина.
