Опис на производот

1x12/1 × 24 PLC Splitter челична цевка пакет 60x12x4 и 80x20x4mm, со 900μm лабава цевка 1.0+0,1/-0m, SC/APC конектор.

Спецификации за перформанси:

Параметри	Симбол	Спецификации		Единица
Број на канал	Ч.	1 × 12	1 × 24
Операција на бранова должина		1260 ~ 1650		nm
Тест бранова должина		1310/1550		nm
Спектрален сооднос		8.333%	4,166%	%
Вметнување загуба1	Ил	.512,5	.016.0	ДБ
Униформност	Уни	.1.2	.61.6	ДБ
Губење зависна од поларизација	PDL	.30,35	.0,40	ДБ
Загуба на поврат	Rl	≥55		ДБ
Директивност2	Дир	≥55		ДБ
Влезна оптичка моќност	P	100		MW
Тип на влакна		ITU-T G657 A1 влакна
Тип на пигтаил		Целата порта ： бела 900μm лабава цевка
Должина на влезот		1,0 +0,1/-0		m
Должина на излез		1,0 +0,1/-0		m
Конектор		Сите порта ： SC/APC
Кабелска марка		1x12 plc ： во 、 1、2…… 11 、 12 1x24 plc ： во 、 1、2…… 23 、 24
Димензија на пакетот (L) × (W) × (H)	Pkg	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		мм
Температура на работа	Горе	-40 ~ +85		℃
Температура на складирање	Tst	-40 ~ +85		℃

*Белешки: 1. Сите вредности на загуба на вметнување вклучуваат губење на конекторот.

Мапа за скици:

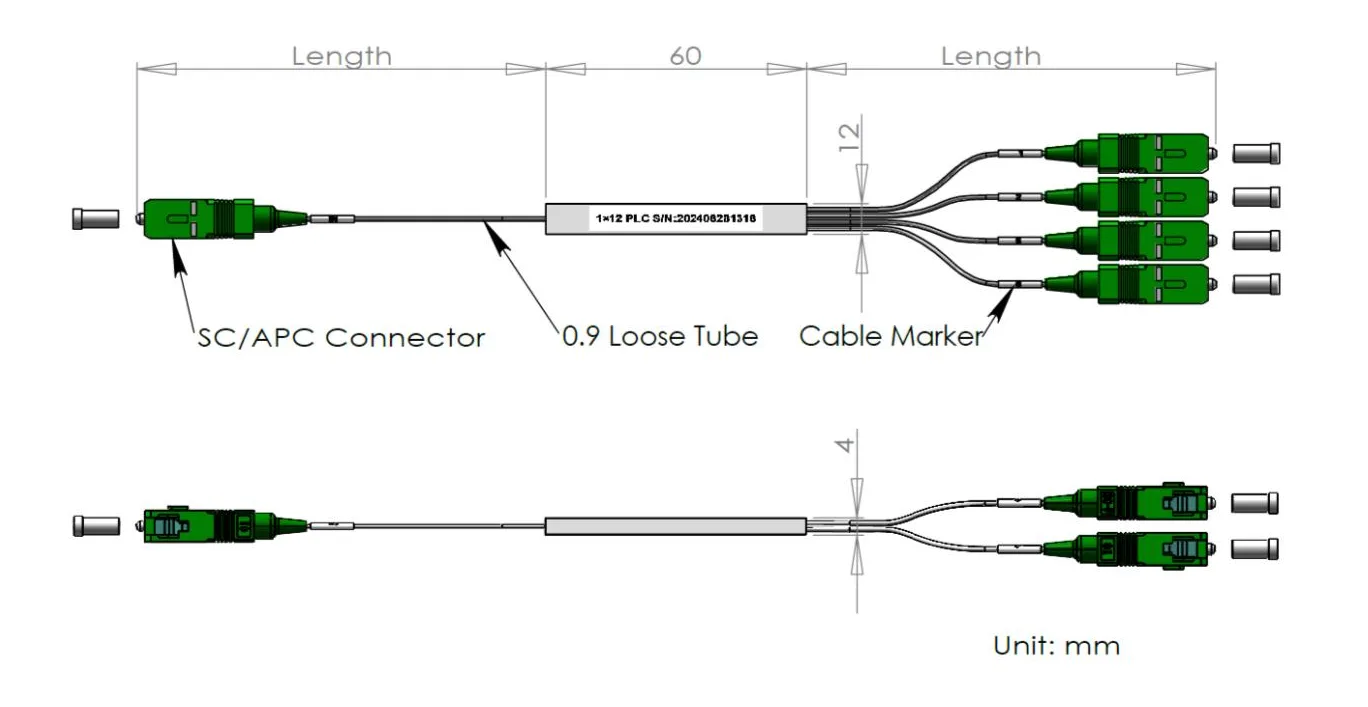

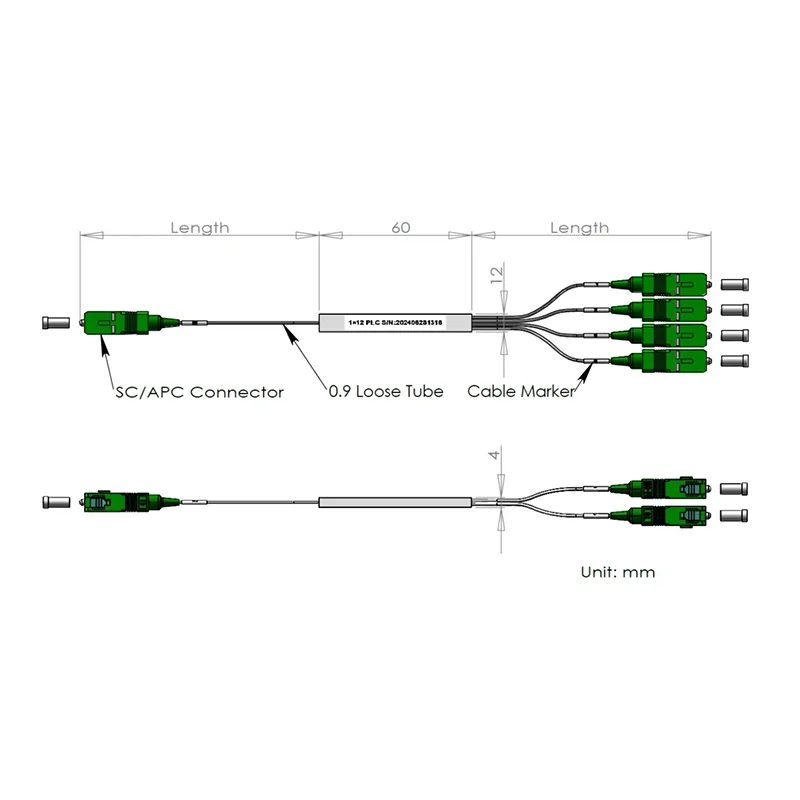

1x12 PLC Splitter

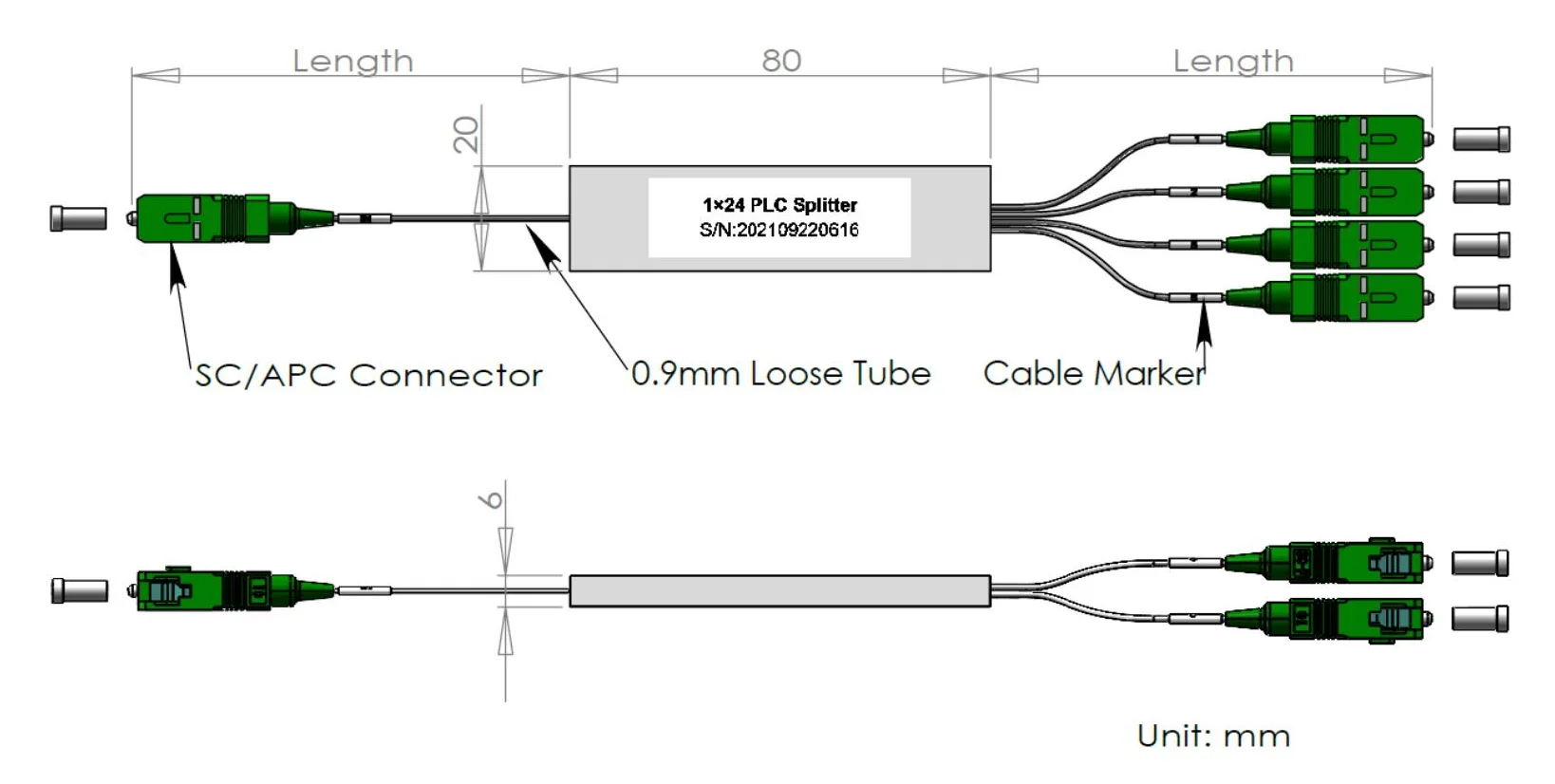

1x24 PLC Splitter

Извештај за тест:

1. Извештај за тестирање со точни вредности што треба да бидат вклучени во пакувањето.

Извештај за пример: 1x12 Mini 0,9 mm PLC SPLITTER DATAS

Оперативна бранова должина (nm)	1260-1650	Датум на инспекција	2024/11/30
P/n:	1x12-0.9-in 1.0m-out 1.0m-SCAPC	Грев:	21113000001
Тип на влакна	G657A2	Должина на влакната (М)	In≥1.0m/out> 1,0м
Тип на конектор	Sciapc	Димензија на пакетот (ММ)	60x12x4
Температура на складирање	-40 ~+85	Работна температура	-40 ~+85

ltem	(ДБ)		PDL (DB)		RL (dB)
Бранова должина (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Спецификации.	Макс.12.50		Макс.0.35		≥55
Порта 1	12.43	12.38	0.14	0.07	Помине	Помине
Порта 2	12.24	12.35	0.16	0.06	Помине	Помине
Порта 3	12.22	12.20	0.12	0.07	Помине	Помине
Порта 4	12.30	12.24	0.04	0.04	Помине	Помине
Порта 5	12.24	12.25	0.11	0.05	Помине	Помине
Порта 6	12.35	12.29	0.11	0.01	Помине	Помине
Порта 7	12.42	12.44	0.21	0.11	Помине	Помине
Порта 8	12.23	12.18	0.11	0.01	Помине	Помине
Порта 9	12.27	12.19	0.21	0.10	Помине	Помине
Порта 10	12.38	12.17	0.02	0.04	Помине	Помине
Порта 11	12.29	12.21	0.11	0.06	Помине	Помине
Порта 12	12.42	12.27	0.08	0.07	Помине	Помине
Влез	НА				НА
Макс	12.43	12.44	0.21	0.11	N/a
Мин.	12.22	12.18	0.04	0.01	N/a
Просек	12.30	12.29	0.13	0.05	НА
Униформност (.80,8dB)	0.21	0.27	Директивност (ДБ)		> 55
